带内导流结构的筒状连接管件结构

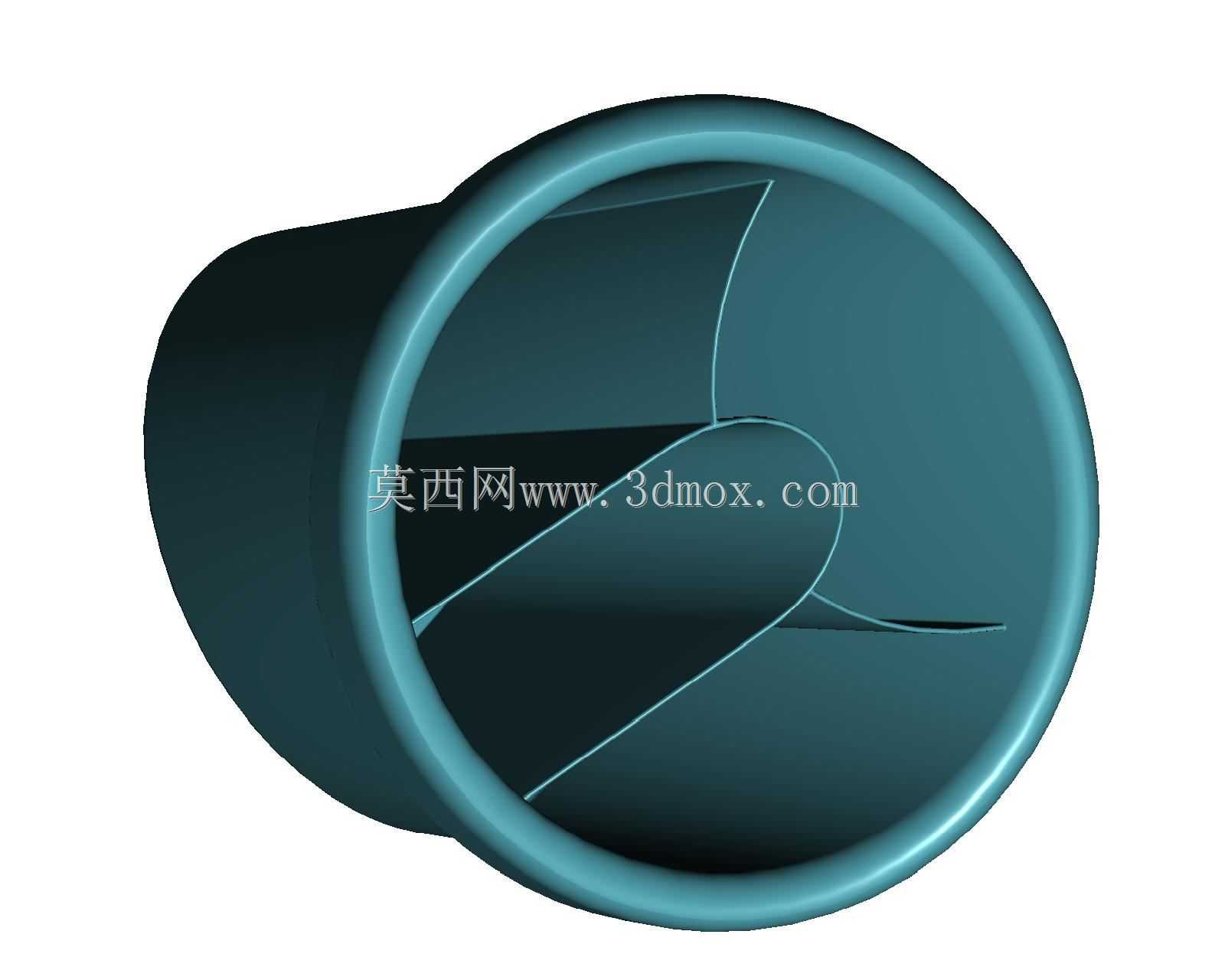

　　这类带内置导流曲面的筒状构件，常应用在流体输送管路的转向衔接段，区别于普通等径直筒，其内部的螺旋状导流面能够在流体通过时减少紊流产生的涡流损耗，在低压送风、小口径给排水、粉体气力输送的管路节点中都能见到同类结构的应用。从结构设计逻辑来看，构件整体采用一端带外翻凸缘的筒型基体，凸缘端面预留了密封件安装的贴合平面，安装时可通过卡箍或者法兰压合实现端面密封，无需额外在筒壁加工螺纹孔，适配快装式管路的快速拆装需求。筒身主体为等壁厚回转结构，壁厚取值兼顾了结构刚性与流体通径的最大化，在常规0.6MPa工作压力下不会出现筒壁鼓胀变形，同时内壁的导流曲面与筒体内壁采用相切过渡，没有突兀的直角台阶，避免流体长期冲刷造成的局部磨损，

　　也能减少输送介质中固体颗粒在转角处的沉积堵塞。设计时首先确定的是两端的通径匹配参数，入口端的直筒段长度需要满足对接管路的插入深度要求，保证插接后配合段的密封长度足够，不会出现介质侧漏；内置的导流曲面并非随意设置的曲面，其螺旋升角经过流道仿真验证，能够让转向的流体顺着曲面平滑改变流向，相比普通直角弯头，同通径下该结构的流体阻力可降低三成左右，尤其适合对管路压损有严格要求的送风系统，比如车间局部除尘的支管衔接段，使用这类构件能减少风机的扬程损耗，降低系统运行能耗。从安装边界来看，构件最大外轮廓为端部凸缘的外圆直径，安装时周边预留的操作空间只需满足卡箍的拧紧作业空间即可，不需要额外预留螺栓拆装的大尺寸操作位，

　　适合在管路排布紧凑的设备内部走线使用。构件的内壁曲面与外筒壁的同轴度公差控制在合理范围，避免导流片偏心造成的流体偏流，长期使用时不会因为单侧流体冲刷导致筒壁局部磨穿。另外，导流片与筒体内壁采用一体化结构设计，没有拼接焊缝，不存在焊缝处腐蚀脱落的风险，在输送有轻微腐蚀性的流体时，整体结构的耐用性远高于焊接拼装的导流弯头。在实际选型适配时，需要确认构件的通径与对接管路的外径公差匹配，凸缘的密封面平面度需要满足密封件的压缩要求，若用于粉体输送场景，还需要确认导流曲面的表面粗糙度，避免粉体附着在曲面凹陷处造成积料。这类结构在建模时需要重点处理导流曲面与筒壁的相切约束，避免出现曲面褶皱或者壁厚不均的问题，加工时若采用注塑或者3D打印工艺，需要预留合理的脱模斜度或者打印支撑的去除空间，保证内部流道的光滑度，不会因为加工残留的凸起影响流体通过效率。
