蜗杆传动式不锈钢喉箍紧固结构设计

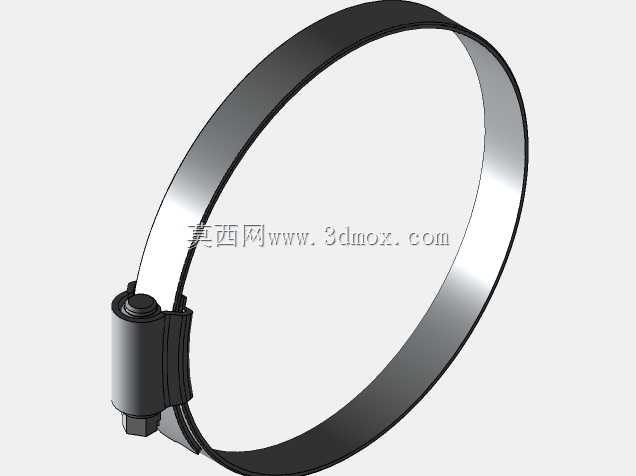

　　这类喉箍结构在民用给排水、工业流体管路、车用油路气路、通风除尘管道的安装场景中应用极广，核心作用是实现软管与硬管接头的径向抱紧密封，替代传统铁丝捆扎、管卡焊接的固定方式，解决管路承压状态下的松脱、渗漏问题。从结构设计逻辑来看，这款喉箍采用蜗杆啮合钢带齿槽的传动结构，钢带选用带连续冲压齿槽的不锈钢带材卷制为环形，蜗杆头部设置外六角拧动结构，与钢带齿槽形成连续啮合副，拧动蜗杆时即可带动钢带沿周向收束或放松，实现抱紧直径的无级调节，适配一定公差范围内的管路外径，无需针对单一管径定制专属固定件。设计过程中首先要明确抱紧力的传递路径：蜗杆转动产生的周向拉力通过钢带均匀传递到被抱紧的软管外壁，钢带的宽度直接决定了接触压强的分布，

　　过窄的钢带会导致局部压强过高割伤软管外壁，过宽则会增大拧动时的摩擦力，导致紧固力矩无法有效转化为抱紧力，这款结构的钢带宽度适配常规橡胶软管、PVC软管的壁厚特性，接触压强分布均匀，不会在软管表面形成压痕切边。蜗杆的安装座采用冲压铆接结构固定在钢带的一端，座体内部预留蜗杆的转动间隙，同时设置限位结构防止蜗杆在拧动过程中轴向窜动脱开，蜗杆末端的卡边结构卡在钢带另一端的导向槽内，收束过程中钢带始终沿环形切线方向运动，不会出现偏斜、卡滞的问题。从安装边界来看，这款喉箍的最小抱紧直径对应钢带完全收合的状态，最大张开直径对应钢带齿槽与蜗杆啮合的最末端，选型时需要将被固定管路的接头外径落在调节区间的中间段，

　　避免在调节极限位置使用——当处于最小直径位置时，钢带重叠段过长会导致局部抱紧力不均，处于最大直径位置时，蜗杆与钢带的啮合齿数过少，受管路振动、温度变化影响容易出现滑齿松脱。实际安装过程中，拧动蜗杆的力矩需要控制在合理区间，力矩过小无法达到足够的抱紧力，管路承压时容易出现渗漏脱开，力矩过大则会导致钢带齿槽塑性变形、蜗杆螺纹崩损，甚至压裂软管的增强层，缩短管路使用寿命。和传统的螺栓式管卡相比，这种蜗杆传动喉箍的调节范围更大，单人用普通扳手甚至螺丝刀即可完成安装作业，不需要在管路周围预留太大的操作空间，适合在设备内部管路密集、操作空间局促的场景使用。钢带表面做了钝化处理，在潮湿、有弱腐蚀的工况下也不会出现锈迹粘连，

　　后期维护拆卸时可以反复松脱收紧，不需要破坏原有结构，适配管路检修、更换滤芯、调整管路走向的运维需求。在车用进气系统、冷却系统的装配场景中，这类喉箍还要考虑耐温性能，钢带和蜗杆的材料热膨胀系数需要和被连接管路接近，避免发动机舱温度交变时出现抱紧力衰减；在工业给排水场景中，钢带边缘做了卷边处理，不会割伤安装人员的手套，也不会在软管长期受挤压时切入管壁。设计建模过程中，需要重点校核蜗杆与钢带齿槽的啮合重合度，确保在任意调节位置都有至少三个齿同时参与啮合，避免单点受力导致齿部变形；钢带卷制的环形要保证圆度公差，收束过程中各个方向的抱紧力均匀，不会出现局部间隙导致的渗漏；安装座的铆接点要做应力释放处理，反复收束时不会出现铆接松动、座体偏移的问题。
