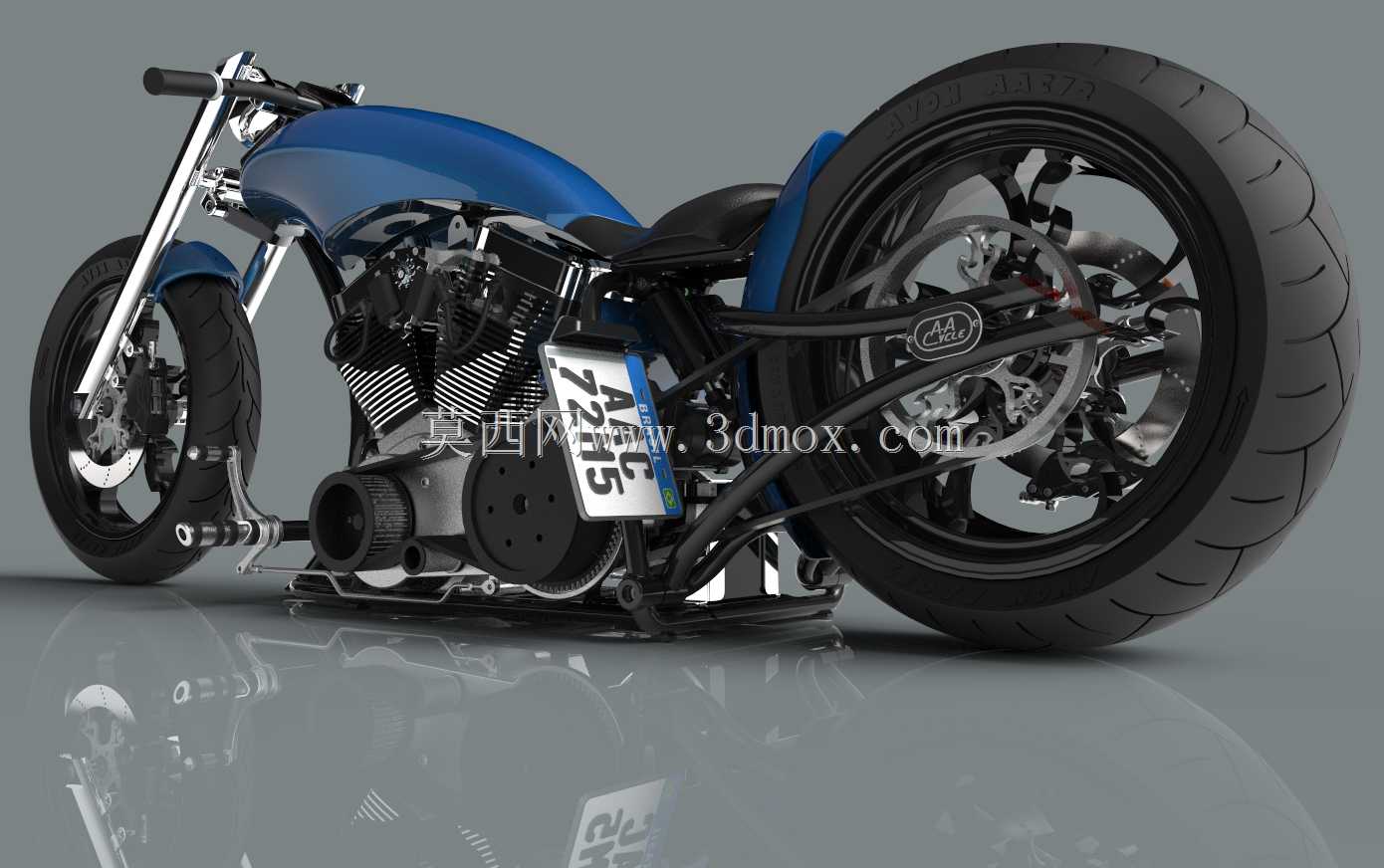

定制巡航摩托车整车结构三维设计

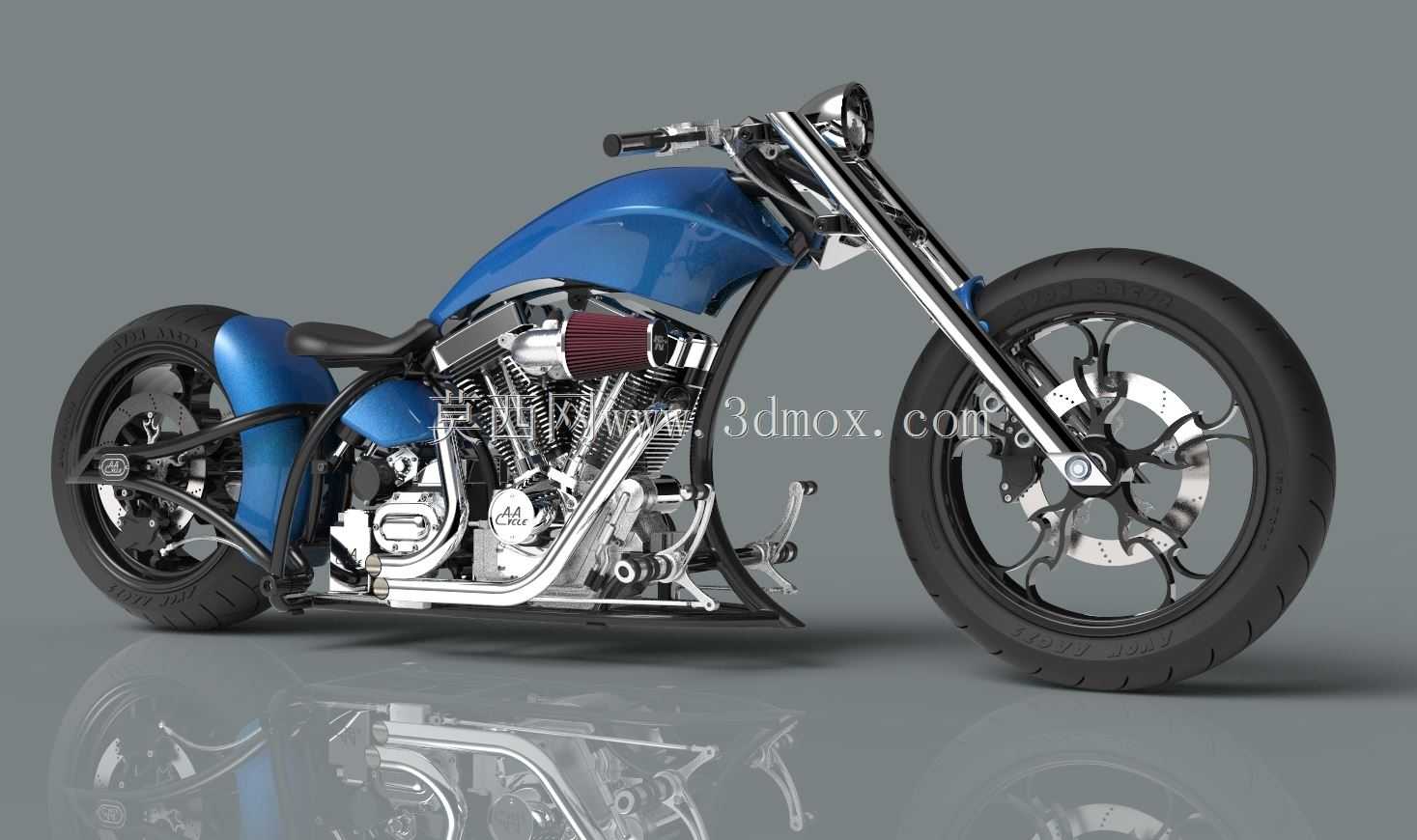

　　这款定制两轮机车的结构设计，核心围绕个性化骑行场景的适配需求展开，区别于量产巡航摩托的标准化框架，整体采用长前伸角的前叉布局，在结构层面首先兼顾了低速直行的稳定性，同时匹配大直径前轮的安装边界，前轮辋采用辐条式镂空结构，既降低了簧下质量，也预留了双盘制动系统的安装空间，制动卡钳的安装位直接集成在前叉下端的铸造凸台上，无需额外加装转接支架，减少了装配累计误差。动力单元采用V型双缸内燃机布局，缸体的倾斜角度经过反复校核，既保证了曲轴箱底部与地面的通过间隙，也让整车重心集中在前后轮轴距的中心偏前位置，避免长轴距车型在转向时出现尾部过度拖拽的问题。进气系统采用外露式高流量空滤结构，空滤的安装支架直接固定在缸头的螺栓孔位上，

　　进气道的走向做了平滑过渡处理，减少进气紊流对充气效率的影响，排气系统采用不等长头段设计，每一段排气管的弯折角度都贴合车架的走形，避开了后摇臂的运动干涉区间，尾段的固定点设置在车架下部的加强筋位置，避免排气振动传递到驾乘区域。车架部分采用硬尾式简化结构，取消了后减震的安装位，直接将后轴固定座焊接在车架后段的主管上，这种设计虽然牺牲了部分滤震性能，但能获得更简洁的尾部线条，同时提升后轮传动的直接响应性，传动系统采用皮带传动结构，皮带轮的安装同轴度公差控制在0.1mm以内，避免高速运转时出现皮带跑偏的问题。燃油箱采用流线型隆起设计，油箱的容积经过空间校核，在不遮挡车把转向行程的前提下最大化储油空间，油箱底部的凹槽完全贴合车架上管的弧度，

　　安装时无需额外打磨适配，固定点采用前后两处橡胶缓冲垫连接，减少发动机振动传递到油箱产生的共振异响。座椅采用单座薄垫设计，座椅的安装高度与后挡泥板的上沿齐平，驾乘者的坐姿重心落在前后轮之间的区域，腿部的伸展空间经过人机工程校核，前脚踏的位置前移，匹配长前叉带来的舒展骑行姿态，脚踏的安装支架集成在车架下部的连接耳上，角度可根据需求做小范围调整。前叉采用长行程正置结构，叉管的表面做了硬化处理，降低飞石击打产生的划痕损伤，上联板与下联板的夹持角度严格匹配前伸角的设计值，车把的安装位设置在上联板的后上方，转向时的车把摆动范围不会与油箱边缘发生干涉，手把上的控制开关走线全部隐藏在车把内部，沿前叉内侧走线到车架主线束，避免外露线束影响外观整洁度。

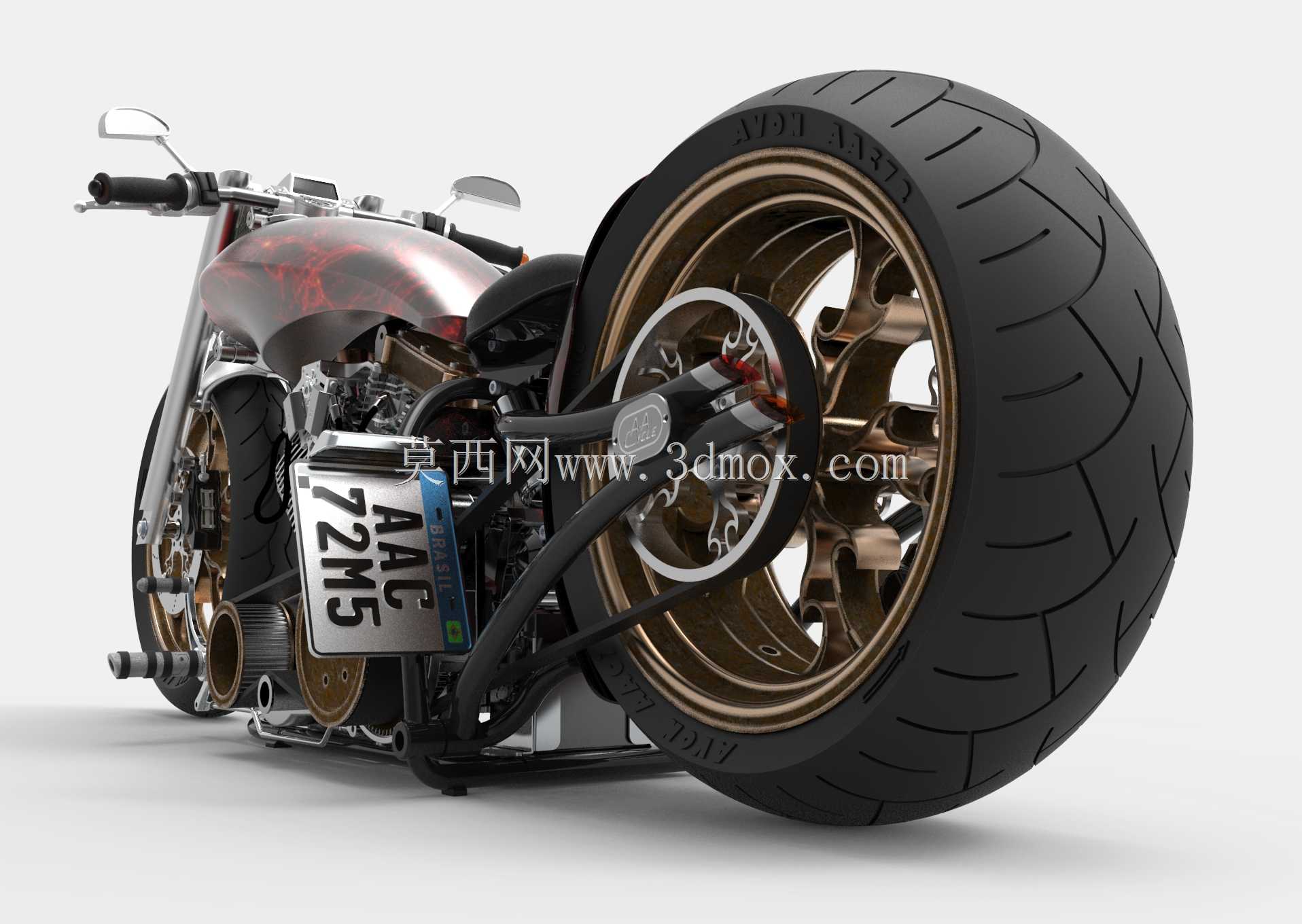

　　后轮采用宽幅轮胎配置，轮胎的断面宽度经过后平叉开档尺寸的校核，轮胎与两侧平叉的间隙保持在15mm以上，避免轮胎在重载形变时与平叉发生摩擦，后制动采用单盘结构，卡钳的安装位设置在后轴的前方，减少泥水飞溅对制动盘的污染。整车的所有外露金属件都做了抛光或镀铬处理的结构预留，覆盖件的安装卡扣全部采用隐藏式设计，外表面没有外露的螺栓头，覆盖件与车架的贴合间隙控制在2mm以内，保证外观的整体性。在实际使用场景中，这类定制机车主要面向休闲骑行、机车文化展示等场景，结构设计上在满足个性化外观需求的同时，所有运动部件的干涉校核、安装边界的尺寸预留都严格遵循机动车的安全设计规范，每一处连接点的强度都经过受力验算，比如前叉与车架的转向连接部位，采用了加厚的推力轴承配置，承受长前叉带来的更大杠杆力矩，避免转向时出现松旷问题。发动机的悬挂点采用三点式连接结构，前后悬挂点都设置了橡胶减震垫，过滤发动机运转产生的高频振动，提升长时间骑行的舒适度。
