绊接式弧形金属凸轮锁扣结构件

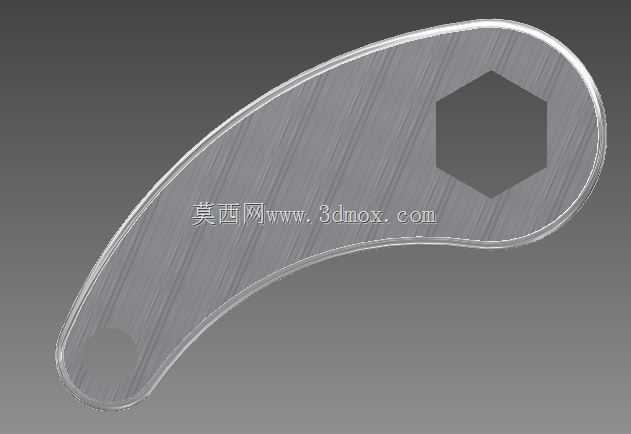

　　这类弧形绊接构件常应用在轻工自动化生产线的工位止挡、小型工装夹具的快速锁止、输送线侧挡的快速开合结构中，也会出现在小型健身器材、户外便携金属器具的卡扣连接部位，核心作用是通过自身的弧形轮廓与配套的柱销配合，实现转动过程中的卡接锁止与快速释放，不需要额外的紧固件就能完成两个相对转动部件的位置锁定，拆装效率比传统螺栓连接高60%以上，在需要频繁开合、快速切换工位的设备场景中适配性极强。从结构设计逻辑来看，构件整体采用弯月形轮廓，两端分别设置了不同功能的孔位：一端为内六角沉孔，用于和驱动轴或者固定转轴配合，传递转动力矩，沉孔的深度设计刚好覆盖标准内六角螺栓的头部厚度，安装后螺栓端面不会突出构件表面，避免转动过程中与周边零件发生刮擦；

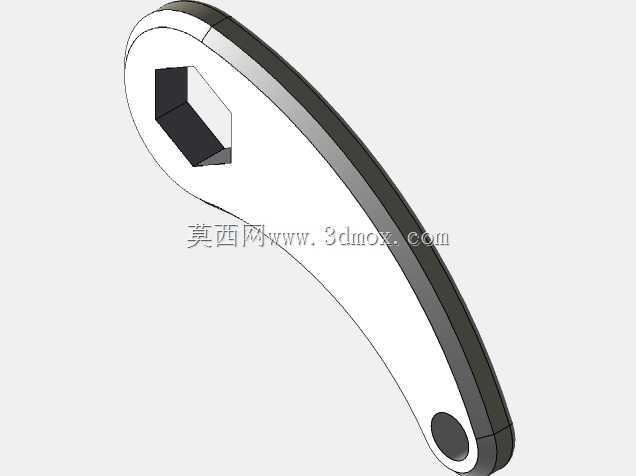

　　另一端的半开放槽口是卡接工作位，槽口的圆弧半径与配套卡接销的外径公差控制在H7/h6的间隙配合区间，既能保证卡接时的定位精度，又不会因为间隙过小出现卡滞无法脱开的问题。构件的厚度方向做了双层结构设计，表层为拉丝金属质感的硬质结构层，承担主要的传动载荷与耐磨需求，底层为黑色缓冲垫层，在卡接接触时可以吸收冲击载荷，降低金属件硬接触产生的噪音，同时也能减少反复卡接带来的接触面磨损，延长构件的实际使用寿命。从安装边界来看，构件转动时的最大外轮廓半径需要在设计时提前核算，安装位周边需要预留出不小于构件最大回转半径3mm的安全间隙，避免转动过程中与周边的机架、管线发生干涉；内六角安装孔的中心到卡接槽口中心的距离是核心安装尺寸，

　　这个尺寸直接决定了卡接行程的大小，选型时需要匹配对应设备的开合角度需求，通常这个尺寸的加工公差需要控制在±0.05mm以内，否则会出现卡接过紧无法脱开或者间隙过大锁止失效的问题。在实际装配过程中，这类构件的安装轴需要做轴向定位，通常采用轴用挡圈或者顶丝固定，避免构件在转动过程中发生轴向窜动，导致卡接槽口与配套销钉对位偏移；接触面的缓冲垫层需要采用耐油橡胶或者改性尼龙材质，在常规工业车间的油污、粉尘环境下不会出现快速老化脆裂的问题，适应-10℃到60℃的常规工作温度区间。从功能特性上看，这类绊接结构不需要额外的弹性元件辅助，依靠自身轮廓的行程变化就能实现锁止，结构可靠性远高于弹簧卡扣类结构，

　　在有一定振动的设备工况下也不会出现意外脱开的问题，卡接到位后可以承受不低于500N的横向拉拽载荷，满足大部分小型工装、轻工设备的锁止强度需求。设计这类构件时，轮廓的过渡曲线需要做平滑处理，所有棱边都做R0.5的圆角倒钝，避免安装调试过程中划伤操作人员，同时也能减少应力集中，提升构件的抗疲劳强度，在反复转动卡接的工况下不会出现棱边崩裂的问题。
