碳纤维纹理内嵌六角孔金属锁杆板结构

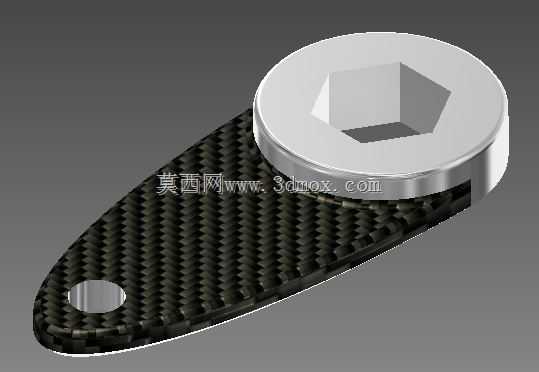

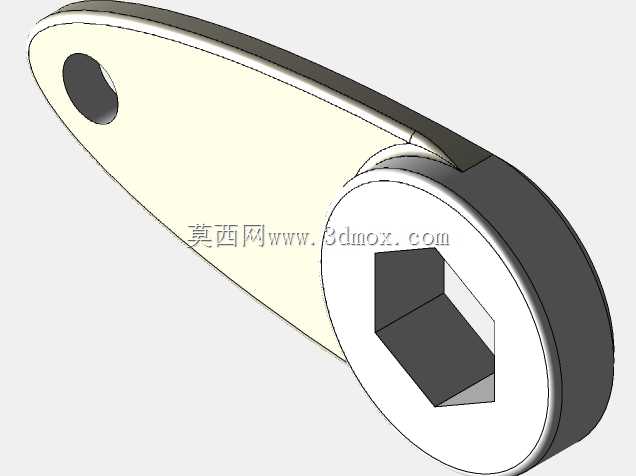

　　在日常接触的锁具传动结构里，锁杆板是承担锁止力传递、行程限位的核心承载零件，很多人在拆解柜锁、设备门锁、工业机柜锁具的时候，都会忽略这个不起眼的板件，但它的结构合理性直接决定了锁具的开合顺畅度、锁止抗冲击能力以及长期使用的磨损寿命。这次呈现的锁杆板结构，采用了碳纤维纹理覆层与金属基体结合的设计思路，主体承载部分为金属材质，保证受力时的结构刚性，表面的碳纤维纹理层一方面提升了零件的外观质感，另一方面也能在日常接触使用中减少表面划痕的产生，降低手汗等介质对金属基体的腐蚀概率。从结构细节来看，板件一端设计了圆形的安装过孔，这个孔位是用来穿装固定销轴或者连接铆钉的，在实际装配时，这个孔位需要和锁具的传动摆臂配合，孔的公差带一般选取H7级别，

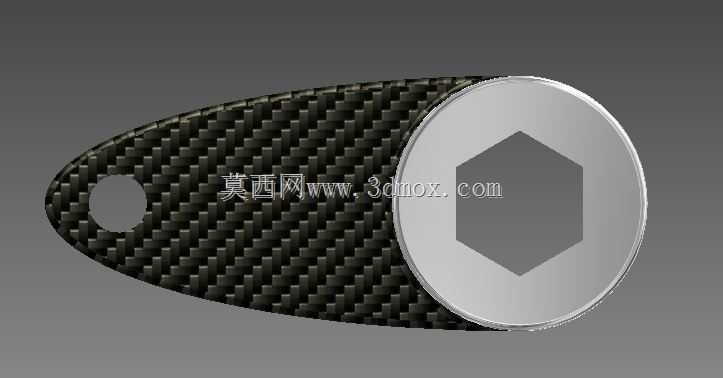

　　既保证装配时的顺畅度，又避免间隙过大导致传动过程中出现旷量，长期使用产生异响甚至锁止不到位的问题。板件另一端的内嵌六角孔是核心的功能结构，这个六角孔是用来和六角传动杆配合的，相比传统的圆孔销接结构，六角孔的配合面更大，扭矩传递效率更高，不会出现长期反复转动后孔位磨圆打滑的问题，在设计这个六角孔的时候，需要严格匹配对应六角杆的对边尺寸，同时在孔的边缘做0.2mm左右的倒角，一方面去除机加工产生的毛刺，另一方面在装配六角杆的时候能起到导向作用，降低现场装配的对位难度。从外形轮廓来看，整个板件采用了流线型的椭圆收边设计，没有尖锐的棱角，一方面是避免装配和维护过程中划伤操作人员，另一方面这种轮廓在锁具内部的有限空间里运动时，

　　不会和周边的锁壳、其他传动零件发生运动干涉，设计时需要提前做运动仿真，模拟锁具开合全行程里板件的运动轨迹，确认周边预留的安全间隙不小于1mm，避免生产装配后出现运动卡滞的问题。在实际应用场景里，这类锁杆板不仅可以用在常规的文件柜、更衣柜门锁上，也可以适配工业电气柜、设备防护门的锁具传动系统，在户外使用的锁具场景下，金属基体可以选用不锈钢材质，表面的覆层也能提升耐候性能，避免长期日晒雨淋导致表面锈蚀影响外观和传动顺畅度。从安装边界来看，这个板件的整体厚度控制在3mm左右，既保证了受力时不会发生弯曲形变，又不会占用过多的锁具内部空间，适配绝大多数常规厚度的锁具安装腔体，圆形安装孔的中心到六角孔中心的中心距是这个零件的核心尺寸参数，

　　设计时需要严格控制这个尺寸的公差，保证和锁具内部其他传动零件的行程匹配，一旦中心距偏差超过0.1mm，就可能出现锁止行程不足或者开合过位的问题。在建模过程中，需要重点关注六角孔的拔模角度，如果是采用注塑或者粉末冶金工艺生产的话，六角孔需要预留合理的拔模斜度，方便生产时脱模，如果是采用金属机加工工艺生产，则要保证孔的圆柱度，避免和六角杆配合时出现局部卡滞。另外板件表面的碳纤维纹理是通过表面覆贴或者纹理蚀刻工艺实现的，建模时需要把纹理的深度控制在0.1mm以内，避免纹理过深导致积灰或者影响零件的装配尺寸。很多刚入行的结构设计人员在做锁具零件设计的时候，往往只关注核心的功能尺寸，忽略了边缘倒角、表面处理、运动间隙这些细节，最终导致样品生产出来后出现各种各样的装配问题，这个锁杆板的结构设计就兼顾了功能可靠性、装配便利性和外观质感，在满足核心传动锁止功能的前提下，优化了细节处理，能适配多种不同场景的锁具使用需求，不管是民用家具锁还是工业设备锁，都可以通过调整基体材质、表面处理工艺来匹配对应的使用环境要求。
