内燃机用多拐曲轴结构三维设计

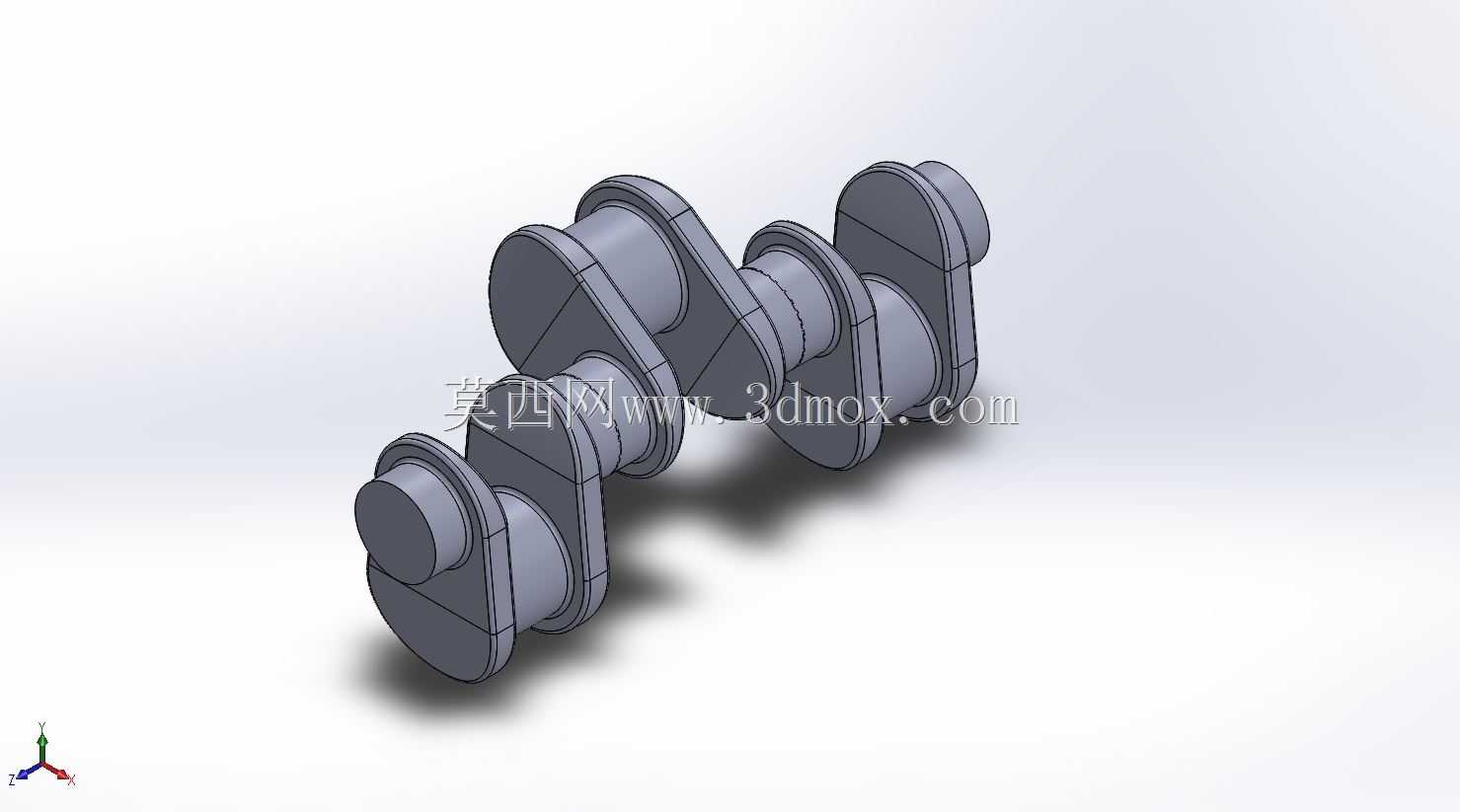

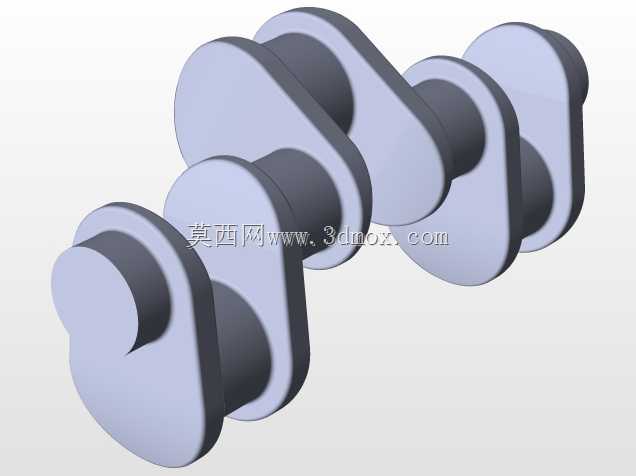

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这套三维结构完整还原了多缸内燃机配套曲轴的实体特征，覆盖了主轴颈、连杆轴颈、曲柄臂、平衡块的全部结构细节，可直接用于动力总成的结构校核、运动仿真以及装配干涉验证环节。从实际应用场景来看，这类曲轴普遍适配小排量直列多缸内燃机，既可以用在通用动力设备里驱动小型发电机组、农用作业机具，也能配套轻型载具的动力单元，承担燃烧做功行程的冲击力传递、扭矩输出的核心作用，工作过程中需要持续承受交变弯曲载荷与扭转载荷，因此结构设计阶段的尺寸匹配、形位公差控制直接决定了整机的运行可靠性与使用寿命。

　　从设计思路层面来看，这套曲轴的结构排布完全遵循直列多缸机的发火顺序逻辑，相邻连杆轴颈的相位角匹配对应气缸的做功间隔，保证动力输出的平顺性，避免出现过大的扭转振动；每个曲柄臂外侧集成的平衡块结构，是为了抵消连杆轴颈与曲柄臂旋转过程中产生的离心惯性力，同时平衡部分活塞往复运动产生的一阶惯性力，降低整机运行过程中的振动幅值，减少主轴承座的冲击载荷。建模过程中，主轴颈与连杆轴颈的同轴度、各轴颈之间的平行度、曲柄半径的尺寸公差都按照实际加工要求做了基准约束，轴颈与曲柄臂的过渡位置采用了大圆角过渡结构，避免应力集中导致的疲劳断裂问题，这也是曲轴设计中规避失效风险的核心细节——实际工况下多数曲轴断裂故障都出现在轴颈与曲柄臂的过渡位置，圆角参数的选取直接关联曲轴的疲劳强度。

　　从安装边界与尺寸配合来看，各段主轴颈的直径尺寸匹配发动机缸体主轴承座的安装孔径，装配时需要对应轴瓦的厚度预留合理的配合间隙，间隙过大会导致运行过程中出现轴颈敲击、机油压力不足的问题，间隙过小则会出现润滑不良、轴瓦烧蚀的故障；连杆轴颈的直径尺寸匹配连杆大头的安装孔径，同样需要结合连杆轴瓦的参数确定配合公差，曲柄半径的尺寸直接决定了活塞的行程，是影响发动机排量、压缩比的核心参数，建模时严格锁定了曲柄半径的尺寸链，避免参数偏差导致的活塞撞气门、压缩比不符合设计要求的问题。曲轴的轴向定位结构设置在中间主轴颈位置，对应缸体上的止推片安装槽，用来限制曲轴运行过程中的轴向窜动量，窜动量过大会导致连杆活塞组偏磨、正时系统错位，窜动量过小则会出现热膨胀后卡滞的问题。

　　从功能特性来看，这套曲轴的油道结构做了完整的实体还原，主轴颈表面的油孔通过曲柄臂内部的斜油道与连杆轴颈表面连通，发动机运行时机油泵输送的压力机油通过主油道进入主轴颈间隙，再通过内部油道输送到连杆轴颈位置，为连杆轴瓦提供润滑与冷却，油道的孔径、走向都经过了优化，既保证机油流通的阻力足够小，又不会因为油道开孔过大削弱曲轴的结构强度；轴颈表面的粗糙度要求在建模时也做了对应标注参考，实际加工中轴颈表面需要经过精磨、抛光处理，保证轴瓦能够形成稳定的油膜，降低摩擦损耗。另外，曲轴的前端结构预留了正时齿轮、皮带轮的安装定位面与键槽，后端预留了飞轮的安装法兰与定位销孔，能够完整匹配前端附件驱动、后端动力输出的装配需求，做整机装配仿真时可以直接导入周边零件验证安装间隙，比如核对曲轴平衡块旋转时与缸体曲轴箱内壁的间隙、与连杆大头运动轨迹的干涉情况，提前规避设计阶段的结构冲突问题。

　　对于结构设计从业者来说，这类曲轴模型可以作为内燃机动力总成设计的基础参考，在做改型设计时可以直接调整曲柄半径、轴颈直径、缸数对应的相位角参数，快速生成适配不同排量需求的曲轴结构，不需要从零开始搭建基础特征，大幅提升建模效率；在做运动仿真时，可以直接给曲轴添加旋转副约束，配合活塞、连杆的装配模型完成曲柄连杆机构的运动学分析，验证活塞行程、运动速度、加速度的参数是否符合设计要求，也可以结合有限元分析模块，给曲轴施加对应工况的载荷约束，校核不同转速下的应力分布、变形量，优化平衡块的重量与结构，在保证强度足够的前提下降低曲轴的整体重量，减少旋转惯量，提升发动机的响应速度。
