带支座底座的滑轮组装配结构设计

　　这套滑轮装配结构，常见于车间小型起重工位、轻型物料输送线的张紧端、自动化生产线的变向传动节点，也可适配小型工装夹具的拉力传导路径，核心作用是通过轮体的转动降低绳索、皮带传动过程中的摩擦阻力，同时依托两侧支座与底部安装底座，将轮体承受的径向载荷平稳传导至设备安装基面，避免传动过程中出现轮体偏移、载荷集中导致的部件变形问题。

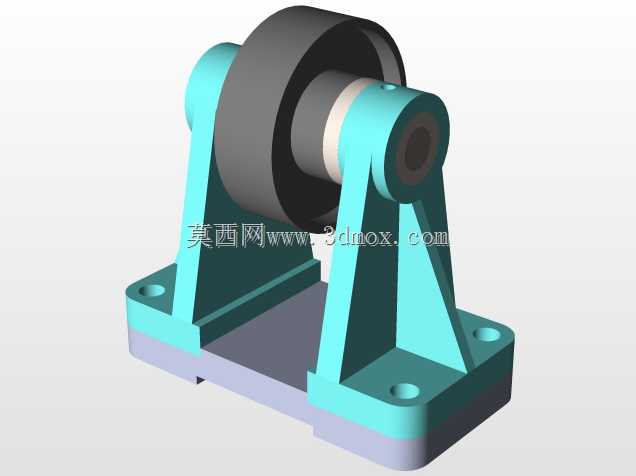

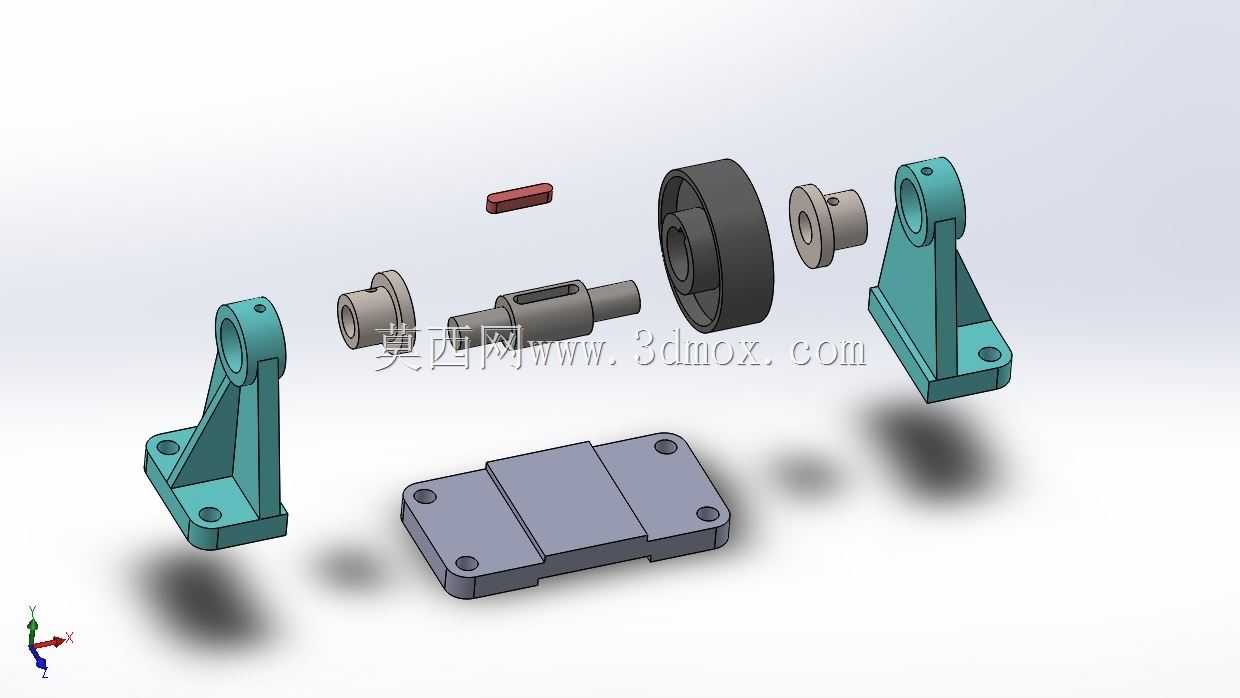

　　从结构组成来看，整套部件包含轮体、芯轴、两侧对称布置的L型支座、底部安装底板、轴端定位套、轴向定位键以及防松紧固件几个部分。轮体采用中间宽、两侧带限位挡边的结构，轮槽宽度适配常规直径的尼龙绳、钢丝绳或者平皮带，挡边高度经过核算，能够避免传动件在运行过程中出现脱槽问题，轮体内孔与芯轴采用间隙配合，保证轮体可以绕芯轴顺畅转动，不会出现卡滞。芯轴采用阶梯轴结构，中间段与轮体内孔配合，两端轴颈与支座上的安装孔配合，轴上开设的键槽用于安装平键，限制芯轴与支座之间的相对转动，避免芯轴随轮体同步转动造成支座孔的磨损。

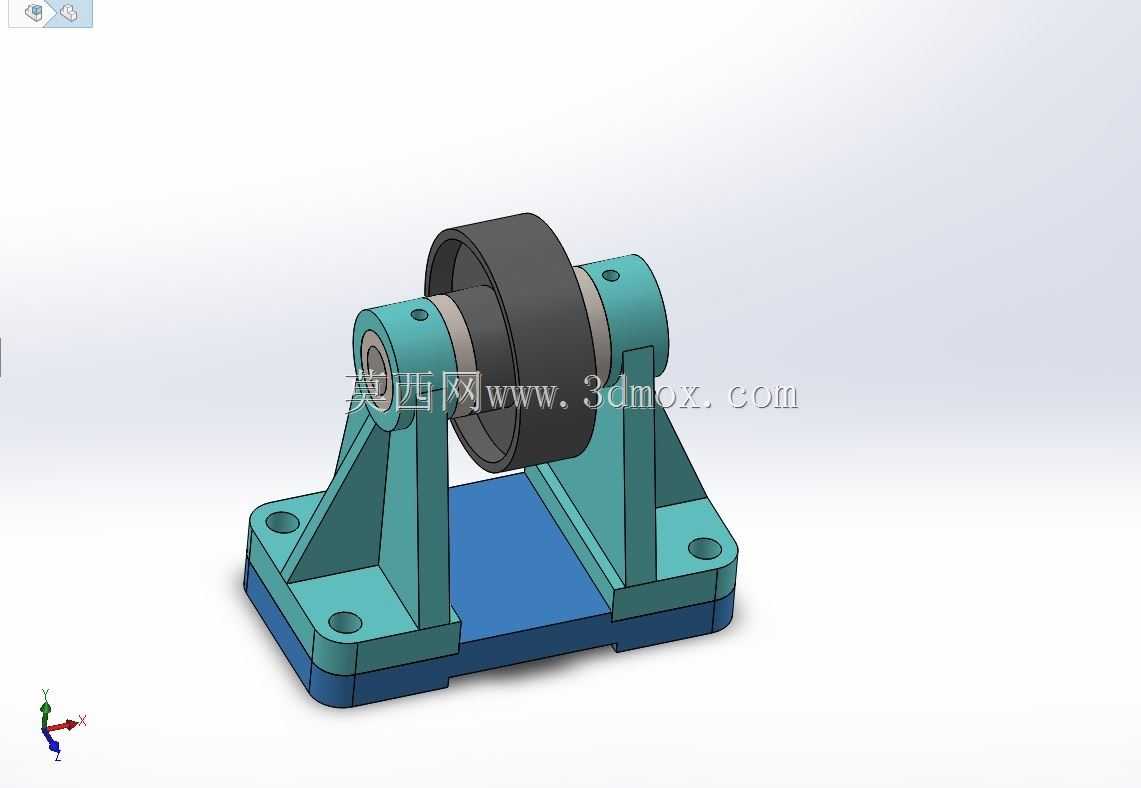

　　两侧的L型支座采用三角形加强筋结构，竖直段开设同轴的安装孔用于穿装芯轴，水平段开设两个沉头安装孔，用于将支座固定在底部底板上，三角形加强筋连接竖直段与水平段，能够有效提升支座的抗弯强度，当轮体承受径向载荷时，加强筋可以分散竖直段受到的弯矩，避免支座根部出现应力集中断裂的问题。底部安装底板采用中间凸起、两侧带安装孔的平板结构，中间凸起段用于定位两侧支座的安装位置，保证两个支座的安装孔同轴度误差控制在允许范围内，两侧的四个沉头孔用于将整套滑轮结构固定在设备机架或者安装基面上，安装孔的间距经过适配，能够匹配常见的工业铝型材安装槽距，也可以适配钢板焊接机架的常规安装孔位。

　　设计过程中，首先需要根据实际使用场景的额定载荷核算轮体的直径与芯轴的轴径，轮体直径过小会导致传动件的弯曲应力过大，缩短绳索或者皮带的使用寿命，直径过大则会占用过多安装空间，增加整体结构重量；芯轴的直径需要根据径向载荷的大小，按照弯扭组合强度进行核算，保证芯轴在额定载荷下的挠度不超过允许值，避免芯轴弯曲导致轮体转动卡滞。其次要保证两侧支座安装孔的同轴度，建模过程中采用全局基准对齐的方式，先建立底部底板的安装基准面，再以基准面为参考绘制两侧支座的安装孔特征，从建模层面避免同轴度误差，后续加工过程中也可以采用底板与支座组合配镗的方式，进一步保证孔位精度。

　　安装边界方面，整套结构的安装基面需要保证平面度误差不超过0.1mm每100mm，避免底座安装后出现翘曲，导致两侧支座孔同轴度超差；固定螺栓的预紧力需要按照螺栓等级控制在合理范围，避免预紧力过大导致底座变形，或者预紧力不足导致运行过程中螺栓松动。轴向定位方面，轴端的定位套采用紧定螺钉固定在芯轴端部，限制芯轴的轴向窜动，同时定位套与支座端面之间预留0.2mm左右的间隙，避免热胀冷缩导致芯轴伸长时出现卡滞。轮体与支座内侧之间也预留了适当的间隙，避免轮体转动过程中与支座发生摩擦，同时间隙不会过大导致传动件嵌入轮体与支座的缝隙中。

　　实际使用过程中，轮体与芯轴的配合面需要定期加注润滑脂，降低转动过程中的摩擦阻力，减少配合面的磨损；定期检查固定螺栓的预紧状态，以及轮体挡边的磨损情况，当挡边磨损量超过1mm时需要及时更换轮体，避免出现脱槽问题。这套结构的整体尺寸紧凑，安装方式灵活，既可以作为定滑轮用于改变力的传导方向，也可以成对布置作为动滑轮组提升载荷承载能力，适配多种轻型传动与起重场景的使用需求，建模过程中所有特征都采用参数化设计，使用者可以根据实际的载荷需求、安装空间尺寸，调整轮体直径、芯轴轴径、支座高度以及底座安装孔的间距，快速衍生出适配不同工况的滑轮结构，不需要重新进行整体结构的建模，能够有效缩短设计周期。
