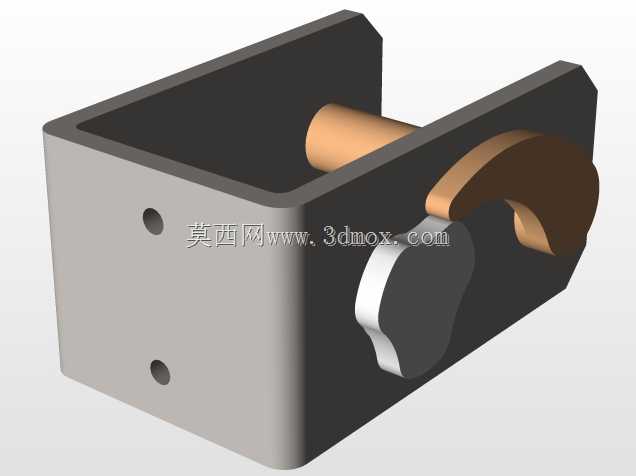

这套带凸轮锁紧功能的箱体联动结构,在小型工装夹具、便携设备锁止模块、舱门快锁机构里应用十分广泛,日常做非标设备设计时,经常会遇到需要在有限封闭空间内实现转动锁止、快速解锁的需求,这类结构刚好能适配安装空间局促、操作行程短的场景,不需要额外配置复杂的连杆或者气动元件,纯机械结构就能实现可靠的锁止动作,维护成本极低,在户外作业设备、小型检测工装、便携收纳箱体的锁止设计中,这类结构的可靠性已经过大量实际工况验证。从结构功能来看,整个组件以U型开口箱体作为承载基体,箱体侧壁预留的两个同轴安装孔,是用来将整个机构固定在设备机架或者安装基座上的,安装时可以直接穿入螺栓完成固定,不需要额外设计复杂的安装转接座,
箱体的开口槽为内部的凸轮件和铰接轴提供了运动容纳空间,铰接轴横穿箱体两侧壁,作为凸轮件的转动支撑,轴与箱体孔的配合选用间隙配合,保证凸轮转动时无卡滞,同时轴两端做轴向限位,避免长期往复转动后出现轴窜动的问题。凸轮件的轮廓曲线是整个结构的设计核心,做轮廓设计时,特意将锁止段轮廓设置为偏心圆弧,当凸轮转动到锁止工位时,轮廓面会压紧被锁止件的接触面,此时整个机构处于自锁状态,即便受到外部振动或者冲击载荷,凸轮也不会自行回转解锁,只有施加外力扳动凸轮到解锁工位时,轮廓面才会脱离被锁止件,释放锁止行程。设计时需要重点控制凸轮轮廓的偏心距,偏心距过大会导致操作力矩过大,手动操作时手感生涩,偏心距过小则锁止压紧力不足,容易出现锁止失效的问题,
一般根据实际需要的锁止力大小,偏心距控制在铰接轴直径的0.3-0.5倍区间最为合适。从安装边界来看,整个箱体的外形为规整的矩形块结构,侧壁的安装孔中心距、箱体的开口深度、凸轮外伸的最大轮廓尺寸,都需要和配套的被锁止件做尺寸匹配,安装时要保证铰接轴的轴线与被锁止件的压紧面平行,否则会出现凸轮面局部接触、压紧力不均的问题,长期使用后凸轮局部磨损会导致锁止间隙变大。箱体的壁厚设计也需要结合受力情况核算,凸轮锁止时的反作用力会作用在箱体两侧壁上,如果壁厚过薄,长期受力后侧壁会出现外张变形,导致铰接轴的支撑孔同轴度超差,转动卡滞,一般选用铝合金材质做轻量化设计时,侧壁厚度不小于5mm,若选用工程塑料材质,壁厚需要适当加厚到8mm以上,
同时在安装孔位置做加强筋结构,提升局部刚度。做这类结构的三维建模时,需要先确定锁止行程、操作力大小、安装空间边界这几个核心参数,再反推凸轮轮廓、箱体尺寸、铰接轴直径,建模过程中要做运动干涉检查,模拟凸轮从解锁到锁止的全行程转动,确认凸轮轮廓和箱体内壁、被锁止件之间没有运动干涉,同时要预留0.2-0.3mm的运动间隙,避免加工误差导致装配后卡滞。另外,凸轮和被锁止件接触的工作面,可以做局部淬火或者镶嵌耐磨片处理,提升长期反复使用后的耐磨性能,铰接轴和箱体孔的配合面可以添加少量润滑脂,降低转动摩擦阻力,延长结构使用寿命。这类结构相比传统的插销锁、螺栓锁,操作效率更高,只需要扳动凸轮转动90度左右就能完成锁止或者解锁动作,不需要反复拧动螺栓或者插拔插销,在需要频繁开合、快速锁止的工况下,操作效率能提升数倍,而且纯机械结构没有易损的电子或者气动元件,在高温、高湿、多粉尘的恶劣工况下也能稳定工作,不会因为环境因素出现失效问题。
