三通法兰式流体管路连接构件结构设计

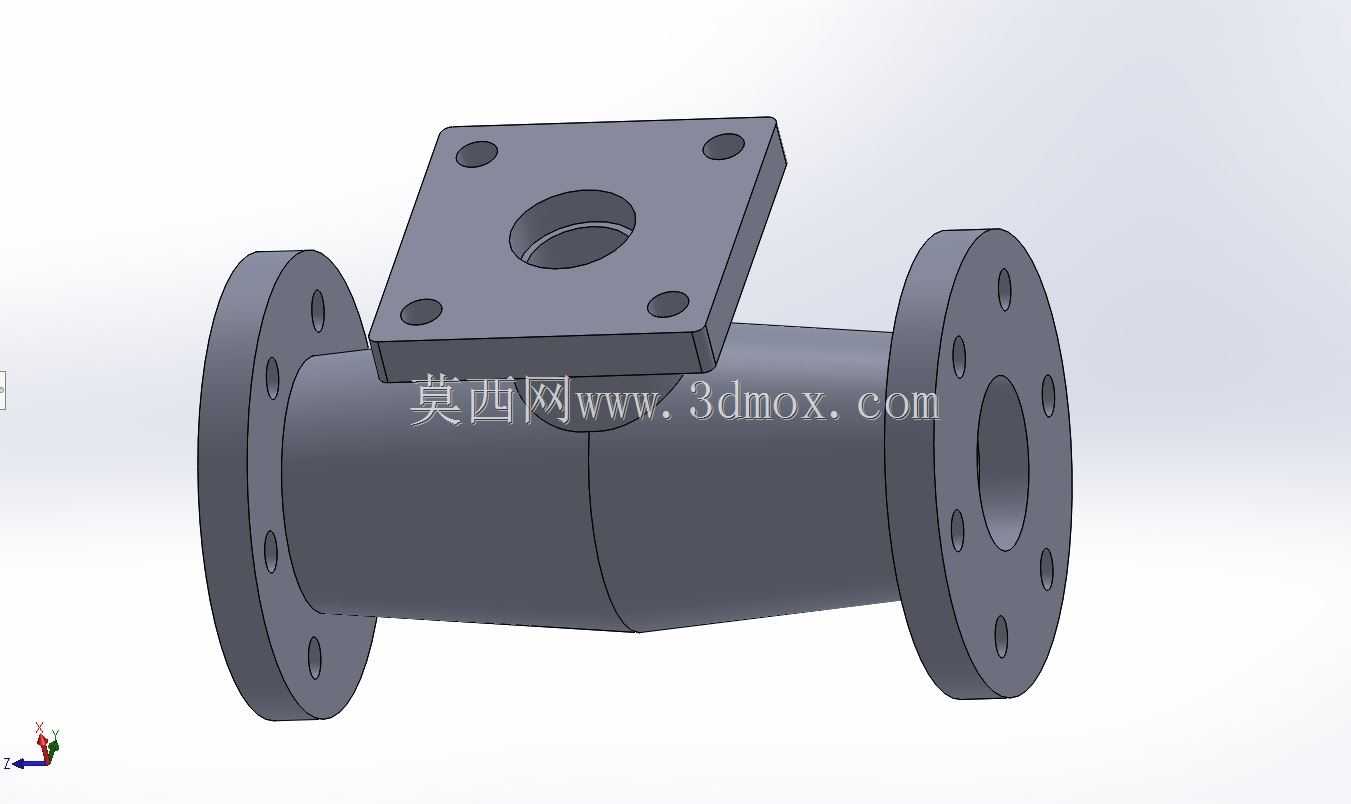

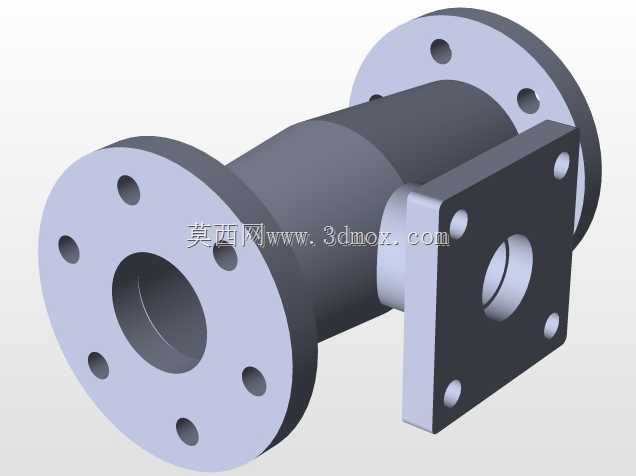

　　在化工流体输送、市政给排水、工业循环水系统以及中小型液压动力回路的管路布设场景中，这类带侧装接口的三通法兰连接构件是管路分流、合流以及外接检测支路的核心连接部件。不同于普通焊接三通，该构件两端采用标准法兰对接结构，可在不破坏原有管路整体布局的前提下，快速完成支路的加装与拆卸，适配现场经常需要调整支路走向、外接压力检测元件或者小型支路控制阀的工况。从结构设计逻辑来看，主体采用等径直筒作为主流道，能够最大限度降低流体在主流道内的沿程阻力，避免直角三通常见的流体对冲、局部压损过大的问题，侧部接口采用方形法兰安装面，相比圆形法兰在小口径支路连接时拥有更大的安装操作空间，四个角点布置的安装孔可提供更均匀的压紧力，

　　避免密封面受力不均导致的渗漏问题。两端的圆形法兰采用标准螺栓孔排布，孔位间距、法兰厚度以及密封面凸台尺寸均匹配常规工业管路的法兰连接标准，安装时无需额外加工转接件，可直接与同通径的管路法兰、阀门法兰进行对接，密封面预留的环形凹槽可适配橡胶垫片或者金属缠绕垫片，满足不同压力等级、不同流体介质的密封需求。在实际安装边界的考量上，该构件的轴向总长度控制在常规管路安装预留的操作空间范围内，侧部方形法兰的外轮廓尺寸不会超出两端法兰的最大外径，在并排布设多根管路时，不会出现侧部接口与相邻管路发生干涉的情况，安装时可先将两端法兰与主路管路初步对位，再调整侧部接口的朝向，最后统一拧紧螺栓完成固定，不需要在现场进行焊接、打磨等动火作业，

　　尤其适合防爆要求较高的化工生产车间、油气输送场站的管路改造作业。从功能特性上看，该构件的主体壁厚经过承压校核，可满足中低压流体输送的强度要求，内壁做了圆弧过渡处理，在主流道与侧部支流道的交汇处没有尖锐棱角，既可以减少流体在交汇处的紊流现象，降低管路运行时的振动噪音，也能避免流体中的固体杂质在拐角处沉积造成管路堵塞，长期运行时的维护清理难度更低。侧部方形法兰的密封面与主流道轴线保持垂直，安装支路元件时可以保证元件的安装同轴度，避免外接的传感器、小型阀门出现安装偏斜导致的密封失效或者测量误差。在建模过程中，所有法兰的螺栓孔位置都做了装配间隙预留，螺栓孔直径比配套螺栓大1-2mm，可抵消现场管路安装时的微小位置偏差，

　　降低现场安装的对位难度，法兰与主体筒体的连接位置做了圆角过渡，避免应力集中导致的承压开裂问题，即使在管路存在轻微水锤冲击的工况下，也能保证结构强度满足使用要求。这类构件在实际应用中，既可以作为固定的三通分流部件长期使用，也可以作为临时检测接口的连接基座，在不需要外接支路时，可用盲板将侧部法兰封堵，不影响主路的正常通流，后续需要加装支路时只需拆除盲板即可完成改造，管路改造的成本和施工周期都远低于焊接式三通。
