日标10K压力级法兰连接旋启式止回阀结构

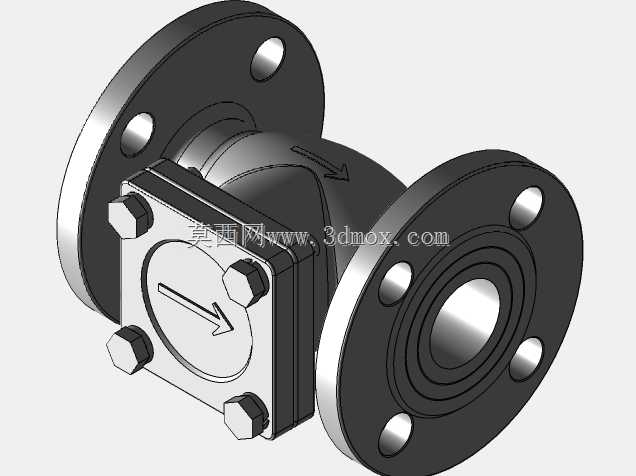

　　在工业流体管路系统的设计选型环节，止回阀是避免介质反向倒流、保护上游动力设备与管路附件的核心元件，这款法兰连接的旋启式结构止回阀，适配日标10K压力等级的管路工况，在化工、给排水、暖通、通用工业流体输送场景中有着广泛的应用空间。不同于对夹式薄型止回阀的紧凑安装空间要求，法兰端的结构设计让该阀门可以直接与同压力等级的日标法兰管路配对，通过螺栓穿过两端法兰的螺栓孔完成紧固，密封面的贴合精度在建模阶段就做了公差匹配，避免安装后出现介质渗漏的问题。从结构设计逻辑来看，旋启式的阀瓣采用摇臂铰接固定在阀腔内部的销轴上，介质正向流动时，流体推力会推动阀瓣绕销轴旋转开启，流通通道的通径设计与管路公称通径保持一致，尽可能降低介质流经阀门时的压损，

　　减少管路系统的动力损耗；当管路内介质出现反向流动趋势时，阀瓣会在介质反向推力与自身重力的共同作用下快速回落，贴合在阀座密封面上，截断介质的反向流通路径，避免倒流对上游的泵、流量计等精密设备造成水锤冲击或者介质倒灌损坏。这款阀门的外形结构做了针对性的工程优化，阀体采用流线型的流道设计，减少介质在阀腔内的紊流与涡流，降低长期运行过程中介质对阀体内壁的冲蚀磨损；侧面的阀盖通过六角螺栓与阀体紧固连接，密封面处预留了垫片安装的槽位，方便后期运维时拆卸阀盖，对内部的阀瓣、销轴、密封件进行检查更换，不需要将整个阀门从管路上切割拆除，大幅降低运维的工作量与成本。在安装边界的设计上，两端法兰的螺栓孔位置、法兰密封面的尺寸、

　　法兰厚度都严格遵循日标10K法兰的对应参数，两端法兰的端面平行度在建模时做了形位公差约束，避免安装时因为法兰面偏斜导致密封垫片受力不均出现泄漏；阀门的整体结构长度也匹配对应通径日标止回阀的安装尺寸要求，设计人员在做管路布局时，可以直接套用该模型的安装尺寸预留安装空间，不需要额外调整管路的支吊架位置与管线走向。阀体外表面的流向标识做了凸起的结构设计，安装时可以直观识别介质的正确流向，避免现场施工时装反方向导致阀门无法正常工作；连接阀盖的螺栓采用外六角结构，适配常规的开口扳手即可完成拆装，不需要特殊的专用工具，适配现场复杂的运维条件。从实际工况适配性来看，旋启式的结构相比升降式止回阀，对介质中的少量固体杂质有更好的适应性，

　　不容易出现阀瓣卡滞的问题，在水、油品、低粘度化工介质等常规流体管路中都能稳定工作；阀瓣的旋转行程做了限位设计，全开时阀瓣不会贴附在阀腔内壁阻挡流道，也不会因为开启角度过大导致关闭时出现冲击异响，延长阀门的整体使用寿命。建模过程中对各个配合面的间隙都做了工程化的设定，比如销轴与摇臂的配合间隙、阀瓣与阀座的密封面重叠量、阀盖与阀体的配合止口尺寸，都完全符合实际加工装配的工艺要求，不存在结构干涉或者无法装配的问题，结构设计人员可以直接参考该模型完成同类型阀门的改型设计，管路设计人员也可以将其直接导入管路装配模型中，完成整体管线的干涉检查与安装空间校验。
