机械限位用角挡块结构设计

项目分类:通用五金配件 发布时间:2021-11-21 ID:398287
  • 机械限位用角挡块结构设计
  • 机械限位用角挡块结构设计
  • 机械限位用角挡块结构设计

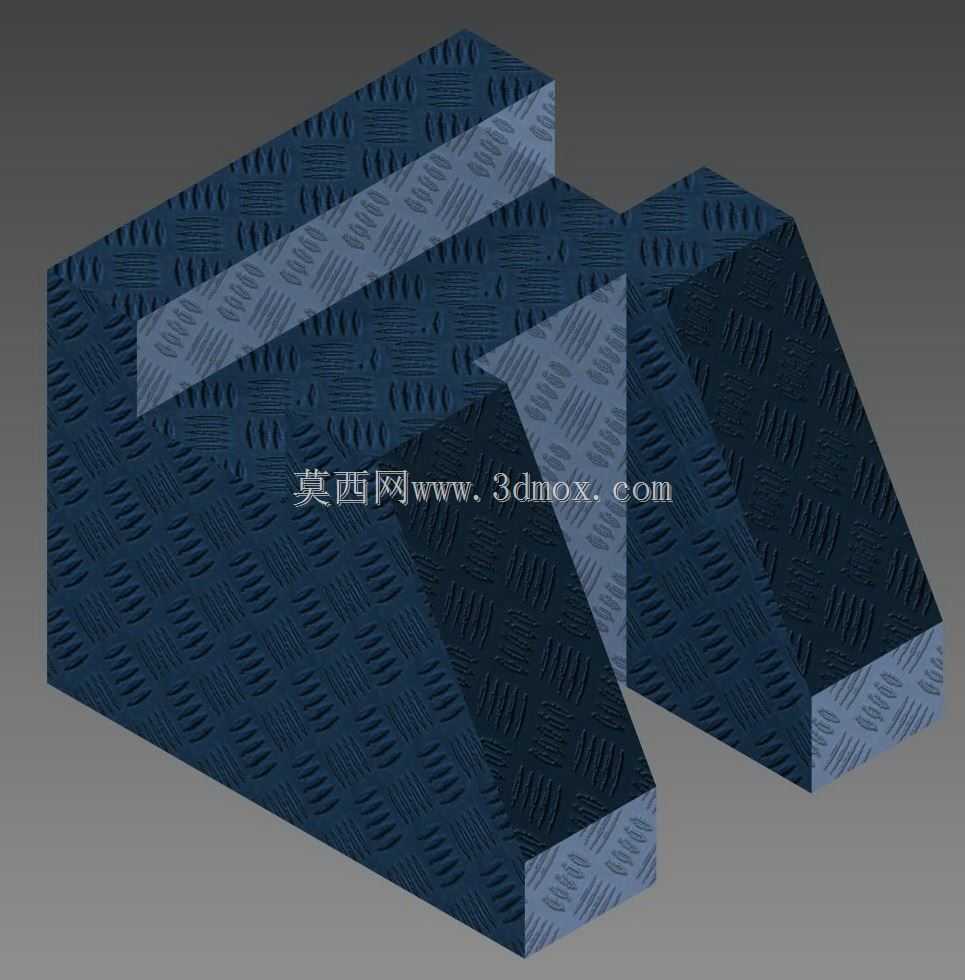

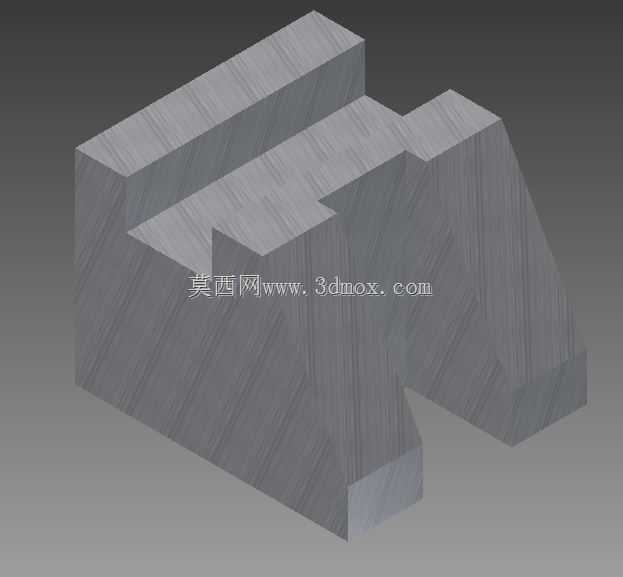

  在各类工装夹具、输送线工位、机床加工定位场景中,角挡块是承担硬限位、角度定位、工件承托功能的核心基础零件,看似结构简单的块状零件,实际设计过程中需要结合安装面的形位公差、受力方向、接触应力分布反复调整结构细节,才能满足长期反复冲击下的使用可靠性。这款角挡块采用一体式实心块体结构,没有拼接焊缝或者连接缝隙,整体为直角转折的块状形态,其中一个立面为垂直安装基准面,对应开设沉头安装孔位,可直接通过内六角螺栓固定在设备机架、工装基板或者工作台T型槽的适配安装位上,安装时需要保证基准面与安装面的贴合度达到0.02mm以内,避免长期受侧向冲击力后出现螺栓松动、挡块移位的问题。从结构形态来看,挡块的受力接触面做了小角度的斜面过渡,

  而非完全垂直的直角面,这个设计细节是为了在工件或者运动部件接触挡块时,引导冲击力沿块体的实体部分传导至安装基面,避免应力集中在直角转折处造成块体崩裂,尤其是在流水线工位阻挡、机床滑台硬限位的场景下,运动部件的瞬时冲击力往往能达到数百牛,普通直角挡块在反复冲击下很容易在转角处产生疲劳裂纹,而带斜面过渡的结构可以将接触应力分散30%以上,大幅提升零件的使用寿命。在安装边界的设计上,这款角挡块的整体高度根据常用的工装限位场景做了适配,垂直方向的安装孔距预留了足够的调节余量,可适配不同厚度的安装基板,块体的水平伸出长度经过核算,既保证足够的接触面积来分散冲击力,又不会过多占用工位的操作空间,不会对工件的上下料路径造成干涉。实际应用中,

  这类角挡块常被用在焊接工装的工件定位、自动化输送线的工位止停、铣床加工的工件侧向定位、装配线的工装板限位等场景,不同场景下对挡块的硬度要求有一定区别,用于承受高频冲击的场景下,零件通常会做调质处理,表面硬度达到HRC28-32,既保证足够的抗冲击韧性,又具备良好的耐磨性,避免长期接触摩擦后接触面出现凹陷导致定位精度下降;而用于轻载定位的场景下,也可采用普通Q235材料加工,表面做发黑防锈处理即可满足使用需求。设计这类挡块零件时,很容易忽略的一个细节是接触面的边缘倒角,很多新手设计师会直接保留尖锐的直角边,实际装配使用时,尖锐边缘很容易划伤工件表面,也会在安装时割伤操作人员,因此这款挡块的所有非安装接触面都做了C2的倒角处理,

  既去除了加工毛刺,也避免了应力集中在棱边位置。另外,块体的底部与安装面接触的位置做了0.5mm的凹入让位设计,这个细节是为了避开安装基板表面的焊渣、加工凸起等微小异物,保证挡块的基准面能够完全贴合安装面,不会因为异物垫起导致挡块安装倾斜,影响定位精度。从受力传导路径来看,当侧向冲击力作用在挡块的接触面上时,力会沿着块体的斜向加强结构传导至底部的安装螺栓位置,再通过螺栓传导至设备基体,整个力的传导路径没有结构薄弱点,不会出现局部应力超过材料屈服强度的情况,即使在承受额定1.5倍的冲击力时,块体的变形量也能控制在0.01mm以内,满足精密定位场景的精度要求。在三维建模过程中,这类零件需要重点标注安装孔的位置度、基准面的平面度、接触面与安装面的垂直度等形位公差,加工时需要先铣平安装基准面,再以基准面为定位基准加工其余各个面,保证各个尺寸的公差控制在±0.05mm以内,安装孔的沉头深度需要严格控制,保证螺栓锁紧后沉头不会高出安装面,避免对工件移动造成干涉。
