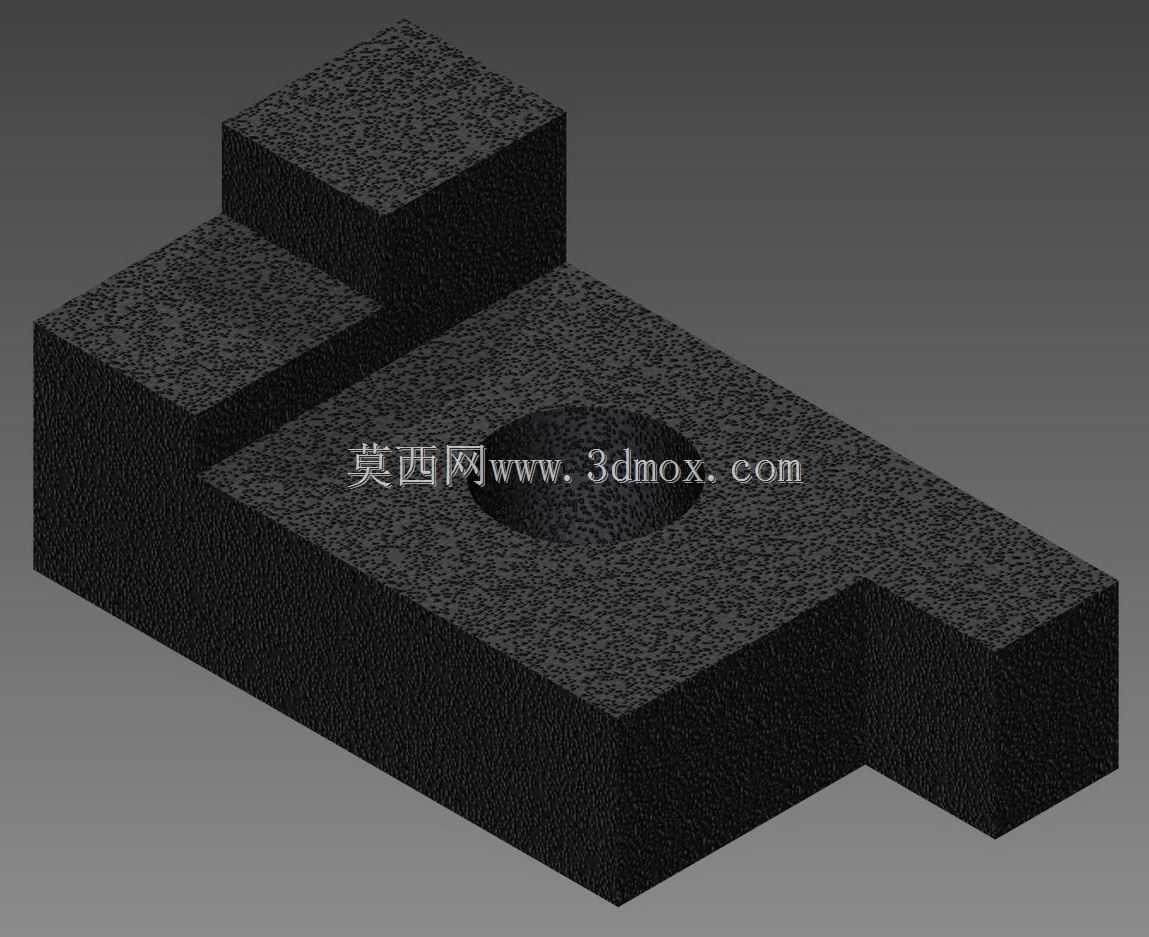

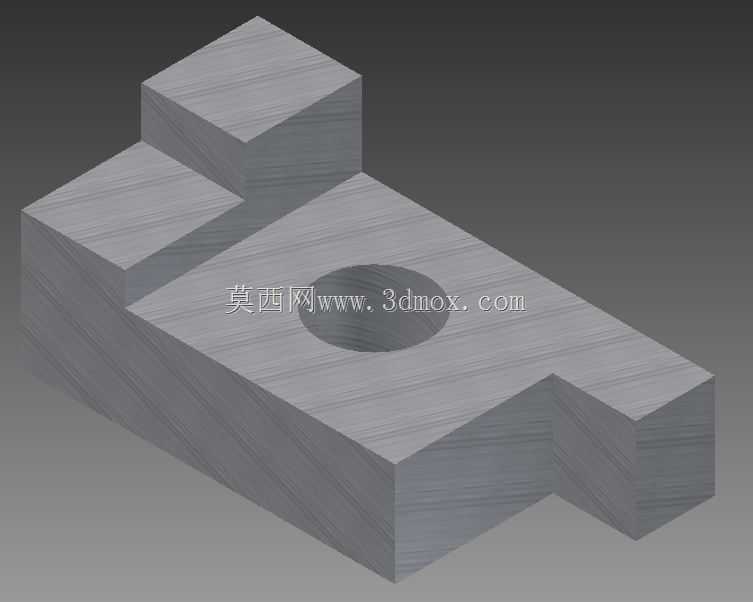

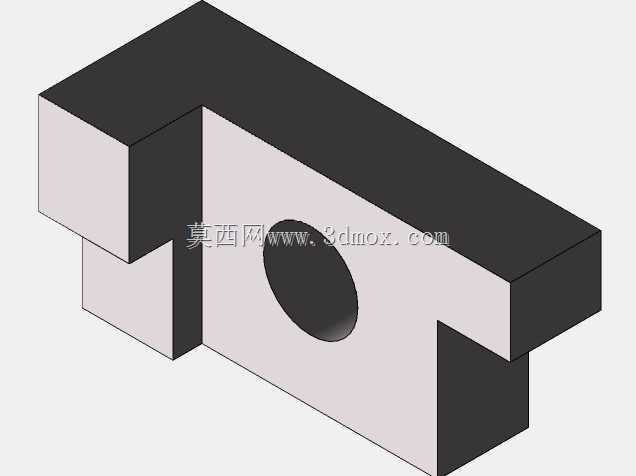

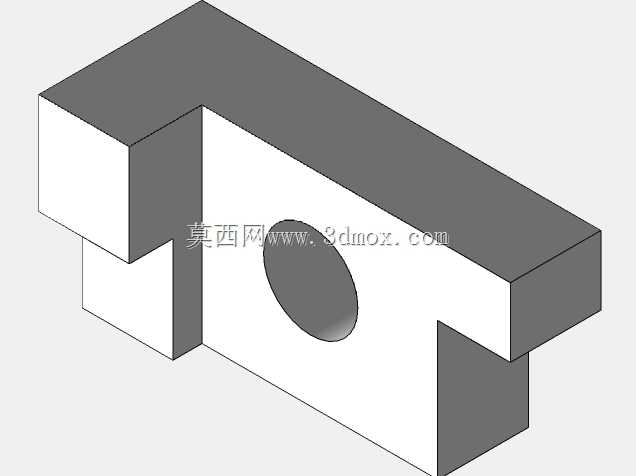

在机床加工工位的工装夹具布局里,这类阶梯式带孔支承构件是承担工件定位与载荷传递的核心基础件,日常多布置在夹具底座的基准面区域,直接和待加工毛坯的下表面接触,既要抵消铣削、钻削工序传递过来的垂直方向切削冲击力,也要为工件提供稳定的水平方向定位基准,避免加工过程中工件出现窜动、振颤导致的尺寸超差。从结构设计逻辑来看,构件采用三级阶梯式的块体布局并非随意设置,最高处的凸台主要用于匹配工件侧面的定位缺口,实现X轴方向的硬限位,中间高度的平台用于承接工件伸出的悬臂段,避免长条形工件加工时因悬空产生挠度变形,最低处的大平面则作为整个构件的安装基准面,和夹具底座通过紧固件实现刚性连接,三个阶梯的高度差是根据常见待加工工件的轮廓落差做的匹配设计,
不需要额外加装垫片就能适配多数同规格工件的定位需求,减少工装调整的辅助时间。构件中心位置设置的贯通圆孔是整个结构的功能核心,这个孔并非用于穿装螺栓固定构件本身,而是作为定位销的配合孔使用,孔的内壁公差按照H7级精度设计,和标准圆柱定位销实现过渡配合,安装时定位销穿过该孔后插入工件预制的工艺定位孔内,就能完成工件Y轴方向的精准定位,孔口位置做了0.5mm的45度倒角,既方便定位销的快速插入装配,也能避免工件吊装时磕碰孔口产生毛刺,影响后续的定位精度。从安装边界尺寸来看,构件整体采用长方体块体的基础构型,总长度控制在120mm区间,总宽度控制在80mm区间,最高阶梯面距离安装基准面的高度为45mm,最低安装面的平面度公差控制在0.
02mm以内,保证和夹具底座贴合时不会出现间隙,安装孔位设置在构件底部的两侧隐藏区域,采用内六角沉头孔设计,螺栓锁紧后头部不会突出构件表面,避免和待加工工件或者夹具的运动部件产生干涉。在实际工况使用中,这类支承构件的受力方向主要以垂直向下的压力为主,同时会承受切削过程带来的水平方向交变剪切力,因此设计时没有采用多余的减重镂空结构,整体为实心块体构型,材料选用45号钢调制处理,表面做发黑防锈处理,既保证足够的结构刚性,在长期承受交变载荷时不会出现塑性变形,也能适应车间内切削液、油污的腐蚀环境,延长工装的使用寿命。不同于普通的等高垫铁,这种带定位功能的阶梯支承板不需要和其他定位元件组合使用,单件就能完成一个点位的支承与定位功能,
在组合夹具的快速搭建场景中,能够减少不同元件之间的累积装配误差,尤其在小批量多品种的加工场景下,只需要更换不同阶梯高度的同系列支承板,就能快速完成工装的调整适配,不需要重新加工整个夹具底座,大幅降低工装的制造成本与准备周期。设计过程中特意将三个阶梯的过渡棱边做了R2的圆角处理,避免尖锐棱边划伤工件表面或者操作工人,同时也能减少热处理过程中棱边位置的应力集中,避免构件淬火时出现开裂问题。中心定位孔的位置设置在大平面的几何中心区域,保证定位销承受的剪切力能够均匀传递到整个构件的块体上,不会出现偏载导致的构件倾斜,安装基准面的表面粗糙度控制在Ra1.6,和夹具底座的基准面贴合时能够实现足够的接触刚度,减少切削过程中的振动传递,提升工件加工后的表面质量。在装配使用时,需要先将夹具底座的安装面擦拭干净,去除表面的切屑与油污,再将支承板的安装面贴合到底座上,通过两侧的沉头螺栓预紧后,用百分表打表校正最高凸台的侧面定位基准,确认位置精度符合要求后再完全锁紧螺栓,之后装入定位销就可以投入使用,日常维护只需要定期清理表面的切屑,检查定位孔的磨损情况即可,如果定位孔出现磨损超差,只需要更换配套的定位销就能恢复精度,不需要更换整个支承构件,维护成本极低。
