带视觉模块的轮式钣金机器人车体结构

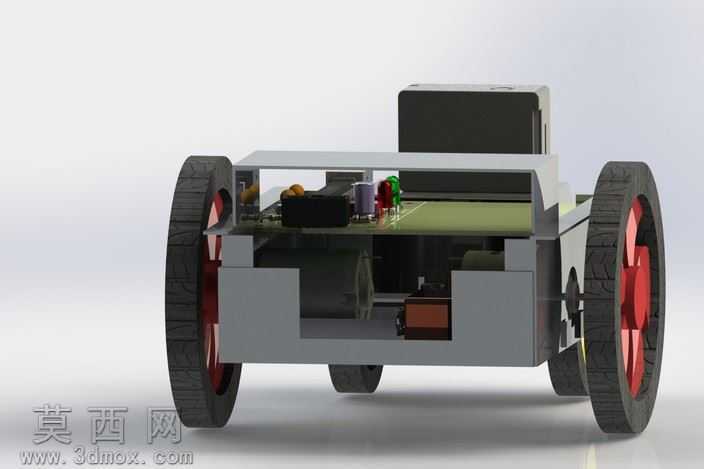

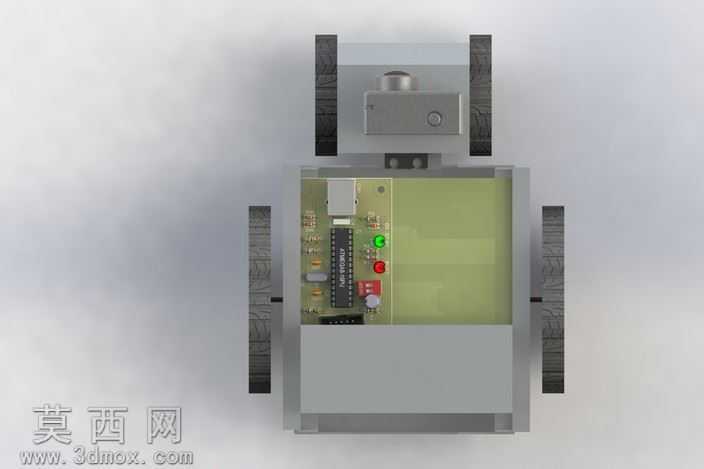

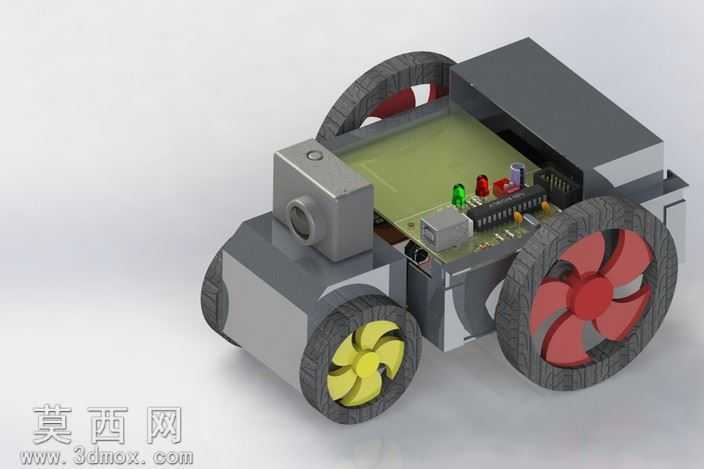

该作品为轮式移动机器人的钣金结构车体三维设计，建模过程围绕移动机器人的功能需求展开，首先完成整体运动布局的规划：采用差速驱动轮加辅助随动轮的四轮布局，两个大尺寸驱动轮布置于车体中后部，两个小尺寸随动轮布置于车体前部，保证运动过程中的稳定性与转向灵活性。建模阶段优先搭建钣金机箱的主体结构，采用折弯钣金拼接的形式设计车体外壳，预留出驱动轮、随动轮的安装避让空间，同时在车体前部预留伺服运动机构与视觉摄像头的安装位，保证视觉模块的俯仰调节自由度。车体内部的安装平面做了平整化处理，用于固定主控电路板、驱动模块、电源等电控元件，建模时精准预留了各个电子元件的安装定位孔、走线槽位，避免元件装配时出现干涉。材质渲染阶段，钣金外壳采用哑光磨砂金属材质，还原真实钣金件的表面质感；驱动轮采用橡胶胎面搭配硬质塑料轮毂的材质组合，轮毂处的扇叶结构分别做了黄、红两色的区分处理，还原结构的视觉辨识度；电路板部分还原了阻焊层绿油、电子元件的不同材质质感，包括LED灯珠的透明透光材质、芯片的哑光塑封材质、接插件的金属针脚质感，摄像头模块做了镜头玻璃的反光材质处理，提升整体渲染的真实感。结构设计上充分考虑钣金加工的工艺特性，所有折弯边均预留合理的折弯半径，避免出现加工难度过高的锐角结构，各个钣金拼接位设计了对应的连接固定位，可直接用于实际钣金件的下料加工。该模型重点呈现机器人车体的基础结构框架，清晰展示了钣金外壳、轮组、电控元件、视觉模块之间的装配关系，可作为小型巡检、教育类移动机器人的结构设计参考，帮助设计者快速理解轮式移动机器人的车体布局逻辑与钣金结构的设计要点，直观呈现从功能布局到结构落地的完整设计思路。
