带内六角孔水滴形金属锁止板结构

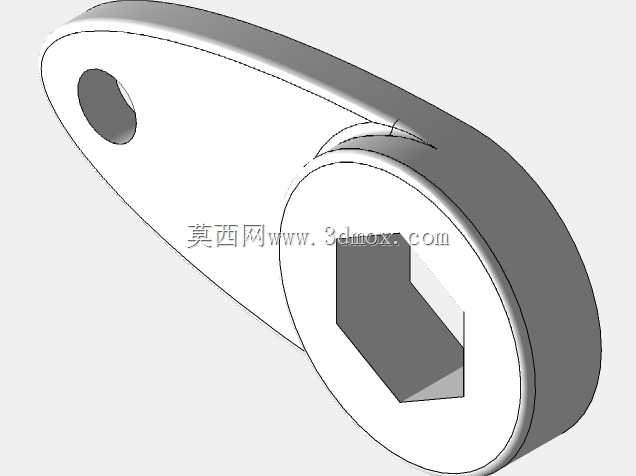

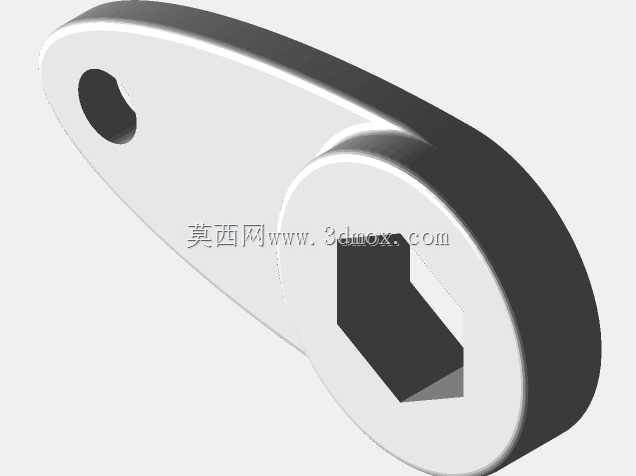

　　这类水滴形带内六角安装位的锁止板，常应用在需要快速锁止、周向限位的手动调节机构中，比如小型工装夹具的档位锁定、手动操作杆的位置固定、便携设备的快拆结构锁止场景里。从结构形态来看，整体采用水滴状的扁平板材构型，较宽的一端设置凸起的圆柱台，圆柱台中心加工内六角通孔，用来穿过对应规格的内六角螺栓或者六角头轴件，实现锁止板与安装基体的连接，同时内六角结构可以传递扭矩，避免锁止板在受力时绕安装轴发生周向转动。较窄的一端加工有圆形通孔，这个孔位主要用来连接拉杆、锁销或者拉簧，当需要解除锁止状态时，可通过该孔位施加拉力，带动锁止板绕内六角安装位的轴线转动，脱离与被锁止件的啮合位置，完成解锁动作。

　　在实际设备运行过程中，锁止板的核心作用是在机构调整到目标位置后，通过自身的卡位限制对应部件的位移，比如在手动调节的工作台档位结构中，锁止板会卡入工作台下方对应档位的卡槽内，避免工作台在受载时发生滑移；在小型手动操作的阀门调节结构里，锁止板可以固定阀杆的转动角度，维持阀门的开度稳定，避免受管路振动影响出现开度偏移。设计这类零件时，首先要确认安装边界：凸起圆柱台的厚度需要匹配安装基座的沉孔深度，保证安装后锁止板的板面与安装面贴合，不会出现凸起剐蹭周边运动部件的情况；内六角孔的尺寸公差需要与配合的六角轴或者螺栓保持过渡配合，既保证装配时可以顺利压入，又不会因为间隙过大导致锁止时出现旷量，长期使用产生磨损。水滴形的外轮廓设计并非单纯的造型考量，较窄的一端延伸出的结构，刚好可以在锁止板转动较小角度时就完成锁止与解锁的位置切换，操作行程短，手动操作时不需要过大的扳动角度就能完成状态切换，同时圆弧过渡的外轮廓不会出现尖锐棱角，避免装配和操作过程中划伤操作人员，也能减少应力集中，提升零件的抗疲劳强度。

　　从受力角度分析，锁止板在锁止状态下，主要承受被锁止件传递的切向力，力的作用点集中在锁止板与卡槽接触的侧边，因此板材厚度需要根据额定锁止载荷计算，保证在最大载荷下不会出现弯曲变形；圆形挂孔的位置需要与内六角安装中心保持合适的力臂长度，力臂过短会导致解锁时需要施加的拉力过大，操作费力，力臂过长则会导致锁止板整体尺寸偏大，占用过多安装空间，同时转动时需要的避让空间也会相应增加。零件表面采用拉丝处理的金属质感，实际量产时多采用不锈钢或者中碳钢淬火处理，不锈钢材质适合在潮湿、有腐蚀的工况下使用，比如户外便携设备、食品加工机械的锁止结构，中碳钢淬火后表面硬度更高，适合在频繁锁止解锁、载荷较大的工装夹具上使用，耐磨性能更好，长期使用不会因为接触位磨损出现锁止间隙变大的问题。安装时需要注意，内六角配合位的轴向需要设置限位，比如轴用卡簧或者螺栓端面的压紧垫片，避免锁止板在轴向出现窜动，导致卡位时啮合深度不足，出现意外脱锁的情况；挂孔连接的拉杆或者拉簧，需要保证拉力方向与锁止板的转动平面平行，避免出现附加的侧向力，导致锁止板转动卡滞，长期受力不均出现板面变形。在三维建模过程中，需要重点关注内六角孔的拔模角度，如果是采用冲压或者粉末冶金工艺量产，内六角孔需要设置微小的拔模斜度，方便脱模；如果是采用机加工方式生产，则需要保证内六角的形位公差，六个边的对称度偏差控制在合理范围内，避免装配时出现六角轴卡入不顺的问题。外轮廓的所有锐边都需要做小倒角处理，去除加工毛刺，既提升操作安全性，也能减少热处理过程中的应力集中点，降低零件淬火开裂的风险。这类锁止件虽然结构简单，但是在手动调节机构中属于核心的功能零件，其尺寸精度、结构强度直接影响整个机构的锁止可靠性，设计时需要结合实际操作的人机工程学，调整解锁力的大小和操作行程，保证操作手感顺畅，同时在有限的安装空间内实现足够的锁止强度，避免因为结构设计冗余导致整体机构尺寸增大，或者因为结构强度不足导致锁止失效。
