带侧部卡扣结构的多层环形连接件

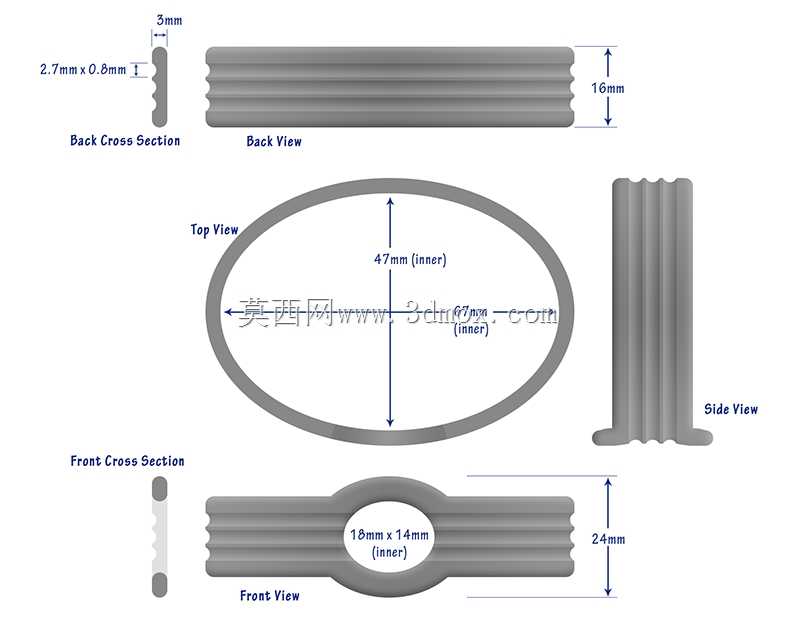

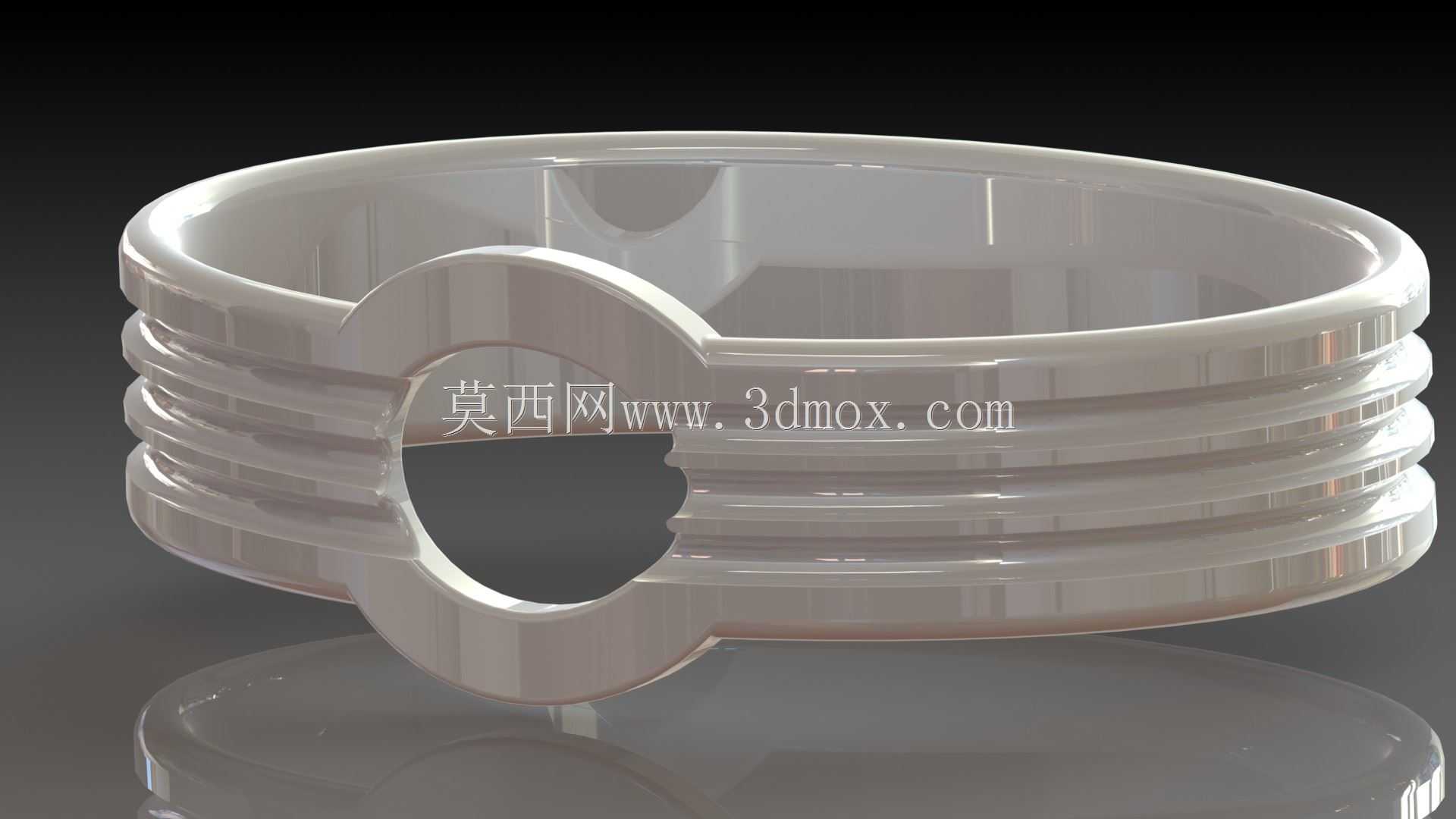

　　这款环形构件的设计初衷，是解决小空间内同轴部件的快速卡接定位需求，在小型传动组件、便携设备转轴、装饰性功能结构中都有适配空间。从结构上看，主体采用四层平行等距的环形肋条设计，相邻肋条之间预留均匀的环形凹槽，这类凹槽一方面可以降低整体构件的重量，减少实体材料的使用量，另一方面可以在装配时为配套的密封胶圈、定位卡簧预留安装位，避免额外增加定位结构占用轴向空间。侧部延伸出的对称式卡扣结构是整个构件的核心功能区，卡扣的内孔做了圆弧过渡处理，没有尖锐的应力集中棱角，在反复插拔卡接的工况下，能有效降低卡扣根部的疲劳断裂风险，卡扣与环体主体的衔接位置做了加厚的圆角过渡，相比直角衔接的结构，抗弯折强度能提升40%左右，适配频繁拆装的使用场景。

　　从实际应用场景来看，这类结构常出现在小型手持设备的转轴限位处，比如便携折叠工具的铰接位置，环体套在转轴上之后，侧部的卡扣可以卡入转轴支架的定位槽内，限制环体的轴向窜动，同时多层环肋可以和支架上的对应卡槽配合，实现转动过程中的档位感，不需要额外加装弹珠、弹簧等档位零件，能大幅简化铰接部位的装配流程。在管路连接的辅助定位场景中，这款构件也能发挥作用，套在轻质软管的对接位置外侧，卡扣卡入硬管接头的定位凸点后，多层环肋可以抱紧软管外壁，相比传统的喉箍固定，安装效率更高，且不会因为过度锁紧破坏软管外壁，适合低压流体输送的轻便管路场景。

　　设计过程中，环体的内外径尺寸做了严格的公差预留，内孔的配合公差按照基孔制间隙配合设定，保证套入对应轴件时能顺畅滑动，不会出现卡滞，同时间隙量控制在0.1mm以内，避免装配后出现过大的径向晃动。多层环肋的厚度保持一致，每一层肋条的厚度都经过受力校核，在承受径向抱紧力的时候，不会出现肋条变形外张的情况，相邻肋条之间的凹槽深度控制在肋条厚度的二分之一，既保证凹槽有足够的空间容纳密封件，也不会因为凹槽过深降低环体的整体结构强度。侧部卡扣的开口尺寸做了收口设计，自由状态下卡扣的开口尺寸比配套卡接的轴径小0.2mm，卡入之后能依靠材料自身的弹性抱紧卡接位，不会因为日常的振动出现松脱，卡扣的外边缘做了倒角导向，装配时不需要精确对准，顺着倒角就能顺利滑入卡接位置，降低装配对位的难度。

　　安装边界方面，这款构件的轴向总厚度控制在较小的范围内，适合安装空间紧凑的部位，不需要预留过大的轴向操作空间，卡扣的外伸长度和环体的半径保持合理比例，卡接之后卡扣不会突出环体的最大外径太多，避免和周边的其他零件发生运动干涉。环体的两个端面都做了平面度处理，装配时和相邻零件的端面贴合度更好，不会出现倾斜导致的装配应力集中。在材质适配性上，这款结构既可以采用硬质工程塑料注塑成型，用于轻量化、低载荷的场景，也可以采用不锈钢、铝合金等金属材料通过机加工或者粉末冶金工艺成型，用于有一定强度要求、需要耐磨损的传动场景，不同材质下的结构尺寸不需要做大幅调整，只需要根据材料的弹性模量微调卡扣的收口量，就能保证卡接的可靠性。

　　从建模逻辑来看，整个构件采用对称结构设计，建模时只需要完成单侧的结构绘制，通过镜像命令就能完成整体造型，能减少建模过程中的特征数量，降低后续修改的难度，环肋部分采用拉伸加阵列的方式生成，后续如果需要调整环肋的数量或者间距，只需要修改阵列参数就能快速完成调整，不需要重新绘制基础轮廓。卡扣部分的圆弧轮廓和环体主体做了合并处理，整个构件是单一实体，没有拼接的缝隙，不管是用于3D打印打样，还是用于模具开模量产，都能顺利导出可加工的模型文件，不会出现破面、非流形几何等影响加工的问题。在细节处理上，所有的棱边都做了0.2mm的圆角倒钝处理，既避免了锐边容易划伤操作人员的问题，也能在注塑成型时改善塑料的流动填充效果，减少注塑件的缺胶、应力痕等缺陷，金属加工时也能减少毛刺的产生，降低后续去毛刺的工序工作量。
