台面支撑腿带固定支架结构设计

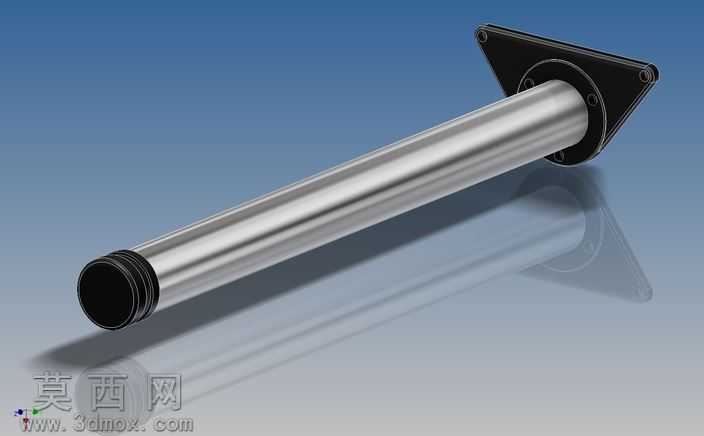

本作品为台面支撑腿带固定支架的三维结构设计，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先通过草图绘制三角法兰安装座的轮廓，拉伸生成带安装孔位的法兰基体，对法兰与圆管衔接处做圆角过渡处理，避免应力集中问题。圆管主体采用旋转凸台特征生成，精准控制管壁厚度与整体长度尺寸，圆管末端的脚端结构通过多段草图旋转生成带卡槽的塑料脚端，预留绑带安装的环形槽位，确保脚端与金属管体的装配贴合度。材质渲染阶段，金属圆管部分赋予镀铬金属材质，调整反射率与粗糙度参数，模拟真实Chrome金属的亮面质感与环境反射效果，三角法兰安装座赋予哑光黑色工程塑料材质，脚端部分赋予黑色耐磨塑料材质，区分不同部件的材质属性，同时在场景中添加平面反射地面，调整光照角度为侧上方柔光，突出金属管身的圆柱曲面光影过渡与塑料部件的哑光质感，渲染输出时开启全局光照，让整体画面的明暗层次更贴近实物展示效果。结构设计上，三角法兰采用三孔安装布局，相比圆形法兰拥有更稳定的台面固定受力表现，能够均匀分散台面传递的竖向载荷，圆管与法兰采用过盈配合加周向定位的结构，避免支撑腿使用过程中出现转动偏移，末端塑料脚端设置多道环形防滑槽，既可以搭配绑带实现高度微调后的固定，也能在放置时起到防滑减震的作用，适配少儿使用场景下的安全需求，避免支撑腿刮擦地面或是出现滑动移位。设计思路围绕台面支撑的实用需求出发，兼顾结构稳定性与使用安全性，整体造型简洁规整，所有安装孔位、配合尺寸均按照通用五金配件的装配公差设置，可直接用于生产加工前的结构验证，也可作为家具支撑类部件的设计参考，建模过程中对所有特征保留参数化记录，方便后续根据不同台面的承重需求调整管长、法兰尺寸或是脚端结构，适配不同规格的台面安装使用场景。
