30x30规格型材用承重型合页结构设计

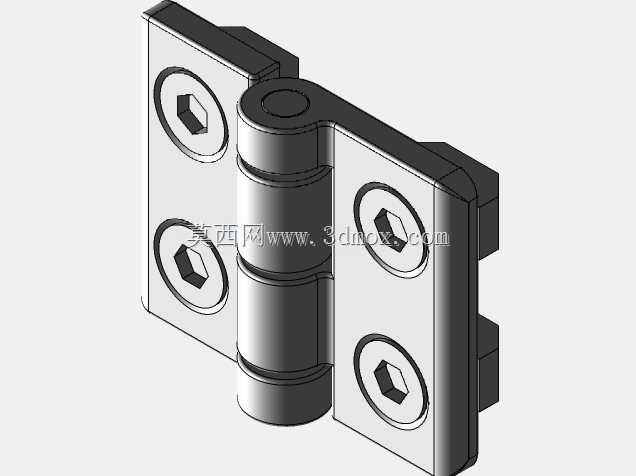

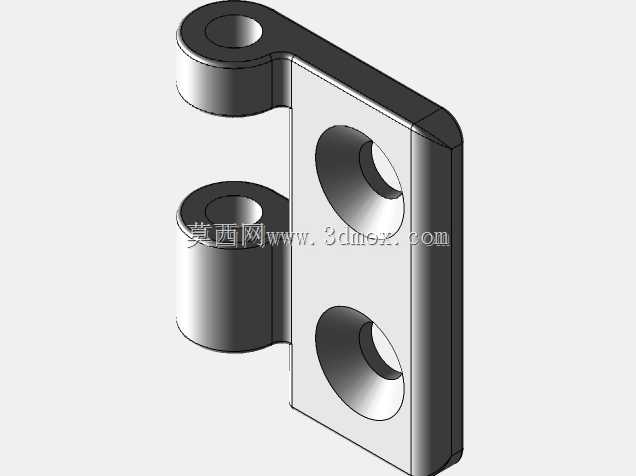

　　在工业铝型材框架搭建、设备防护门安装、小型机柜箱体铰接的场景里，适配30系列铝型材的合页一直是选型里容易被忽略但直接影响结构耐用性的部件。这款针对30x30规格型材设计的合页，从安装适配性出发，两个页片的安装面尺寸完全匹配30系列铝型材的端面安装孔位，不需要额外在型材上打孔攻丝，直接使用内六角圆柱头螺钉就能完成固定，安装时页片贴合型材表面，不会突出型材安装平面过多，避免和周边的型材槽封边、门板密封条产生干涉。从结构功能来看，这款合页采用了三段式轴套结构，中间的转轴部分做了加粗设计，相比薄型合页，转轴的抗剪切能力更强，在日常使用中，防护门反复开合的过程里，转轴不会因为长期受径向力出现变形卡滞的情况。页片上的安装沉孔做了深度适配，

　　内六角螺钉拧入后，螺钉头部完全沉入沉孔内，不会突出页片表面，既保证了安装后外观的平整性，也避免螺钉头刮蹭过往的操作人员或者线缆。设计过程中，首先考虑的是型材安装的边界问题，30x30铝型材的槽宽、中心孔距都是标准化尺寸，页片的两个安装孔中心距严格对齐型材的安装孔位，页片的侧边距离型材边缘预留了足够的密封条安装空间，当合页安装在型材框架和门板之间时，门板转动到最大开合角度时，页片的转动限位结构会自然卡住，避免门板过度转动碰撞到框架侧面的其他部件。实际使用场景里，这类合页多用于工业设备的安全防护门、铝型材搭建的工作台储物柜门、小型自动化设备的检修门，这些场景的门板重量通常在5到15公斤之间，这款合页的单页承重能力完全覆盖这类使用需求，

　　不需要额外加装辅助支撑铰链。从结构细节来看，合页的两个页片和转轴之间的配合间隙做了合理控制，既不会因为间隙过小导致转动时出现卡顿，也不会因为间隙过大导致门板安装后出现下垂晃动的情况，页片的边缘做了小倒角处理，安装过程中不会划手，也不会在门板开合时刮蹭门板表面的喷涂层。在做三维建模的时候，需要重点关注合页的转动轴心位置，轴心距离安装面的尺寸直接决定了门板开合时的转动半径，如果轴心位置设计不合理，门板关闭时会和框架出现挤压摩擦，或者开合时门板边缘和框架产生碰撞，这款合页的轴心位置经过反复校核，适配厚度20到30毫米的门板安装，门板和框架之间预留的间隙刚好可以容纳常用的橡胶密封条，保证防护门关闭后的密封性。另外，

　　页片的厚度设计也经过了受力校核，在额定承重下，页片不会出现弯曲变形，保证长期使用后门板依然保持平整，不会出现合页变形导致的门锁扣错位问题。安装的时候只需要将两个页片分别对齐型材和门板的安装孔，拧入对应的内六角螺钉即可，不需要做额外的调整，相比需要焊接或者定制打孔的合页，这款适配标准型材的合页能大幅减少现场安装的工作量，也方便后期设备维护时的拆卸更换。在做设备结构选型的时候，这类标准型材配件的三维模型可以直接调入装配体，不需要重新绘制，能有效缩短结构设计的周期，同时模型里的安装孔位、转动行程都和实际实物一致，在装配阶段就能提前模拟门板的开合过程，检查是否存在干涉问题，避免实际加工组装时出现配件不匹配的情况。
