长条形密封式直线导向导轨结构

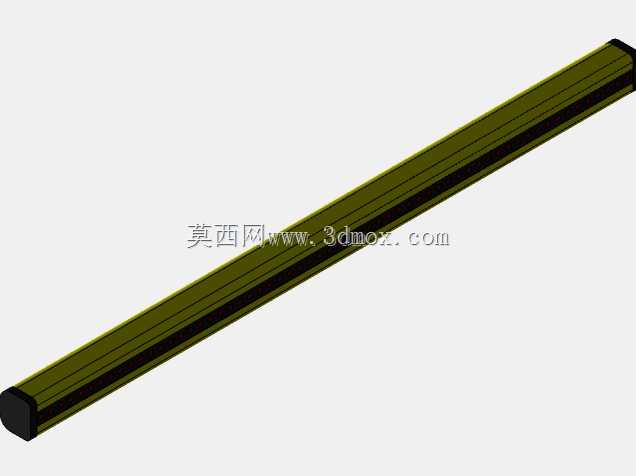

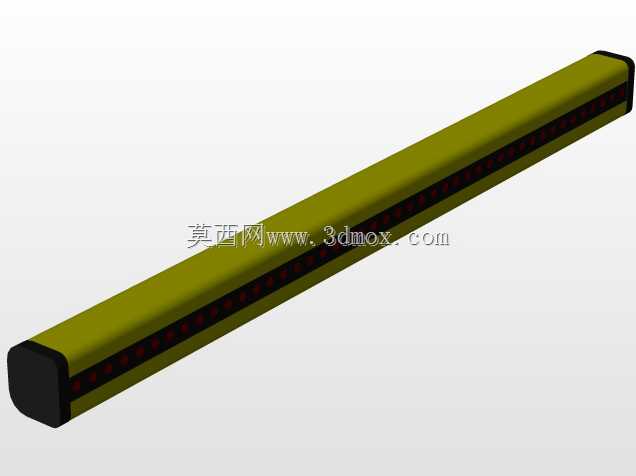

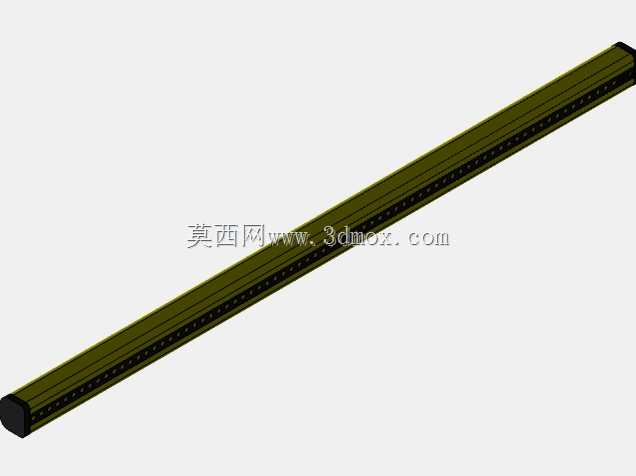

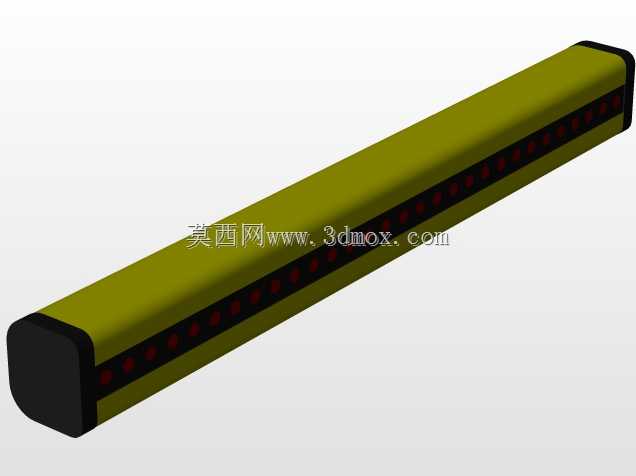

　　在自动化输送、精密位移平台、机床进给轴这类需要精准直线运动的场景里，导向部件的刚性、防护性能直接决定整套机构的运行寿命与重复定位精度，这款长条形导向构件的设计，正是针对多尘、有切削液飞溅的工业现场工况做了针对性优化。从结构外形来看，整体采用等截面长条式设计，主体截面为规整矩形，四个棱边做了小尺寸倒角处理，既避免安装过程中锐边划伤操作人员，也能减少装配时与安装基面的边角干涉，主体外覆层采用暗橄榄绿的耐磨防护涂层，表面做了哑光处理，避免车间强光照射产生反光干扰设备调试时的视觉对位。构件沿长度方向的单侧工作面排布了连续的等距安装孔位，孔位间距严格遵循通用工业安装模数，可直接适配市面主流的滑块安装孔距，不需要额外做转接板加工，

　　大幅降低现场安装的二次加工工作量。两端采用黑色硬质端封结构，端封与主体型材的配合面做了嵌入式止口设计，配合密封胶条可以完全阻挡外部粉尘、切屑、液态介质进入构件内部的滚动或滑动摩擦副，这一点在木工加工、石材切割、金属磨削这类产尘量极大的工位上尤为重要——普通开式导轨往往运行三到六个月就会因为尘粒嵌入滚道出现磨损卡滞，这种全密封端封加侧密封唇的结构，能把内部摩擦副的防护等级提升到IP54以上，在常规工业车间无额外外罩防护的状态下，免维护运行周期可以提升两倍以上。设计过程中优先考虑了安装边界的兼容性，构件底面为全平面加工结构，平面度控制在每米长度0.02mm以内，安装时只需要将基面清理干净，通过底面的沉头孔即可完成锁紧固定，

　　不需要额外做定位销的预装调整，对于设备改造类项目来说，能大幅压缩现场停机安装的时间。构件的截面高度经过多轮迭代优化，在保证整体抗弯截面模量满足1m跨距下承受100kg径向载荷挠度不超过0.1mm的前提下，尽可能压缩了竖向安装尺寸，对于安装空间局促的小型自动化设备、桌面型加工平台来说，不需要为了导向部件额外抬高整体设备的机架高度，能有效压缩整套设备的外形尺寸。沿长度方向的侧面还预留了嵌入式的传感器安装槽，可以直接加装行程限位开关、位置磁栅尺，不需要在构件外部额外焊接或螺接传感器安装支架，避免了外接支架带来的累计安装误差，也让整体布线更加整洁，传感器线缆可以顺着构件侧面的预留槽走线，配合线槽盖板可以完全隐藏线缆，

　　避免设备运行过程中线缆被运动部件剐蹭破损。从受力特性来看，这款导向构件采用矩形截面的对称设计，径向与侧向的承载能力差值控制在15%以内，既可以用于水平安装的进给轴，也可以用于垂直安装的升降导向轴，不需要针对安装方向额外做结构加强，在立式分拣设备的升降工位、垂直移栽机构上应用时，能省去定制特殊截面导轨的成本。构件两端的端封上还预留了润滑脂注油孔，日常维护时不需要拆下端封，直接通过注油枪即可向内部摩擦副补充润滑脂，注油通道的设计做了均化处理，润滑脂注入后可以沿着滚道均匀分布，不会出现局部润滑不足导致的偏磨问题。在实际选型适配时，需要注意安装基面的平行度误差不能超过0.05mm每米，如果基面误差过大，强行锁紧安装螺栓会导致构件本体产生弯曲变形，直接影响滑动顺畅度，甚至会出现滑块运行过程中卡顿、摩擦阻力骤增的问题；如果是用于高速运动的工况，还可以在构件两端加装缓冲阻尼块，直接利用端封上预留的螺孔即可固定，不需要额外加工安装位。这款导向结构的建模过程中，所有配合尺寸都按照基孔制间隙配合做了公差标注，密封件的安装槽尺寸严格对应常用密封件的标准规格，生产加工时可以直接采购标准密封件装配，不需要开模定制非标密封件，能有效降低批量生产的配件采购成本。
