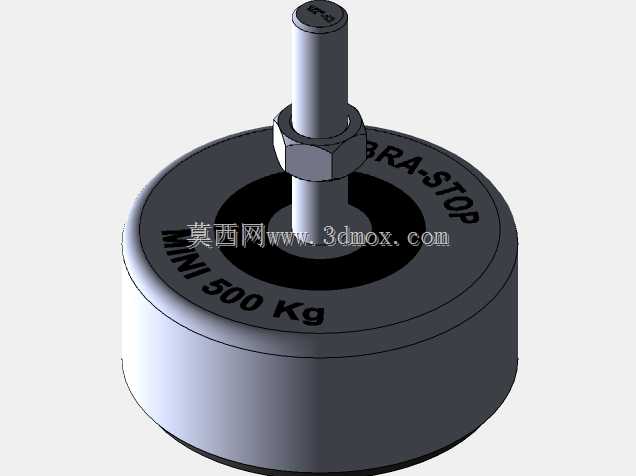

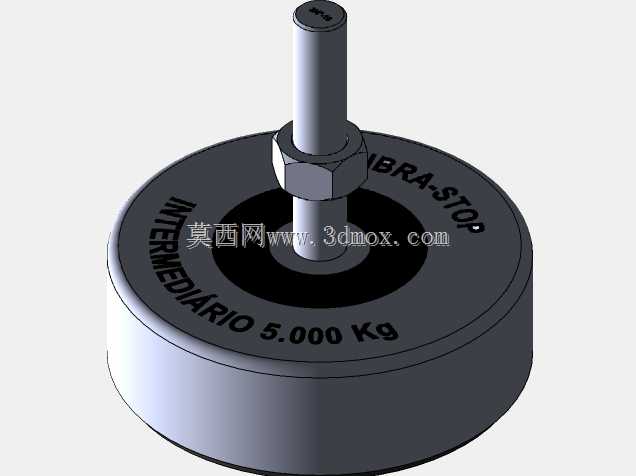

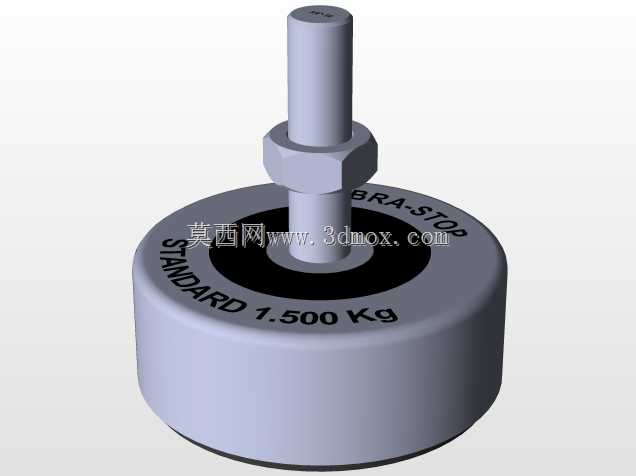

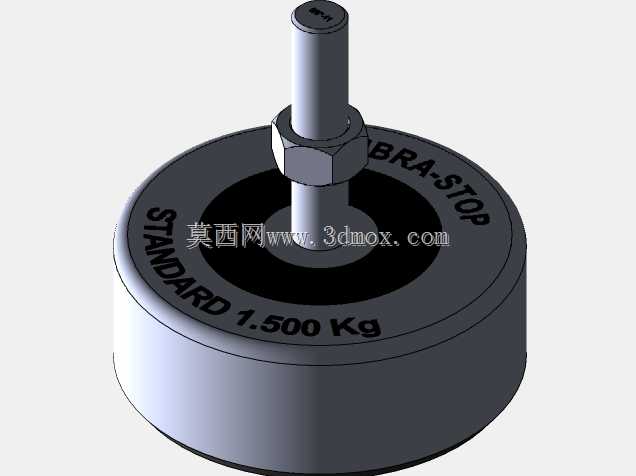

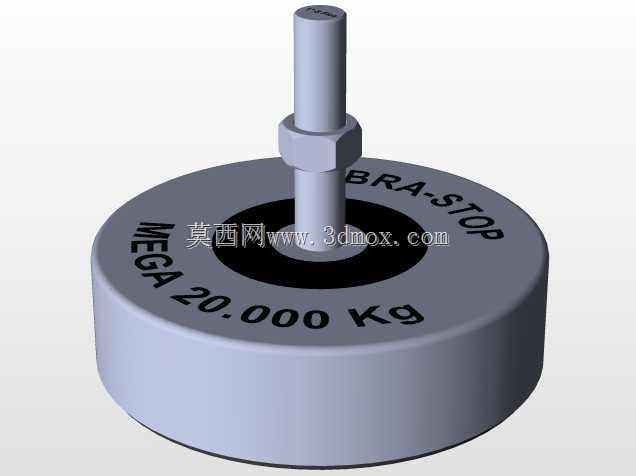

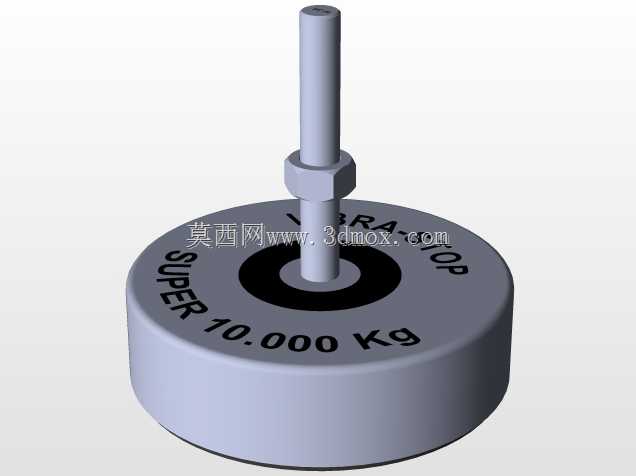

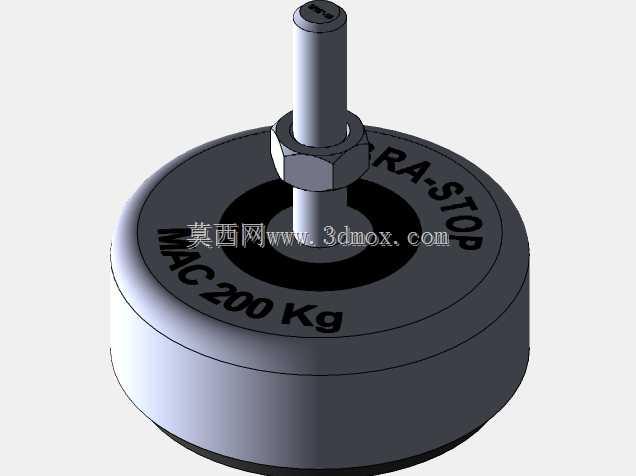

500Kg级橡胶金属复合减振止动组件

　　在工业设备的振动控制场景里，这类带螺杆安装结构的圆形减振止动件是非常常见的被动隔振元件，日常选型中经常会在小型风机、水泵、精密检测台、小型冲压周边设备的安装支脚位置碰到。不同于纯橡胶垫的简易隔振方式，这款元件采用橡胶与金属硫化结合的结构，底部的圆形金属外壳为橡胶体提供径向约束，避免橡胶在大载荷下出现过度的侧向蠕变，顶部伸出的带六角螺母的螺杆直接对接设备底部的安装螺孔，不需要额外制作转接支架，安装工序非常简便。从结构设计逻辑来看，这款元件额定承载500Kg，匹配的是单支脚载荷在300-450Kg区间的中小型设备，选型时需要注意设备总重量均匀分配到每个支撑点的载荷不能超过额定值的90%，否则长期受压会导致橡胶提前出现疲劳开裂，隔振效率快速下降。橡胶部分采用的是邵氏硬度60度左右的耐油丁腈橡胶，适配车间常见的少量油污环境，不会因为接触少量切削液、润滑油就快速老化变硬。顶部的六角螺母一方面用于调整安装高度，在地面不平整的车间现场，可以通过旋转螺母微调每个支脚的高度，把设备台面调整到水平状态，避免设备因为倾斜导致的运转偏载；另一方面螺母拧紧后可以锁定螺杆的伸出长度，防止设备运行过程中螺杆因为振动出现回转松动。安装边界方面，这类圆形减振器的底部直径通常在100mm左右，安装时需要在设备底部或者安装基础上预留至少110mm的平整安装面，保证橡胶底面完全贴合支撑面，不能出现悬空或者局部压合的情况，否则会导致局部应力集中，缩短元件使用寿命。

　　螺杆的伸出长度从橡胶顶面算起通常在40-50mm区间，适配设备底部安装板厚度在10-20mm的场景，如果设备安装板过厚，需要提前更换更长的适配螺杆，不能靠多拧螺母来补偿长度，否则会导致螺杆旋入深度不足，受振动冲击时出现螺杆断裂的问题。实际应用中，这类减振止动件不仅能隔绝设备自身运转产生的振动传递到地面，避免振动影响周边精密仪器的正常工作，还能隔绝地面传来的外部振动，保护设备上的精密部件，比如实验室的小型检测设备、生产线旁的光学检测工位，用这类减振件做支撑就能有效降低周边冲压设备、叉车通行带来的振动干扰。不同于阻尼弹簧减振器的大变形量特性，这款橡胶金属减振器的静变形量通常在2-3mm区间，不会让设备出现明显的晃动，

　　适合对安装稳定性有要求、不允许设备有过大位移的场景，比如小型数控车床的辅助支撑、输送线的驱动端支撑，用这类元件既能隔振又能保证设备的位置精度。设计建模的时候，需要重点处理橡胶与金属外壳、金属螺杆的结合面，硫化结合的位置要做圆角过渡，避免直角位置出现应力集中，建模时橡胶部分的特征要考虑硫化工艺的拔模角度，不能出现倒扣结构导致模具无法脱模；金属外壳的边缘要做卷边或者倒角处理，避免安装时割伤操作人员，也防止尖锐边缘割伤橡胶本体。很多新手工程师在选型这类减振件的时候，容易只看额定载荷忽略动刚度参数，实际上这款元件的动刚度在25Hz左右的激励频率下会比静刚度高30%左右，选型计算隔振效率的时候要代入动刚度值核算，不能直接用静刚度计算，

　　否则会出现实际隔振效果达不到设计预期的问题。另外安装时要注意，不能用工具过度敲击减振器的金属外壳，否则会导致内部橡胶与金属的结合面出现脱粘，元件会提前失效；固定底部的时候如果需要在地面打膨胀螺栓，要注意螺栓不能顶到橡胶本体，否则橡胶被局部挤压后会出现不均匀变形，影响隔振效果。在一些有移动需求的小型设备上，这类减振件还能起到缓冲作用，比如小型移动式空压机、移动式除尘设备，在短距离推移经过车间地面的小台阶、沟槽时，减振件的橡胶变形能吸收冲击能量，避免设备内部的管路、电气元件因为冲击出现松动脱落。日常维护中，这类元件不需要额外润滑，只需要定期检查橡胶表面有没有出现裂纹、脱胶，螺母有没有松动，通常在正常工况下使用寿命能达到3-5年，比纯橡胶垫的使用寿命长2倍以上，因为金属外壳的约束避免了橡胶长期受交变载荷出现的过度蠕变。建模过程中，螺纹部分如果是用于装配仿真，可以采用简化的装饰螺纹线，如果是用于加工出图，则需要按照标准螺纹参数绘制精确牙型，六角螺母的对边、对角尺寸要符合国标紧固件的标准尺寸，方便后期装配时直接选用标准工具拧紧，不需要定制特殊规格的扳手。
