带刹车丝杆安装重型万向脚轮结构

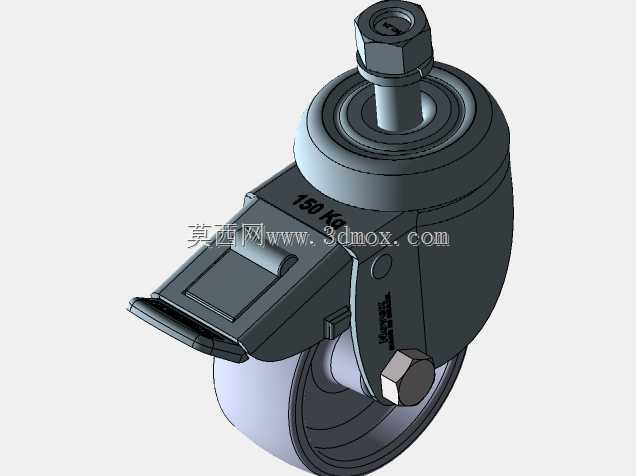

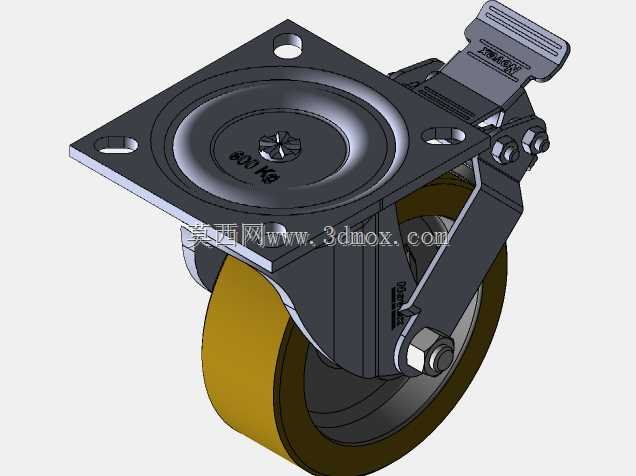

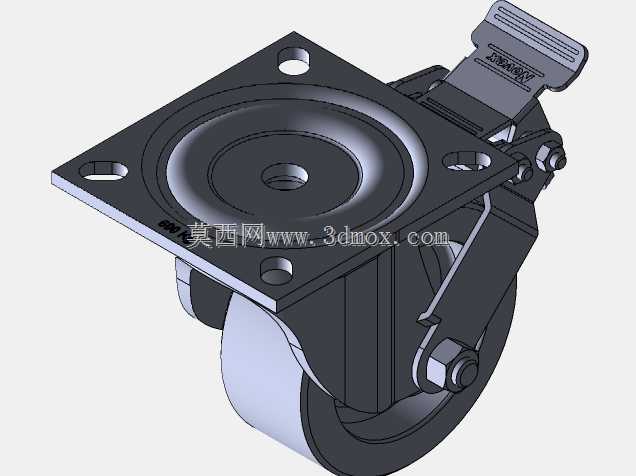

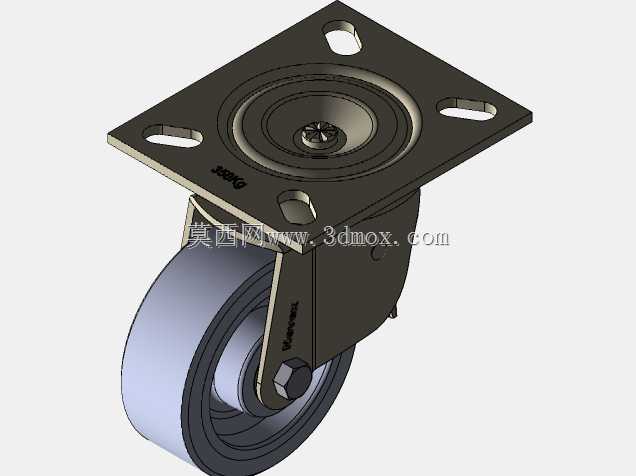

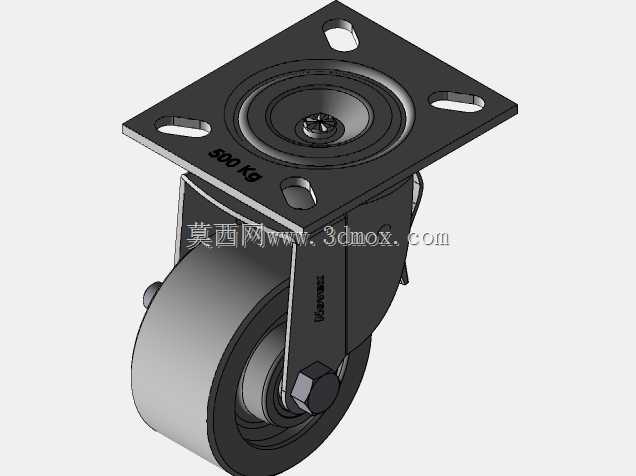

　　这款带刹车的丝杆安装式万向脚轮，单轮额定承载可达150kg，是工业设备移动支撑场景中十分常用的通用部件，常见于各类中小型工业推车、设备机架、可移动工作台、轻型自动化设备机座、仓储周转车、医用移动设备等需要频繁移位同时需要定点固定的场景。不同于普通平板安装脚轮，这款采用丝杆插入式安装结构，安装时仅需在设备底部的安装梁上加工对应直径的通孔，将丝杆穿入后从上方锁紧螺母即可完成固定，不需要在安装面加工多个螺栓孔，对于管材类机架、薄钣金机架的适配性更好，安装作业的效率更高，同时也能避免多螺栓安装出现的孔位偏差导致的装配应力问题。

　　从结构设计来看，这款脚轮的回转支承部分采用了双排钢珠的回转盘结构，相比单排钢珠的回转结构，能承受更大的径向载荷与偏载力矩，在设备推行过程中遇到地面凸起、坑洼产生冲击载荷时，回转盘不容易出现卡滞、钢珠脱出的问题，转向动作更顺滑，长期使用后的磨损量更小，能有效延长脚轮的整体使用寿命。刹车结构集成在脚轮支架的侧部，采用脚踏式触发设计，不需要操作人员弯腰手动拨弄刹车件，脚踩下刹车拨片后，刹车块会同时抵紧轮面与回转盘齿圈，同时实现轮子的转动锁止与万向转向的锁止，双重锁止的设计能避免设备停在有轻微坡度的地面时出现轮子转向偏移、溜动的问题，踩下刹车的解锁拨片即可解除锁止，操作十分便捷，符合工业现场的操作习惯。

　　轮体部分采用了高弹性聚氨酯材质包胶设计，轮芯为硬质工程塑料材质，相比全尼龙轮，聚氨酯轮面的滚动阻力更小，推行时更省力，同时轮面的减震性能更好，在经过瓷砖、环氧地坪等硬质地面时不会产生明显的滚动噪音，也不会刮伤地面涂层，适配绝大多数工业厂房、洁净车间、商用场所的地面要求。轮体的转动部分采用了一体式的轴套结构，配合锁紧螺母的预紧设计，轮体转动的间隙可以通过螺母进行微调，避免长期使用后轴孔磨损出现轮体晃动的问题，日常维护时仅需定期清理缠绕在轮轴处的线头、碎屑即可，不需要复杂的保养操作。

　　从安装边界尺寸来看，这款脚轮的丝杆采用标准公制螺纹规格，适配市面上绝大多数标准型材机架的安装孔位，安装后整体的安装高度处于同承载级别脚轮的常规区间，不会过多抬升设备的整体重心，能保证设备放置后的稳定性。支架部分采用了加厚钢板冲压成型后做镀锌防锈处理，表面的镀锌层能适应车间内的潮湿、轻微油污环境，不容易出现锈蚀掉漆的问题，支架的弯折处做了加强筋冲压处理，在承受冲击载荷时支架不容易出现变形、开裂的问题。在进行设备选型搭配时，单台设备搭配4只该款脚轮即可满足总重500kg以内的设备移动需求，若设备存在重心偏载的情况，可以在偏重侧适当选用更高承载级别的脚轮，搭配时需要注意所有脚轮的安装高度保持一致，避免出现个别脚轮悬空不受力的情况，导致其余脚轮过载损坏。建模过程中对所有配合间隙都做了符合实际生产公差的预留，回转盘的钢珠排布、刹车件的运动行程、轮体的转动间隙都完全按照实物的装配关系搭建，可直接用于设备的整体装配干涉检查、运动仿真，也可以作为脚轮选型时的尺寸参考依据，避免选型时出现安装尺寸不匹配、结构干涉的问题。
