40×40型材用重载合页铰链结构设计

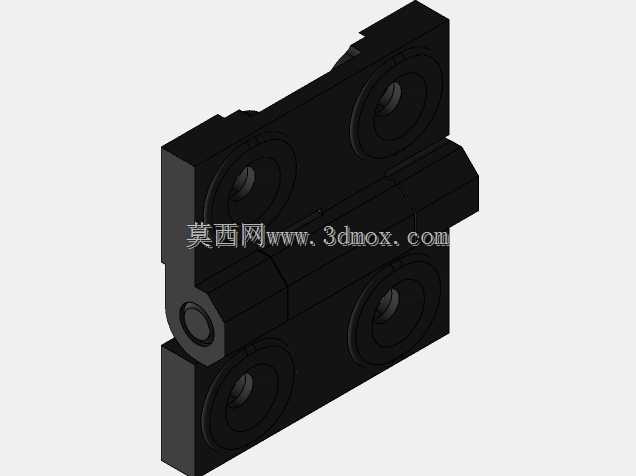

　　在工业铝型材搭建的防护围栏、设备检修门、小型设备舱门结构中，铰接部件的选型直接决定了门体开合的顺畅度与长期使用的结构可靠性，这款适配40×40规格工业铝型材的合页，就是针对这类场景做的定向结构设计。从实际安装边界来看，这款合页的两个安装页片完全匹配40系列铝型材的端面安装尺寸，页片上的沉头安装孔位完全对齐型材端面的中心槽道位置，不需要额外做打孔偏移，安装时直接使用对应规格的T型螺栓或者端面安装螺丝就能完成固定，不需要在型材上做二次钻孔加工，能大幅减少现场装配的加工工作量。

　　从功能特性上看，这款合页采用了中间销轴贯穿的铰接结构，销轴与页片的铰接孔之间做了间隙配合优化，既保证开合过程中没有卡滞感，又能控制径向窜动量在0.1mm以内，避免门体安装后出现下垂错位的问题。页片本身采用了加厚的实体结构，相比薄钣金冲压的合页，它的抗侧向载荷能力更强，即使是安装厚度较大的亚克力防护门、钣金门板，长期开合也不会出现页片变形的问题。合页的两个安装面都做了平面度处理，安装后能完全贴紧型材表面与门板安装面，不会出现局部间隙导致的安装歪斜。

　　在设计思路上，这款合页没有采用外露螺丝的结构，所有安装沉孔都做了足够的深度，螺丝锁紧后头部完全沉入页片平面以下，不会突出表面刮擦过往的操作人员或者管线，也能避免螺丝长期外露出现锈蚀的问题。铰接位置的销轴两端做了封边处理，不会在开合过程中出现销轴窜出脱落的情况，日常使用过程中不需要额外加注润滑油，配合面的耐磨性能足以满足工业场景下数万次开合的使用需求。

　　从应用场景拓展来看，这款合页除了适配标准40×40工业铝型材的门体安装，也可以用在同尺寸的方管框架铰接位置，只要安装面的平面度满足要求，都能实现稳定的铰接连接。在做结构设计选型时，需要注意合页的开合转动半径，安装时要预留足够的侧边间隙，避免门体开合过程中与框架立柱出现干涉，同时要根据门体的总重量选择对应数量的合页，单扇高度超过1米的门体建议安装至少三个合页，分散载荷避免单个合页受力过大出现变形。

　　在三维建模过程中，这款合页的所有安装孔位、外形尺寸都完全匹配现有40系列铝型材的安装标准，建模时已经把安装沉孔的深度、销轴的配合间隙都做了准确还原，导入设备整体装配时不需要再做额外的尺寸修正，可以直接用来做装配干涉检查、生成工程图，也能直接导出加工尺寸用于定制生产。合页的外形做了边角倒钝处理，没有尖锐的棱角，符合工业设备的安全设计要求，安装后整体外观简洁规整，不会破坏设备整体的视觉一致性。

　　实际使用过程中，这款合页的铰接阻尼感适中，门体开合到任意角度都不会出现自行晃动的情况，也不会因为阻尼过大导致开门费力，针对有定位需求的场景，还可以在销轴位置加装阻尼顶丝，调整开合的阻尼力度，满足不同场景的使用需求。相比市面上常见的外露式铝型材合页，这款合页的整体结构强度更高，适合用在有一定载荷要求的设备门、防护门位置，不需要频繁更换维护，能有效降低设备后期的运维成本。
