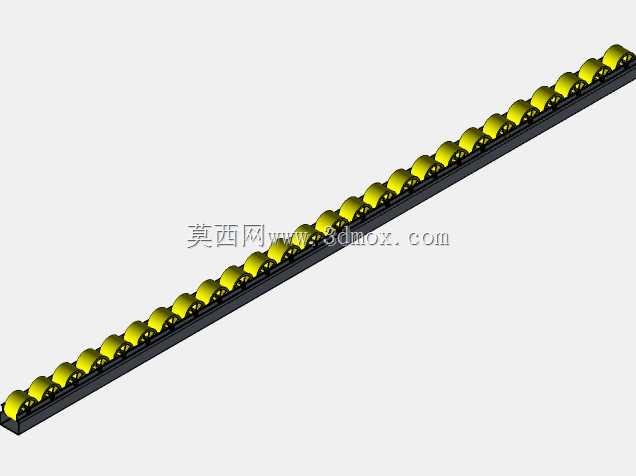

长条形多滚轮重载导向滑轨结构

　　这类长条形多滚轮导向结构，常应用在自动化生产线的物料移载工位、仓储分拣线的货道导向段，以及重型工装夹具的直线滑移路径上，区别于普通滑动摩擦导轨，它采用阵列排布的滚轮作为承载接触件，能大幅降低运动过程中的摩擦阻力，即便在无持续润滑的工况下，也能保持顺畅的直线运动状态，适合中长行程的往复移载场景。从结构设计逻辑来看，主体采用一体化挤压成型的槽型铝型材作为基座，型材截面自带滚轮安装卡槽，不需要额外加工安装孔位就能完成滚轮组件的定位装配，既压缩了整体加工成本，也保证了整根导轨的直线度基准，避免多段拼接带来的形位公差累积。每一组滚轮都采用独立的销轴定位，滚轮外圈包覆聚氨酯材质，既能提供足够的承载能力，

　　也能在接触被导向工件时避免硬接触刮伤工件表面，滚轮的安装座预留了微小的偏心调节余量，装配时可以通过微调偏心量来调整整列滚轮的顶面共面度，补偿型材加工带来的平面度误差，保证工件在导轨上移动时不会出现卡顿、翘边的问题。在安装边界设计上，导轨基座的底部预留了标准T型槽结构，可以直接通过T型螺栓与设备机架的铝型材框架连接，不需要额外制作转接安装板，单根导轨的标准长度可以根据实际工位需求裁切，端部可以加装对接定位销，实现多根导轨的无缝拼接，满足超长行程的使用需求。导轨的整体截面宽度控制在较窄的范围内，不会占用过多的设备安装空间，滚轮突出基座顶面的高度经过统一计算，保证被导向工件放置后，底部与导轨基座之间留有足够的排屑间隙，

　　生产过程中产生的切屑、灰尘不会堆积在接触面上造成运动卡滞。实际应用中，这类导轨既可以作为单向输送的承载导向件，配合皮带或者链条机构完成工件的直线输送，也可以成对平行布置，作为滑移工作台的导向支撑，承受工作台及搭载工件的垂直载荷，同时限制工作台的横向偏移，保证运动轨迹的直线度。设计过程中需要重点校核每一组滚轮的额定载荷，根据整根导轨上的工件总重量以及支撑点间距，计算单颗滚轮承受的最大正压力，确保载荷在滚轮的额定承载范围内，避免长期使用后滚轮出现变形、卡滞的问题；同时要控制相邻滚轮的间距，间距过大会导致工件在两个滚轮之间出现下沉挠度，尤其是输送薄板类工件时，过大的滚轮间距会让工件产生明显的上下颠簸，影响输送稳定性，

　　间距过小则会增加不必要的成本与装配工作量，需要根据常见输送工件的刚性、重量匹配最优的滚轮排布密度。滚轮的销轴采用不锈钢材质，避免车间潮湿环境下出现锈蚀影响滚轮转动，销轴与滚轮之间内置自润滑轴承，不需要定期加注润滑脂就能维持长期的转动顺畅性，降低设备的日常维护工作量。导轨的基座表面做硬质阳极氧化处理，表面硬度达到HV400以上，具备良好的耐磨性能，即便有工件碎屑掉落在基座表面，也不会轻易刮伤基座的基准面，长期使用后依然能保持安装基准的精度。在一些需要频繁启停的输送工位，这类滚轮导轨的低摩擦特性还能降低驱动机构的负载，减小驱动电机的选型功率，间接降低设备的整体制造成本与运行能耗。不同于滚珠直线导轨的高精度导向定位，这类滚轮导向结构更侧重中低精度、长行程、高承载、免维护的使用场景，对安装面的平面度要求更低，即便机架的安装面存在一定的平面度误差，也可以通过滚轮的偏心调节补偿安装误差，大幅降低现场安装调试的难度，非常适合物流分拣、包装生产线、木工加工输送这类对导向精度要求不是极高，但对运行稳定性、维护便捷性要求较高的应用场景。
