蘑菇头旋转复位式急停按钮结构设计

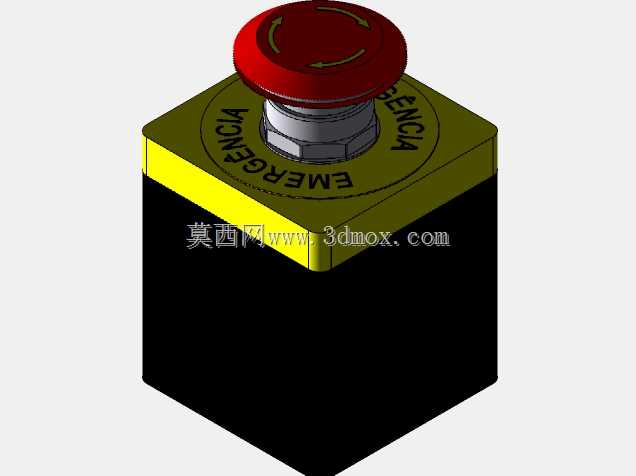

　　在工业设备的安全控制回路里，急停按钮是触发频次极低但可靠性要求拉满的核心元件，但凡涉及人员操作的生产设备、输送线、加工单元，都必须在操作可达的显眼位置配置这类元件，它的存在直接关系到异常工况下能不能第一时间切断动力输出，避免机械伤害、设备碰撞这类恶性事故发生。这次建模的这款急停按钮采用经典的蘑菇头按压触发、旋转复位结构，和普通自复位按钮不同，它的触发动作不需要持续施力，只要按到额定行程就会保持锁止状态，不会因为操作人员松手或者现场振动就弹起复位，必须手动顺时针或者逆时针旋转指定角度才能解除锁止，从机械结构上杜绝了误复位带来的二次风险。从结构分层来看，顶部的红色蘑菇头操作帽采用大直径圆弧过渡设计，直径比普通按钮大出近一倍，

　　哪怕操作人员戴着手套、或者在慌乱状态下拍按，也能轻松触碰到操作面，不会因为接触面积太小出现按空的情况，操作帽表面做了环形箭头标识，直接标注复位的旋转方向，现场人员不需要额外培训就能看懂操作逻辑，箭头下方的环形基座做了黄色的警示色涂装，和红色操作帽形成强烈的色彩反差，哪怕在光线不佳的车间角落，也能快速定位到按钮位置。按钮的安装基座采用方形结构，和常见的圆形安装座不同，方形基座在面板安装时能自带防转特性，不需要额外加防转销或者打定位孔，只要在面板上开出对应尺寸的安装孔，从背面拧紧锁紧螺母就能完成固定，安装孔的适配尺寸遵循通用的工业按钮安装标准，和市面上主流的22mm安装孔位完全兼容，不管是新做设备面板还是替换旧设备上的损坏按钮，

　　都不需要重新扩孔或者改孔，能直接替换安装。内部的锁止结构采用棘轮卡槽设计，按压时操作帽带动内部推杆向下运动，触发触点模块的常闭触点断开，同时棘轮卡入卡槽完成位置锁止，旋转操作帽时棘轮跟随转动脱离卡槽，弹簧带动推杆复位，触点重新闭合，整个动作的行程控制在4mm左右，按压力度控制在50N上下，既不会因为力度太轻出现误触发，也不会因为力度太大导致紧急情况下按不动。触点模块采用标准的模块化设计，可以根据控制回路的需求搭配常闭、常开触点组合，常规安全回路里至少配置一常闭触点直接切断动力回路的接触器线圈，额外的触点可以接PLC输入做状态反馈，不需要额外加装辅助触点。安装时需要注意按钮的操作面要高出面板表面至少5mm，周围不能有遮挡物，

　　保证手掌拍按的时候不会碰到周边的其他按钮或者元件，按钮的接线要采用压接端子，避免虚接导致安全回路失效，日常巡检时要定期按压测试触发是否顺畅，旋转复位是否卡滞，避免因为内部进尘、弹簧锈蚀导致动作失效。这类急停按钮的应用场景覆盖几乎所有工业生产领域，从冲压设备、焊接工作站这类高危加工设备，到输送线、包装线这类连续运行的生产线，再到起重设备、工程机械这类移动作业装备，只要存在机械运动风险的区域，都需要在操作位、设备出入口、巡检通道旁配置对应的急停按钮，而且所有急停按钮的触点必须直接接入安全回路，不能通过通讯总线或者程序逻辑中转，避免因为通讯延迟或者程序跑飞导致急停指令失效。建模过程中重点还原了按钮的各部件装配关系，操作帽和基座的配合间隙控制在0.3mm以内，既保证旋转动作顺畅，又不会出现太大的晃动，锁紧螺母的螺纹采用标准的公制细牙螺纹，和实际安装用的螺母规格完全一致，底部的触点模块预留了接线端子的安装空间，能直观看到接线位置和走线方向，不管是做设备的三维布局演示，还是做操作面板的干涉检查，都能直接调用这个模型完成装配，不需要额外调整尺寸。
