双手操作安全防护装置结构设计

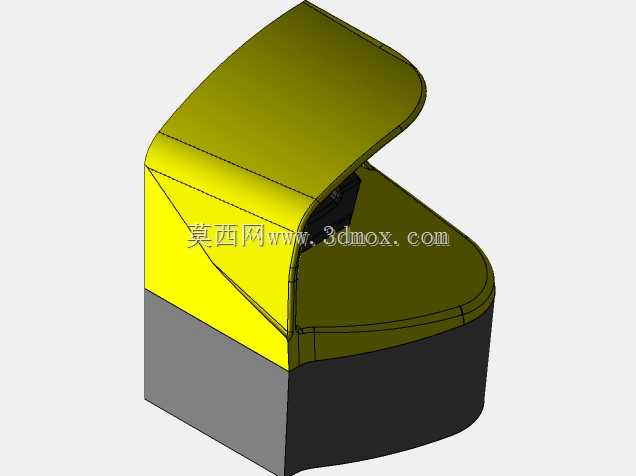

　　在冲压、剪切等存在手动上下料作业风险的机械设备工位，操作人员手部进入危险作业区间的风险始终是设备安全设计的核心管控点，这类双手操作防护结构的核心作用，就是通过强制操作人员双手同时脱离危险区域触发控制回路，从操作逻辑层面杜绝单手操作、手部误入危险区引发的机械伤害事故。不同于传统的光电防护、围栏防护，这类防护结构直接集成在操作工位的控制端，不需要额外占用设备周边的安装空间，操作人员的作业动作和触发动作完全重合，不会额外增加操作步骤带来的效率损耗。从结构设计逻辑来看，整个装置分为下部的安装基座、上部的操作触发区以及外围的防护壳体三个核心部分，下部基座采用下沉式的安装结构，底部预留标准的安装孔位，可以直接固定在设备操作台面的预设安装位上，

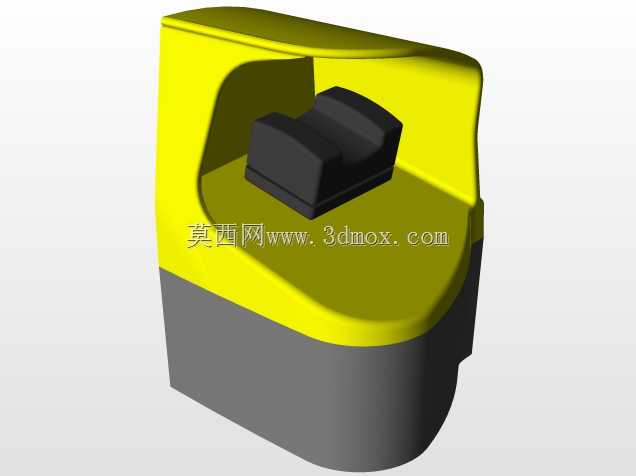

　　安装边界适配多数通用冲压设备的操作台开孔尺寸，不需要对原有设备台面做额外的改制加工，基座内部预留控制元件的安装腔，可以容纳对应的控制按钮、接线端子以及回路触发模块，腔体做了阶梯式的挡边设计，日常作业过程中的切削液、金属碎屑不会顺着缝隙进入腔体内部，避免内部元件因为积屑、受潮出现接触不良的问题。上部的操作触发按键采用符合人体手部自然放置姿态的弧面造型，按键的按压行程做了分段设计，前半段为空行程，后半段为触发行程，只有两个按键同时被按压到触发行程区间，对应的设备控制回路才会导通，任意一个按键提前松开或者按压行程不足，设备都会立即停止作业回路的输出，从结构上避免单手握持异物按压按键、单手触发的违规操作可能。外围的防护壳体采用上包式的造型，

　　从基座位置向上延伸形成半包围的防护区，壳体的上沿做了圆滑的弧面过渡，不会在操作人员手部放置时形成尖锐的磕碰棱边，同时壳体的遮挡范围刚好覆盖按键的侧方区域，避免作业过程中飞溅的金属屑、边角料落到按键表面造成卡滞，也能防止操作人员用手肘、身体其他部位误触按键触发设备。在实际的工位适配过程中，这类防护结构的操作面高度设置在操作人员站立作业时手肘自然弯曲的高度区间，不需要操作人员抬手或者弯腰完成按压动作，长时间重复作业也不会产生额外的肢体疲劳，两个按键的间距刚好匹配成年人双手自然张开的放置距离，按压时手腕可以自然搭在壳体的前沿支撑位，减少长时间操作的腕部负荷。结构的材质选择上，接触操作人员手部的按键区域采用耐磨的防滑材质，

　　表面做细微的防滑纹理，即使手部沾有少量切削液、油污也不会出现打滑按空的情况，外部壳体采用高强度的工程材质，日常的工具磕碰、工件剐蹭不会出现开裂变形，壳体和基座的连接采用隐藏式的卡扣结构，日常维护清理内部积屑时不需要额外拆卸固定螺丝，掀开卡扣就能打开壳体完成内部清理和元件检修。从安装适配的角度来说，整个装置的外轮廓尺寸控制在小型操作盒的区间范围内，不会遮挡操作人员观察设备作业区的视线，操作人员在按压按键的同时可以直接观察到模具工位的工件状态，不需要侧身或者偏移视角确认工件位置，接线位置设置在基座的后侧下方，走线可以顺着设备台面的走线槽直接接入设备的控制回路，外露的接线部分被基座的挡边完全遮挡，不会被掉落的工件砸破线缆绝缘层。这类防护结构的设计核心并不是单纯的控制按钮集成，而是从操作行为逻辑出发，把安全管控的要求嵌入到操作人员的常规作业动作里，不需要操作人员额外执行安全确认步骤，只要按照正常的作业流程放置工件、双手按压触发，就能自然满足安全防护的要求，避免因为额外的安全操作步骤导致操作人员嫌麻烦刻意短接安全回路、绕过防护装置的情况，在实际的车间应用场景里，这类结构相比外置的安全光栅、防护门，故障点更少，维护成本更低，对作业效率的影响也最小，非常适合中小型冲压设备、压装设备的手动上下料工位安全改造和新机配套设计。
