棘轮式双钩紧线器结构设计方案

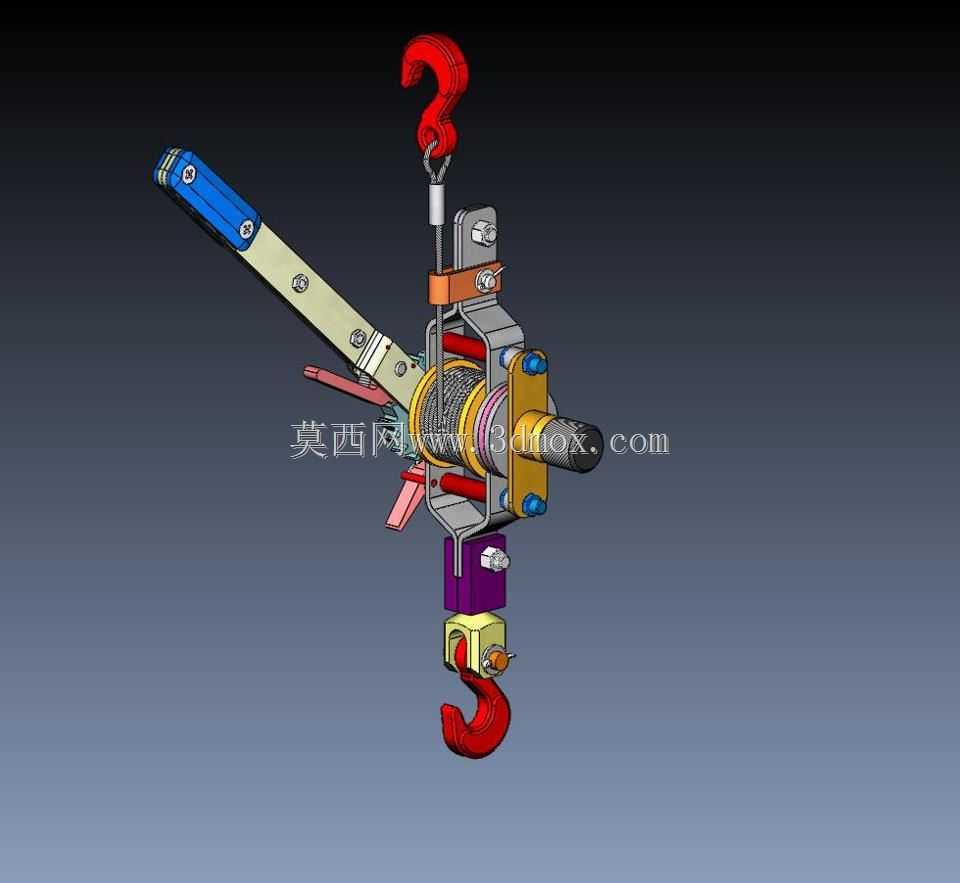

　　在输配电线路架设、货运货物捆扎固定、轻型构件吊装对位这类需要对柔性索具施加预紧拉力的作业场景里，这类带棘轮锁止结构的双钩张紧工具是一线作业人员最常接触的手动工装，区别于普通手拉葫芦的大吨位起重定位，它的核心作用是在小载荷范围内提供可控的线性张紧力，同时依靠机械锁止结构维持拉力不发生卸力回弹。从结构组成来看，整套机构以中部的棘轮卷筒为核心受力载体，卷筒内部加工有与传动丝杠配合的梯形内螺纹，转动操作手柄时，棘轮爪会卡入棘轮齿槽带动卷筒单向旋转，进而通过螺纹传动带动两端的连接座产生相对位移，实现上下吊钩间距的缩小，以此对连接在两个吊钩之间的钢丝绳、编织绑带或者拉线施加张紧拉力。操作手柄的长度经过受力匹配设计，

　　在单人手臂施力的合理力矩范围内，就能输出满足作业要求的张紧力，手柄外层包裹的防滑绝缘套，除了提升握持摩擦力之外，在带电线路周边作业时也能提供基础的绝缘防护，降低误触带电体的安全风险。上下两个吊钩均采用带安全防脱卡舌的锻造钩体结构，上吊钩通过铰接吊环与上部固定架连接，可实现360度的水平方向转动，适配不同角度的挂点位置，避免索具出现扭转打结的问题；下吊钩通过可调节的连接螺杆与下部移动座相连，可根据初始挂接的间距需求微调吊钩伸出长度，减少空行程操作的时间。中部的棘轮锁止机构采用对称布置的双棘爪设计，相比单棘爪结构，它的受力承载能力提升近一倍，同时在作业过程中即便其中一个棘爪出现磨损滑脱，另一个棘爪依然能卡入棘轮齿槽实现锁止，

　　避免拉力突然释放引发的安全事故；棘爪的解锁拨片设置在机构侧方，需要卸力时只需拨动拨片让棘爪脱离棘轮齿槽，即可反向转动手柄实现缓慢卸力，操作时可通过控制手柄转动速度精准控制卸力节奏，避免索具突然回弹。从安装边界和尺寸适配角度来说，这类紧线器的整体收拢长度控制在常规手动工具的便携范围内，最大张开行程可覆盖多数线路张紧、货物捆扎的间距需求，卷筒的容绳槽宽度经过匹配设计，可适配常规直径的镀锌钢丝绳以及高强度纤维绑带，不会出现绳索卡滞、脱槽的问题；整体框架采用冲压折弯成型的钢板拼焊结构，在保证整体结构刚度的前提下尽可能控制自重，方便作业人员随身携带至高空、野外等无起重辅助设备的作业场景。在结构设计过程中，需要重点校核几个核心受力位置的强度：

　　首先是棘轮齿的接触挤压强度，要保证在额定最大拉力下，棘爪与棘轮齿的接触面不会发生压溃变形，导致锁止失效；其次是卷筒内部传动螺纹的剪切强度，梯形螺纹的牙型角度和螺距选择要兼顾传动效率和自锁性能，避免在承受静拉力时螺纹出现滑牙回转；另外上下吊钩的钩颈位置需要做应力集中优化，在钩体弯曲处采用大圆弧过渡，避免长期受拉出现疲劳裂纹。实际作业使用时，这类工具不允许超出额定载荷进行斜拉、歪吊，两个吊钩的挂接位置要保证受力方向与机构中心轴线重合，避免框架承受额外的侧向弯矩，导致框架变形、棘爪卡滞；日常存放时要定期在棘轮齿面、传动螺纹位置涂抹润滑脂，减少棘爪和螺纹的磨损，同时要检查吊钩防脱卡舌的弹簧弹力，保证卡舌能始终贴合钩口位置，防止索具从钩口脱出。相比液压式、电动式的张紧工具，这种纯机械结构的棘轮紧线器没有密封件、电池、液压管路这类易损部件，在高低温、多粉尘、淋雨的野外作业环境下可靠性更高，不需要额外的动力源就能完成作业，维护成本也更低，是电力施工、物流捆扎、设备安装领域不可或缺的手动作业工装。
