直列四缸内燃机引擎结构三维建模

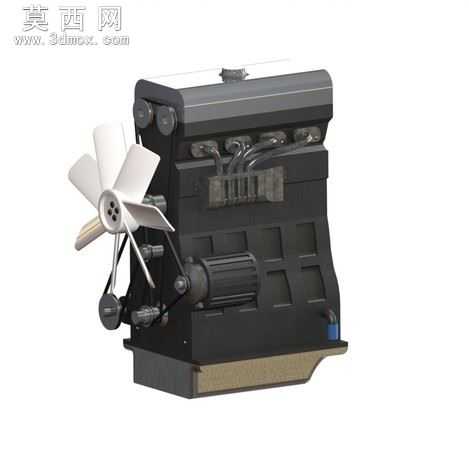

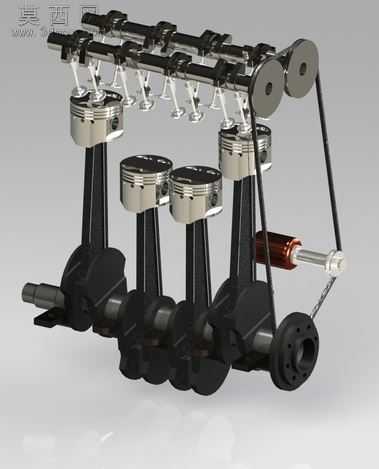

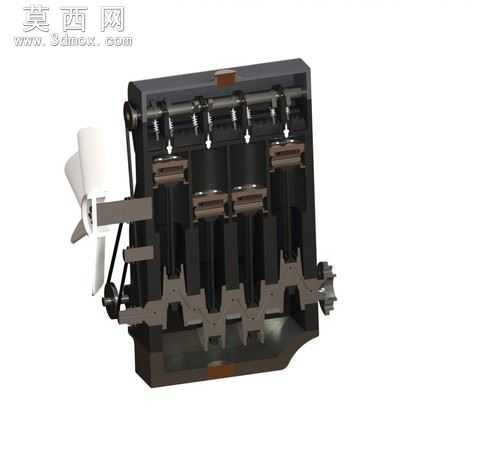

本模型为直列四缸内燃机引擎的完整三维结构建模，完整还原了往复式内燃机的核心工作组件与装配逻辑，建模过程依托三维设计软件完成，从核心动力传递逻辑出发搭建整体装配框架。模型首先完成缸体主体的基础建模，精准还原四个气缸的直列排布结构，对气缸内壁、曲轴箱腔体的尺寸做了适配性设计，保证各运动组件的装配间隙符合机械运动逻辑。随后依次完成活塞组件、连杆组件、曲轴组件的独立建模：每个活塞配套还原了活塞环、活塞销的细节结构，连杆做了大小端的区分与加强筋结构设计，曲轴则精准还原了四个曲柄销的相位角设计，匹配四缸引擎的做功顺序，保证运动仿真时的逻辑合理性。配气机构部分，模型完整还原了顶置气门、气门弹簧、凸轮轴、正时传动组件的结构，清晰呈现气门开闭与曲轴转动的正时关联，前端散热风扇、传动带轮等附件也做了等比例还原，完整呈现内燃机前端的动力输出与散热结构布局。材质渲染阶段，针对不同组件做了差异化材质区分：缸体、曲轴等承重结构件采用铸铁哑光金属材质，气门弹簧、传动部件采用亮面钢材材质，散热风扇采用工程塑料材质，通过材质差异清晰区分不同功能组件，让整体结构层次分明。设计过程中以真实内燃机的工作原理为核心参考，虽为创意化尺寸设计，但严格遵循往复式内燃机的机械运动逻辑，各组件之间的装配关系完全符合实际机械装配要求，既完整呈现了内燃机从进气、压缩、做功到排气的全流程结构载体，也清晰展示了化学能转化为机械能的核心结构路径，可用于内燃机原理教学、结构认知参考，也可作为动力类机械设计的参考素材，帮助理解动力核心的装配逻辑与运动原理。
