非接触式RFID门禁读卡器结构设计

　　这款非接触式读卡终端的结构设计，核心围绕高频射频识别场景的实际使用需求展开，日常部署在写字楼出入口、园区闸机、社区单元门、考勤点位等场景，承担身份凭证读取、门禁权限核验、刷卡触发通行的核心功能，用户无需将卡片与设备接触，只需将RFID卡片、NFC手机等凭证靠近设备感应区域，即可完成信息交互，相比传统接触式读卡设备，能减少物理磨损，提升通行核验效率，也能降低设备因插拔、接触造成的结构损坏概率。

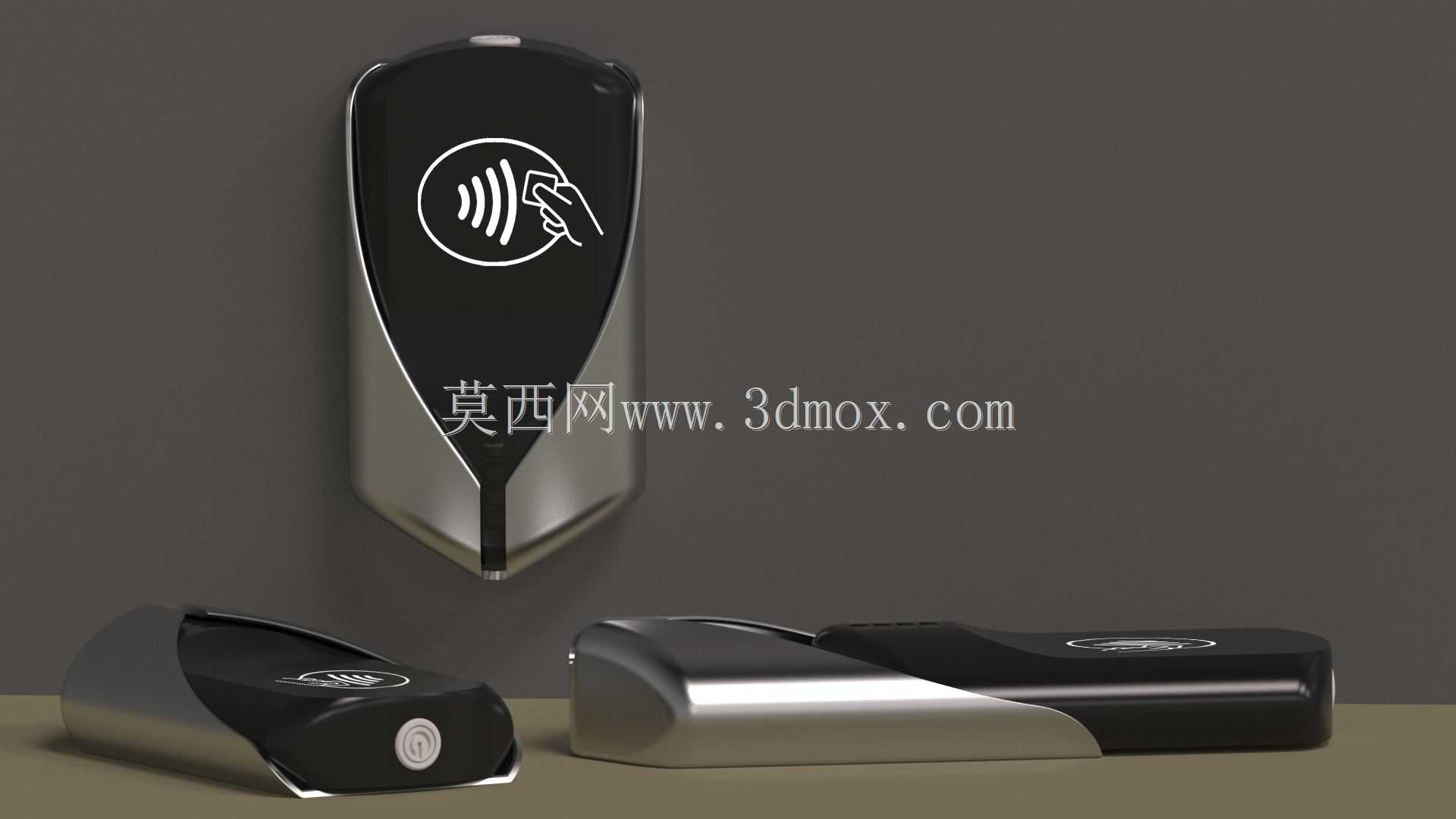

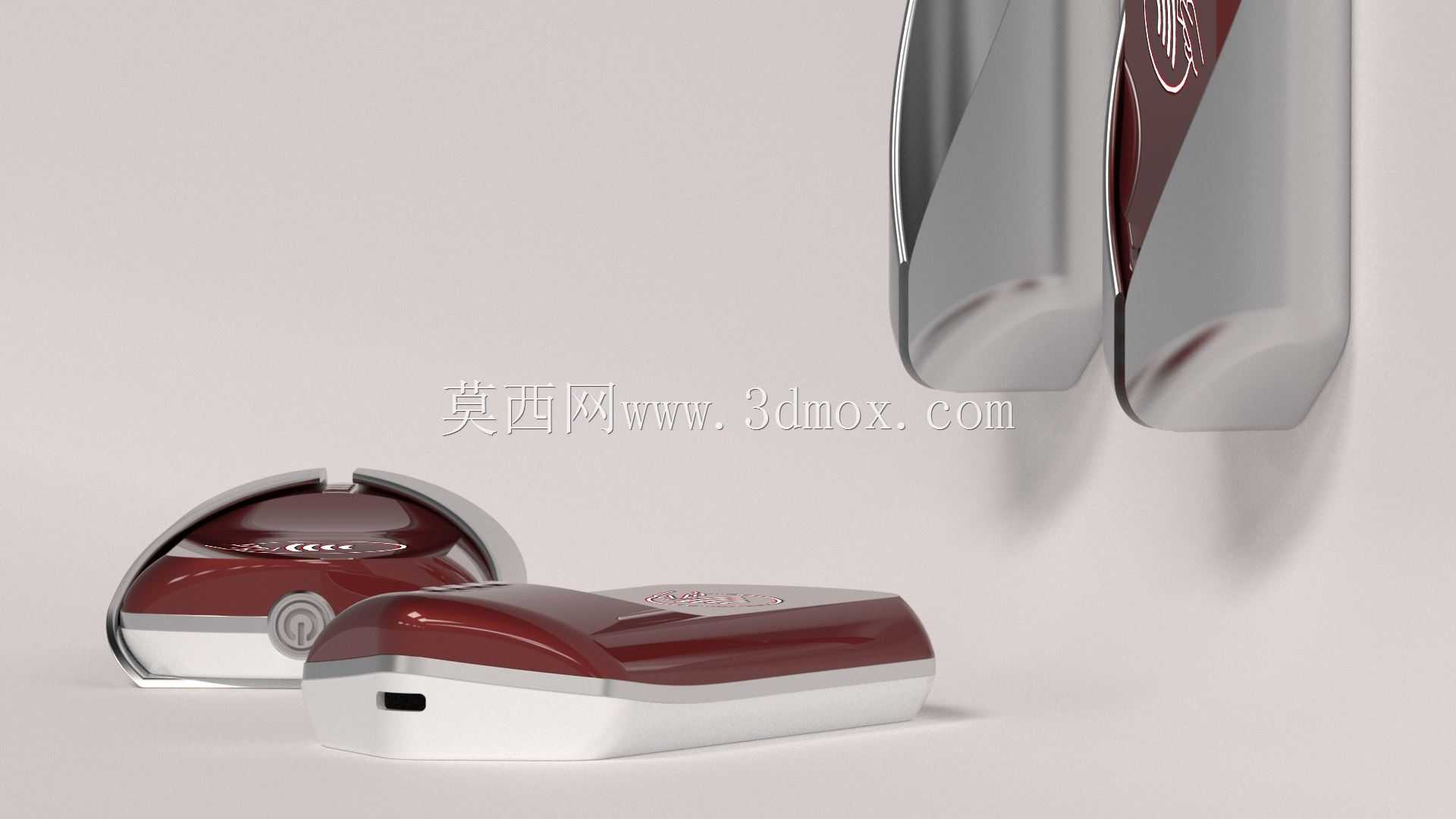

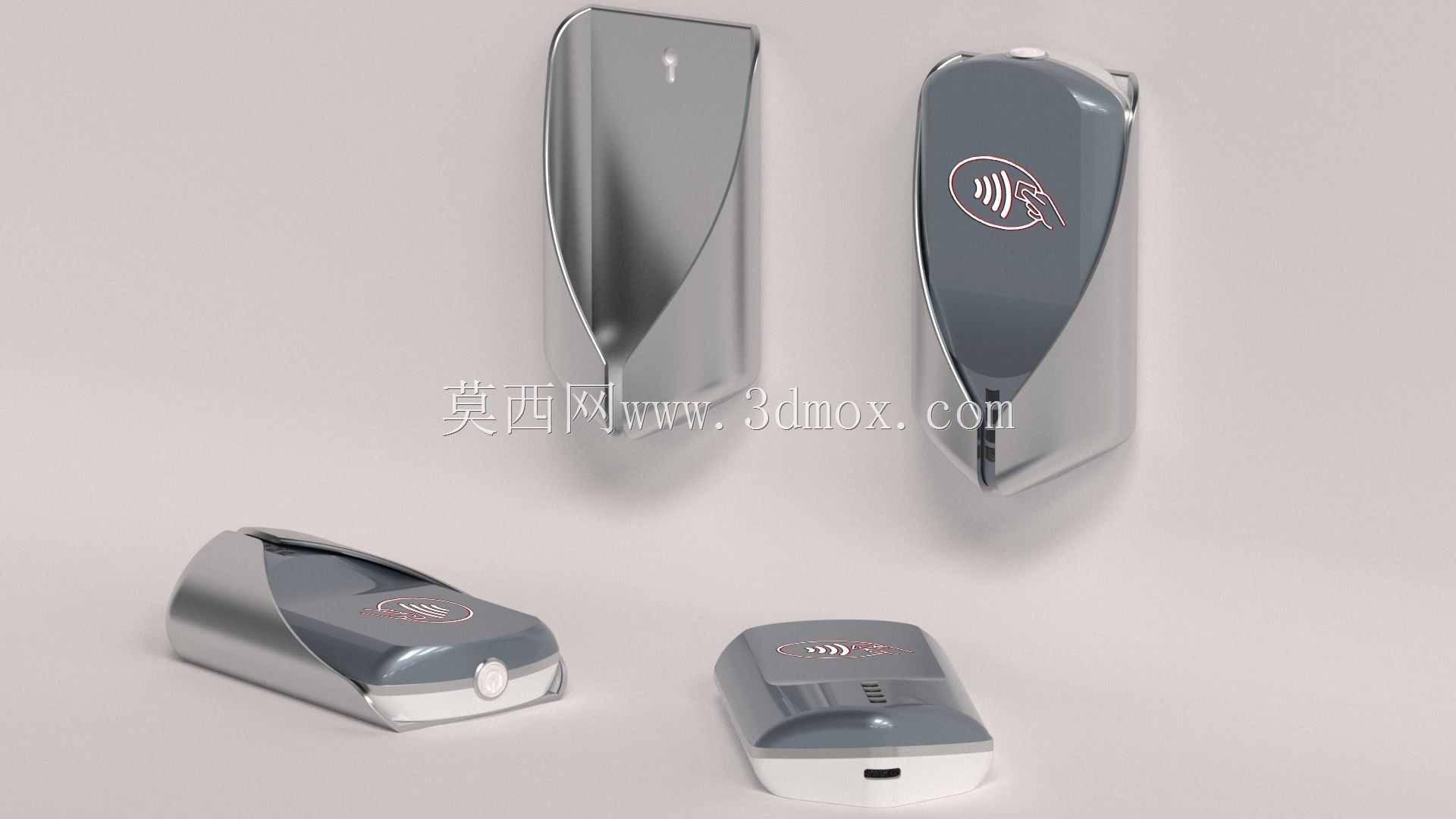

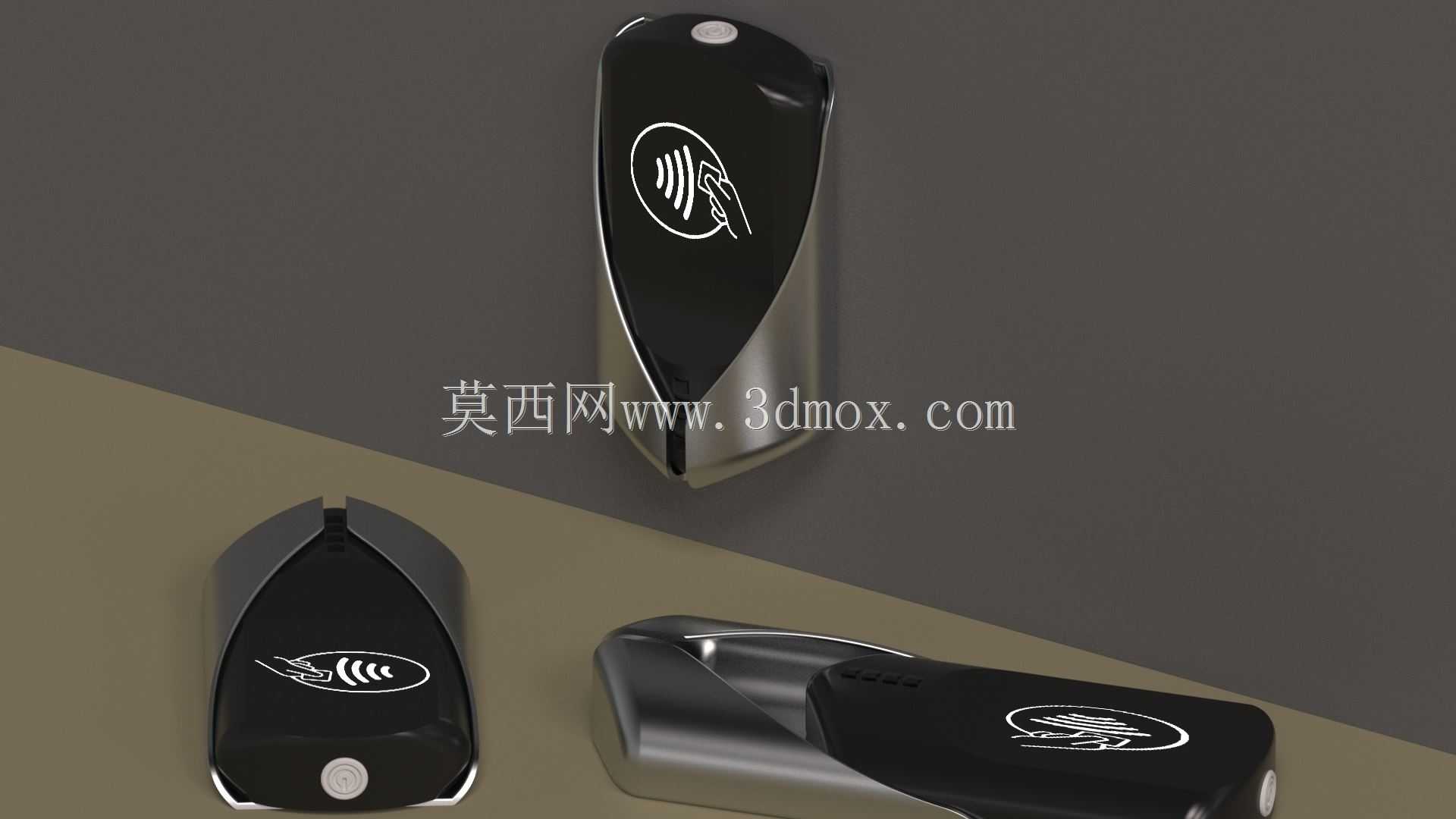

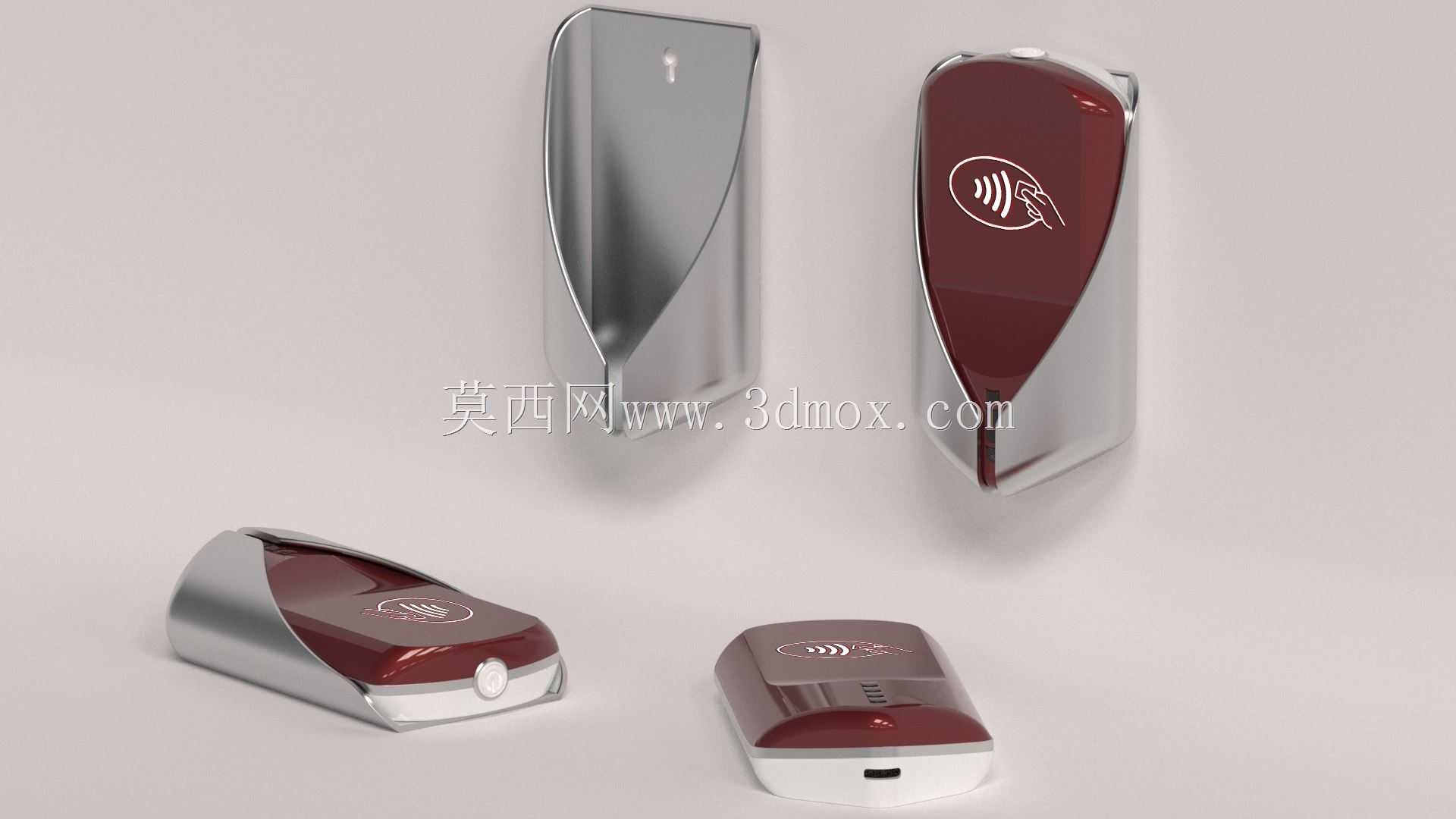

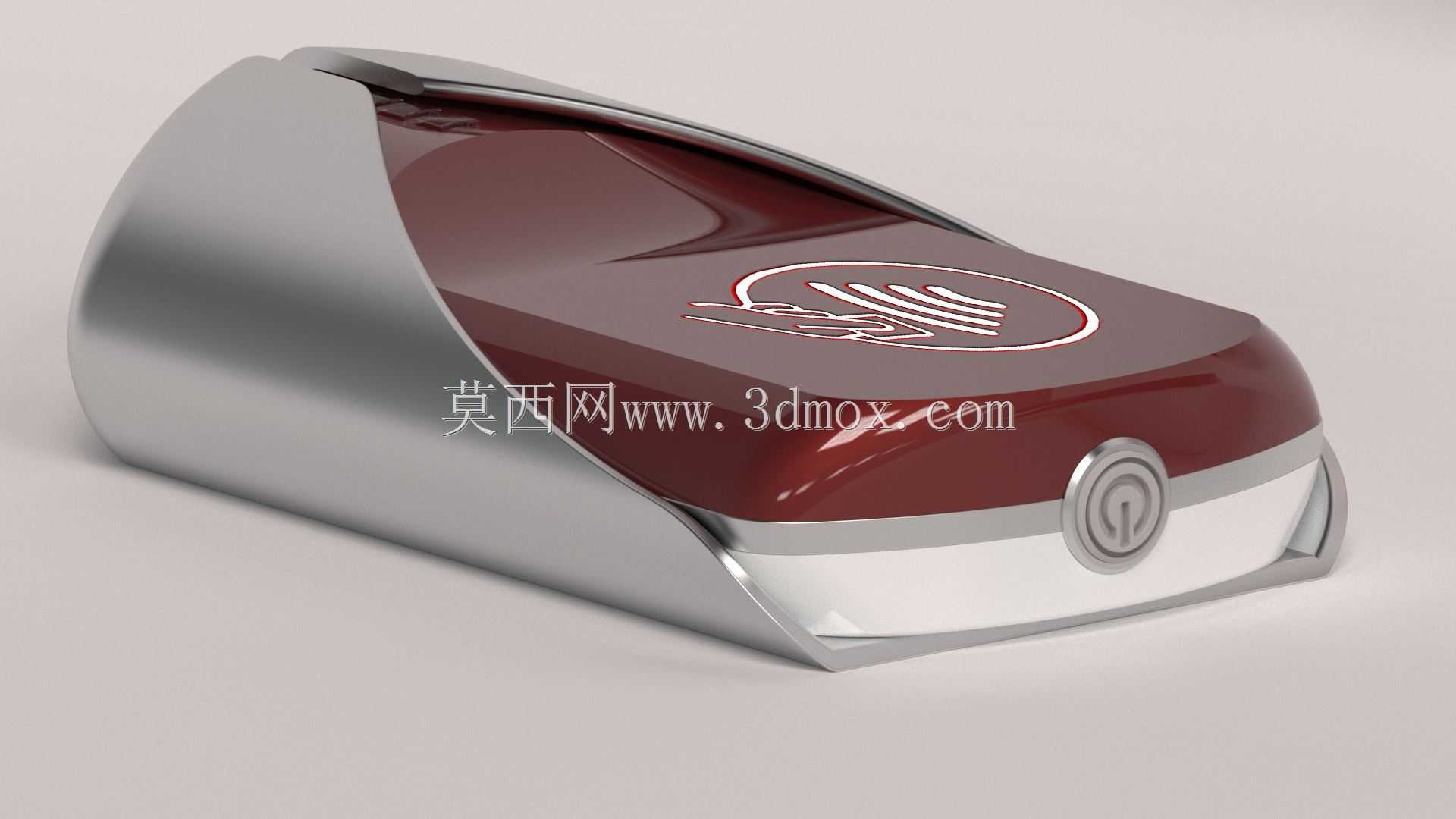

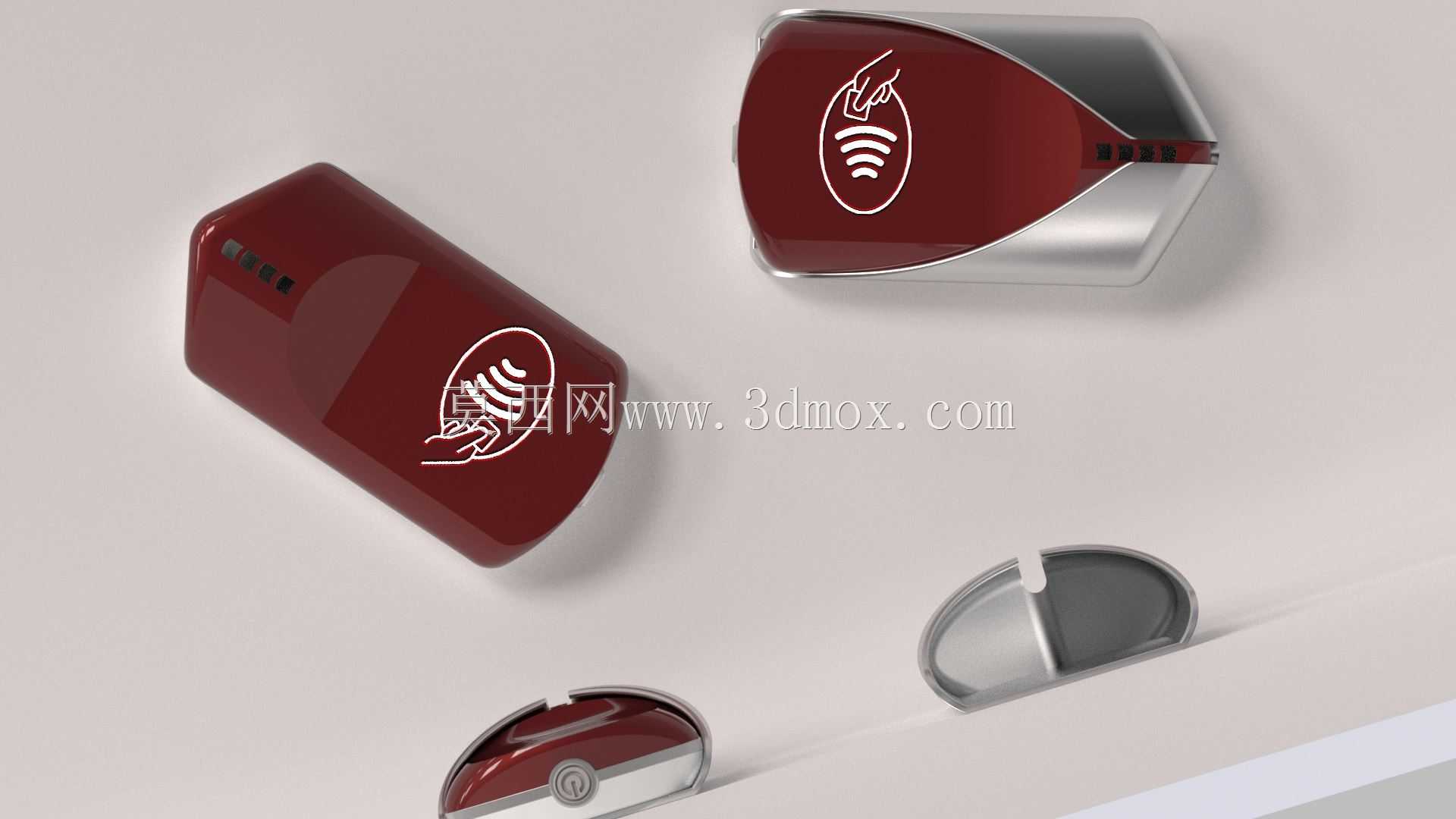

　　从结构设计思路来看，首先要兼顾射频信号的穿透性与外壳的结构防护性，外壳主体采用流线型弧面过渡设计，没有尖锐棱角，一方面能避免安装使用过程中磕碰划伤过往人员，另一方面弧面造型能让感应天线的信号辐射范围更均匀，减少金属外壳对射频信号的屏蔽影响——设备的侧边包边采用金属质感的结构件，既提升外壳的抗冲击强度，也能在公共场景下提升设备的耐用性，正面的感应区域采用非金属材质覆盖，保证13.56MHz频段的射频信号可以无阻碍穿透，识别距离控制在5-10cm的合理区间，既避免距离过远造成的误识别，也不会因为距离过近需要用户刻意贴合卡片，适配日常快速通行的使用节奏。

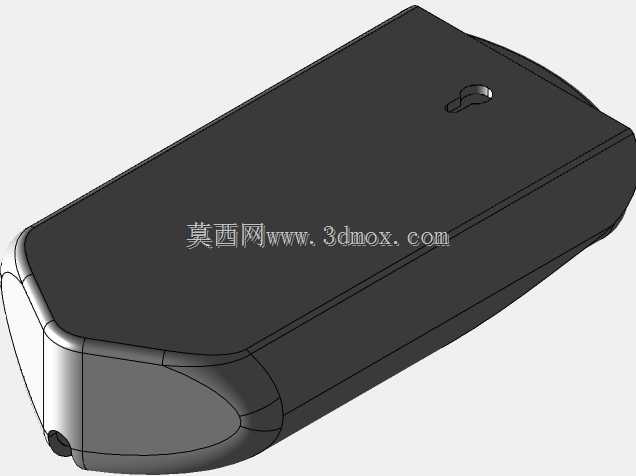

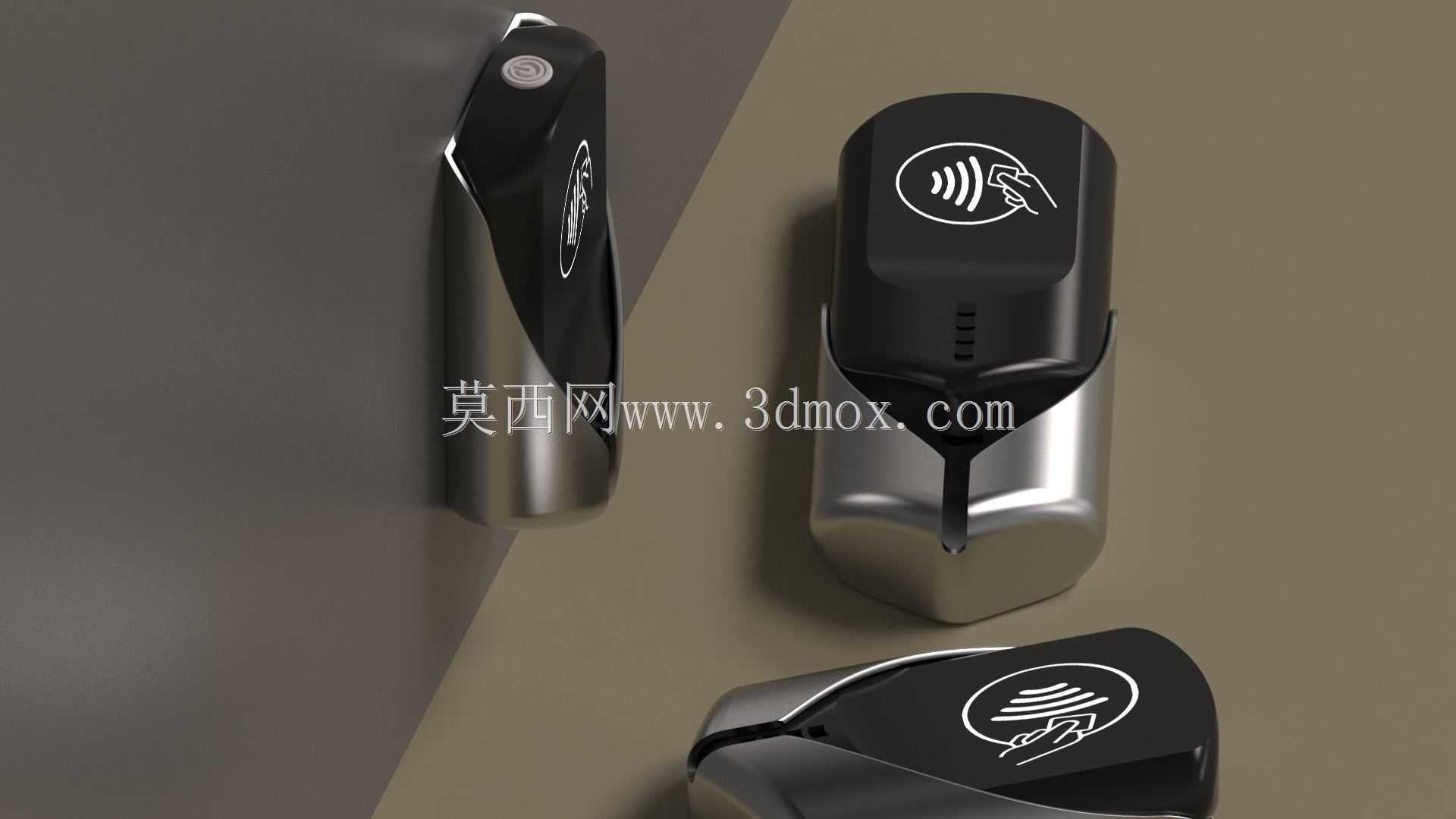

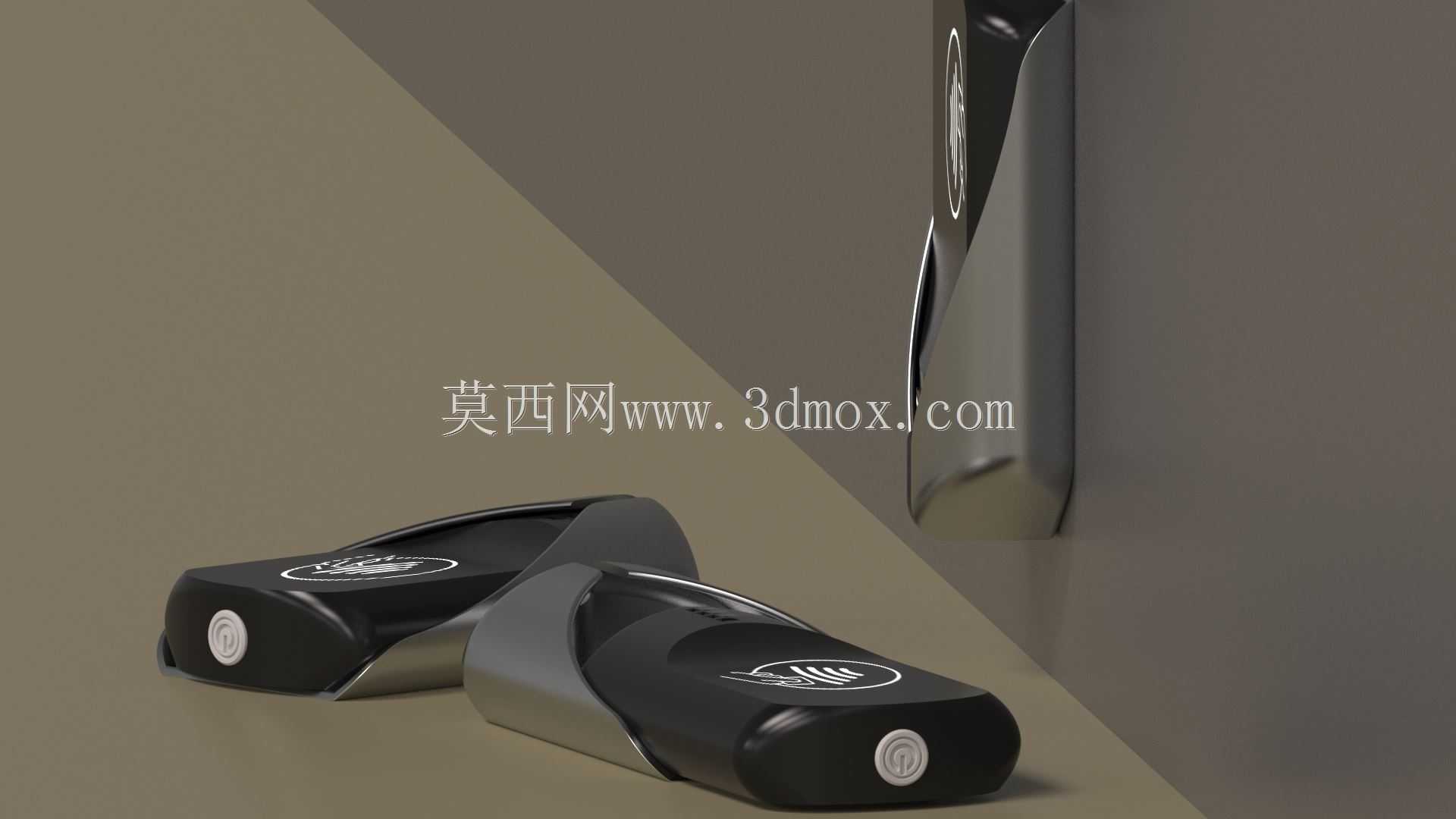

　　设备的外形尺寸控制在手掌可握持的紧凑范围内，整体厚度不超过20mm，安装时可以采用壁挂式安装，背部预留标准的86盒安装孔位，适配常规墙面底盒的安装边界，不需要额外定制安装支架，降低现场施工的改造成本；也可以直接嵌入闸机面板的预留槽位，安装时设备正面与闸机表面齐平，不会突出过多造成通行剐蹭。外壳的拼接采用卡扣加密封胶圈的结构，拼接缝隙控制在0.1mm以内，能满足日常公共场景下的防尘防泼溅需求，避免清洁用水、灰尘进入设备内部损坏电路板。正面的感应标识采用凹印加填色的工艺，不会因为长期触摸摩擦出现标识脱落的问题，用户可以直观找到读卡区域，减少无效刷卡的操作。

　　设备的内部结构做了分层设计，最上层是感应天线层，紧贴正面非金属盖板布置，最大化信号读取效率；中间层是核心电路板层，预留了主控芯片、射频模块、接线端子的安装位，电路板与外壳之间设置有定位柱和减震泡棉，避免运输、安装过程中的震动造成元器件虚接；最下层是接线仓，预留了电源、韦根信号、通讯接口的走线空间，接线完成后可以通过背部的盖板封闭，接线处设置有防水格兰头，能固定进线同时提升密封性能。设备的边角做了R5以上的圆角处理，即使安装在人员密集的通行区域，也不会因为剐蹭造成人员受伤，外壳表面采用细磨砂质感的处理工艺，不容易残留指纹和污渍，日常维护只需要简单擦拭即可保持外观整洁，适配公共区域高频使用的维护需求。

　　在结构强度设计上，外壳主体选用抗冲击的工程塑料材质，侧边的金属包件能提升整体的抗挤压能力，即使受到日常通行过程中的意外碰撞，也不会出现外壳开裂、内部结构移位的问题。感应区域的盖板采用耐刮擦的透明材质，长期使用不会出现明显划痕，保证标识清晰可读。设备的安装固定点做了加强筋设计，壁挂安装时能承受5kg以上的垂直拉力，不会因为长期使用出现脱落松动的问题。整体结构没有多余的装饰件，所有造型设计都服务于功能实现，比如正面的弧面过渡除了提升握持、触摸的手感，也能让雨水、泼溅的液体顺着弧面流下，不会积存在设备表面渗入接缝。
