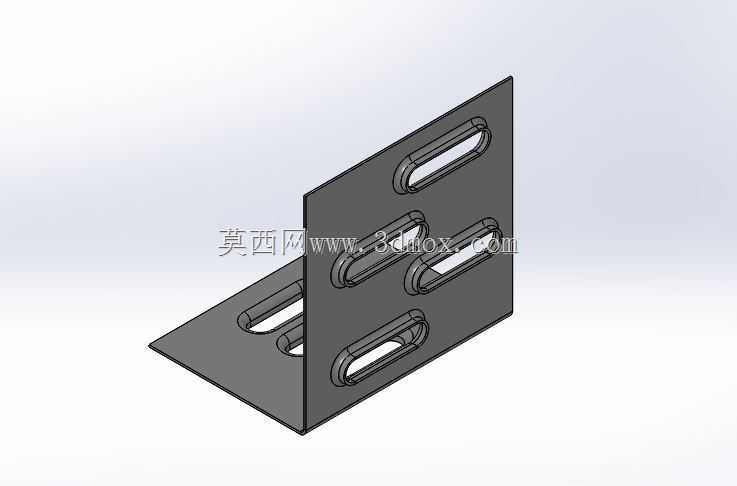

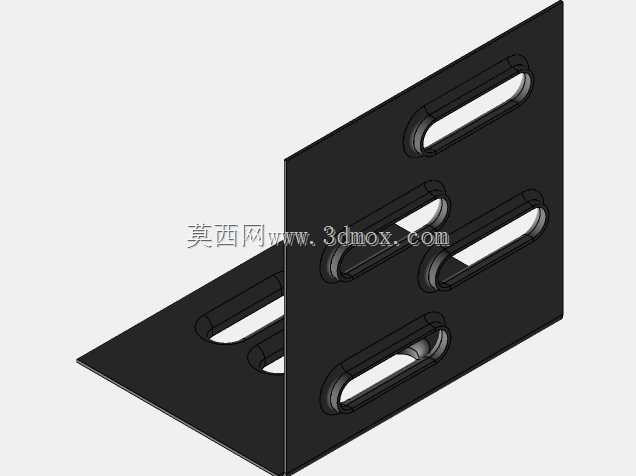

带腰形安装孔的L型直角连接支架

　　这款L型直角连接支架，是工业装配、设备搭建场景里十分常用的连接固定构件，日常在自动化线体辅件安装、小型设备机架拼接、工装治具定位固定、钣金柜体内部构件挂载等场景都能见到它的身影，核心作用是实现两个互相垂直的安装面之间的刚性连接，同时为被连接件提供可靠的支撑与定位基准，避免垂直安装的构件出现晃动、移位、角度偏移的问题。从结构设计来看，支架采用等厚板材一体折弯成型，两个互相垂直的安装面平整度控制在常规五金件的通用公差范围内，折弯处做了小半径过渡处理，既避免折弯处应力集中导致长期受力出现开裂，也不会因为折弯圆角过大影响两个安装面与被连接件的贴合度，安装时两个面都能完全贴紧被固定构件的表面，不会出现虚位。

　　两个安装面上都加工了长圆形的腰形安装孔，这种孔型的设计是经过实际装配需求考量的：相比圆孔，腰形孔预留了一定的安装调节余量，现场装配时如果被连接件的预装孔位存在小范围的加工误差，不需要重新扩孔或者返工调整预装孔位置，只需要顺着腰形孔的长轴方向微调支架位置，就能对准安装孔完成紧固件锁紧，大幅降低现场装配的对位难度，也能抵消一部分设备运行时的小幅振动带来的安装错位应力，避免长期振动下紧固件松脱。从安装边界来看，支架的两个安装面的尺寸比例适配多数轻型到中型载荷的垂直连接场景，垂直面的高度方向预留了足够的紧固件操作空间，水平面的进深尺寸也能保证支撑时的受力面足够，不会因为支撑面过窄导致被固定件出现倾覆力矩过大的问题；

　　腰形孔的宽度适配常规的内六角圆柱头螺栓、十字槽机螺钉的螺杆直径，孔的长度方向预留的调节量覆盖了常规钣金加工、型材裁切的常见公差范围，不需要额外做孔位修整就能完成安装。在实际选型使用时，这类支架通常搭配平垫、弹垫使用，弹垫可以在设备持续振动的工况下提供防松预紧力，平垫则可以增大紧固件与支架表面的接触面积，避免锁紧时螺栓头压伤支架表面的涂层或者基材，影响防腐性能。如果是在有防腐要求的场景使用，这类支架通常会做镀锌或者喷塑表面处理，应对车间内的潮湿、少量油污溅射的工况都能满足使用寿命要求；如果是用于洁净车间或者食品相关设备的安装，也可以选用304不锈钢材质的同结构支架，满足卫生级场景的使用要求。设计这类支架的三维模型时，

　　需要重点关注折弯线的位置计算，要提前扣除板材折弯时的展开系数，保证折弯成型后两个安装面的外形尺寸、孔位距离都符合设计要求，不会出现折弯后孔位偏移、安装面尺寸超差的问题；腰形孔的位置排布要避开折弯应力区，不能把孔开在距离折弯线过近的位置，否则折弯加工时孔位会出现拉伸变形，导致紧固件无法顺利穿过。另外两个安装面的垂直度公差需要根据使用场景设定，如果是用于有定位精度要求的构件连接，垂直度公差要控制在较小的范围内，如果只是用于普通的承重连接，公差可以适当放宽，兼顾加工成本与使用需求。这类支架虽然属于小型五金连接件，但在设备整体结构里起到的作用十分关键，一旦支架选型不当，比如板材厚度过薄导致受力变形、孔位设计不合理导致安装无法调节，很容易导致被固定的构件出现位置偏移，甚至影响整台设备的运行精度，因此在设计和选型时，需要根据实际承载的重量、安装场景的振动幅度、安装误差的预估范围，来确定板材厚度、孔位尺寸、整体外形参数，保证连接的可靠性。
