折弯镂空钣金防护支架结构设计

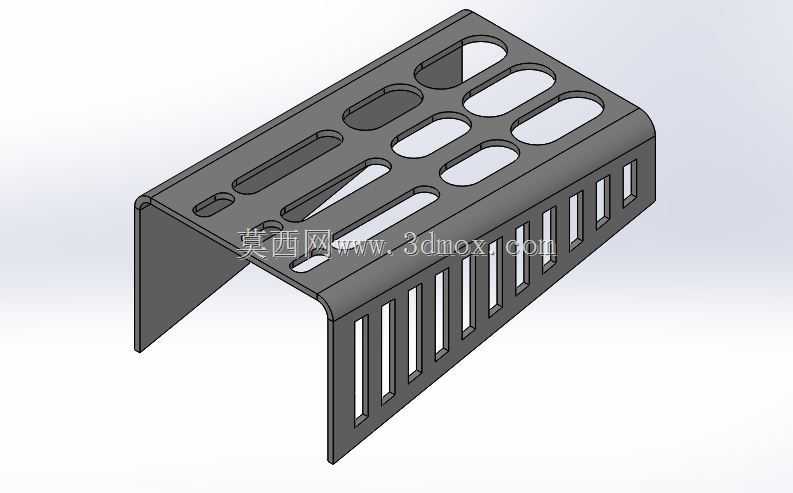

　　这款折弯成型的镂空钣金构件，多应用在机电设备内部的走线防护、小型元器件承托场景，也可作为设备外侧的通风防护挡件使用，在低压配电柜体、小型自动化设备机架、桌面型加工设备的侧部防护结构中十分常见。构件整体采用单块钣金板经两次90度折弯成型，无额外拼接焊缝，折弯处预留了合理的内R角，避免折弯过程中出现板材开裂、应力集中的问题，同时折弯边的直边段长度符合常规钣金加工的最小折弯边要求，无需额外增加工艺缺口即可完成冲压折弯工序。构件顶面开设多组长圆形镂空孔，侧面开设等距排列的矩形长条孔，两类镂空结构并非仅做减重设计：顶面的长圆孔可适配不同安装位置的紧固件穿过，在设备内部安装时可根据实际布线、元器件固定位置调整安装点位，无需二次打孔；

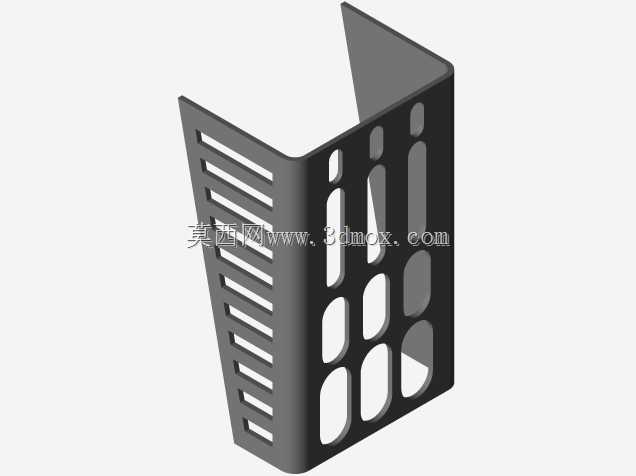

　　侧面的长条孔主要承担通风散热作用，当构件作为走线槽护罩使用时，线缆工作产生的热量可通过侧面镂空快速散出，避免局部积热加速线缆绝缘层老化，同时长条孔的宽度经过严格控制，可防止外部直径较大的异物触碰内部线缆或元器件，兼顾散热与防护需求。从安装边界来看，构件两个垂直向下的折弯边为安装贴合面，贴合面边缘做了微小的倒角处理，避免安装时锐边划伤安装人员或划破线缆表皮，两个折弯边的平行度公差控制在常规钣金件的通用公差范围内，可直接贴合在设备的安装基准面上，无需额外调整即可保证安装贴合度，不会出现安装缝隙不均的问题。构件的板材厚度选用常规冷轧钣金厚度，整体刚性可满足承托轻型线缆、小型电子元器件的需求，在承受常规侧向触碰压力时不会出现明显形变，

　　同时镂空设计大幅降低了构件整体重量，减少设备整体的负重增量。设计过程中充分考虑了钣金加工的工艺性，所有镂空孔的孔间距、孔边到折弯边的距离都大于板材厚度的1.5倍，避免冲压过程中孔位出现变形，也避免折弯时孔位被拉扯产生形变，所有锐边都在冲压成型后做了去毛刺处理，无需后续人工打磨即可直接进行表面处理工序。在实际设备装配场景中，这类构件可替代传统的拼接式走线支架，减少装配时的零件数量，降低装配工时，同时一体化折弯的结构相比拼接结构拥有更好的结构强度，长期使用不会出现拼接处松动、异响的问题。当作为设备外侧防护件使用时，镂空结构不会遮挡设备内部的运行状态观察视线，运维人员可直接通过镂空孔观察内部线缆的连接状态、元器件的运行情况，无需拆卸构件即可完成常规巡检工作。构件的外形尺寸适配多数小型设备的侧部安装空间，安装孔位的可调设计可兼容一定范围内的安装误差，降低设备机架加工时的位置精度要求，提升整体装配的容错率。
