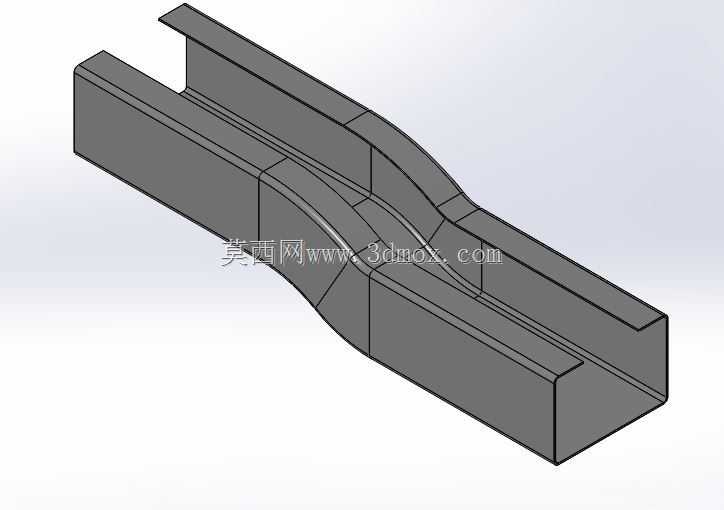

带过渡弯折段的查帕法兰瓦里多构件

　　这类带过渡弯折的槽型构件，常应用在物料输送线的侧边导向、设备框架的异形衔接、钣金防护结构的转角过渡场景中，实际使用时既可以作为长距离输送物料的侧向挡边，避免散状物料在输送变向段撒落，也可以作为设备护罩的支撑骨架，在需要避让设备内部传动部件的位置完成平顺的结构过渡，不会出现直角弯折带来的应力集中问题。从结构设计逻辑来看，构件整体采用等截面槽型作为基础形态，槽体的两个侧边与底面保持等厚设计，适配常规钣金折弯或者型材冷弯的加工工艺，不需要额外开模就能完成基础形态的加工，中间的过渡弯折段采用平滑的曲率变化，没有突变的折角，一方面能降低弯折加工时的材料开裂风险，另一方面在作为导向构件使用时，物料经过弯折段不会出现卡滞，

　　能顺着槽体的平滑曲面完成流向改变。在安装边界的设计上，构件两端保留了足够长度的直段安装位，直段部分的槽型截面尺寸完全统一，可以直接和同规格的标准槽型构件对接，对接时不需要额外加工适配接口，采用常规的螺栓连接或者焊接方式都能完成固定，两端直段的长度预留充分，能保证连接位置的结构强度，不会因为衔接段过短导致连接位置受力后出现变形。设计过程中需要重点控制过渡段的曲率半径，曲率半径过小会导致槽体侧边在弯折时出现起皱或者拉裂，曲率半径过大则会占用过多的安装空间，无法适配紧凑的设备布局，同时要保证过渡段的槽体内腔尺寸和两端直段完全一致，避免出现截面收缩导致的物料卡滞或者对接错位问题。这类构件在实际选型时，

　　需要根据实际使用场景的受力情况确定板材厚度，作为承重支撑使用时要适当增加壁厚，作为防护导向使用时可以在保证结构刚度的前提下适当降低壁厚，减轻整体设备的重量。在三维建模过程中，需要先绘制两端直段的截面轮廓，再通过放样或者扫描的方式生成中间过渡段的实体，建模时要重点校验过渡段的壁厚均匀性，避免出现局部壁厚过薄或者过厚的问题，同时要预留出安装孔的加工余量，方便后续加工时直接在直段位置打孔安装，不需要二次定位。在生产线的实际应用中，这类弯折槽型构件还可以作为线缆防护的走线槽，在设备需要转弯避让其他部件的位置，平滑的过渡段能避免线缆被直角边割破绝缘层，同时槽型的结构能把线缆完全容纳在内，不会出现线缆脱落的问题，相比直角拼接的走线槽，

　　整体成型的弯折段结构强度更高，不会在设备长期运行产生的振动下出现拼接位置开裂的问题。针对不同的使用场景，还可以在槽体的底面或者侧边预留固定孔位，安装时可以直接通过螺栓固定在设备机架上，不需要额外制作安装支架，进一步降低整体的安装成本。
