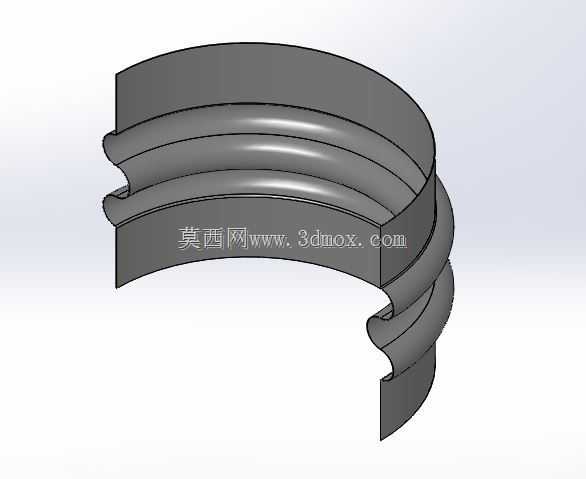

带多道环形密封槽的分段式查帕法兰结构

　　在流体输送管路系统、压力容器接口以及特种工况的管线对接场景中，这类带多道环形槽的分段式查帕法兰，主要承担管路对接处的密封衔接与载荷传递作用，区别于常规整圆平焊法兰，其分段式的结构设计，主要适配于已铺设完成、无法从管端套装整圆法兰的老旧管线改造、现场应急抢修作业场景，作业时无需拆解整段管路，即可将分段法兰扣合在管端预设位置完成安装，大幅降低现场施工的拆装工作量与管线停输时长。从结构功能来看，法兰本体上的多道平行环形凸槽与凹槽结构，并非用于常规螺栓连接的定位，而是为了适配嵌入式密封圈的安装，每道环形槽的截面弧度、槽深与槽宽都经过匹配计算，可在法兰对接压紧时，让密封圈在槽内产生均匀的径向与轴向形变，填充对接面的微观间隙，相比单道密封结构，

　　多道环形槽形成的多级密封腔，可在高压、含杂质流体输送工况下，逐级削减流体泄漏的压力差，即使靠近介质侧的第一道密封出现轻微渗漏，后续的密封槽结构仍能维持整体密封性能，降低管路跑冒滴漏的风险。设计过程中，首先要考虑的是法兰分段切口的位置选择，切口需避开环形密封槽的连续密封面，设置在两道密封槽之间的实体凸台位置，避免切口破坏密封面的连续性，同时分段结合面处要设计定位止口，保证两段法兰扣合后，环形槽的同轴度偏差控制在允许范围内，防止密封圈安装后出现偏磨、局部压缩量不足的问题。法兰的内孔尺寸需要与对接管道的外径做间隙配合设计，间隙值控制在0.1mm到0.3mm之间，既保证现场安装时可以顺利扣合在管道上，又避免间隙过大导致法兰定位偏移、

　　密封面错位。法兰本体的轴向宽度，需要根据密封槽的数量、单道槽的占用宽度以及两端压紧面的宽度综合确定，每道密封槽之间的实体壁厚要满足额定压力下的强度要求，避免螺栓压紧时槽间结构出现形变，导致密封面压合不均。安装边界方面，这类法兰对接时不需要额外加工管端的焊接坡口，仅需要将管端的对接面打磨平整，去除毛刺与氧化层，将对应规格的密封圈嵌入环形槽内，再将两段法兰扣合在管端，对齐分段结合面的定位止口后，沿法兰周向均匀布置连接螺栓，螺栓的预紧力需要按照对角顺序逐步加载，避免单侧压紧导致法兰偏斜，保证每道密封圈的压缩量一致。在实际应用中，这类法兰常被用于市政给排水管线的抢修、化工管路的局部改造、矿山浆体输送管线的快速对接场景，相比传统焊接法兰，

　　其安装不需要动火作业，在易燃易爆的厂区管廊作业场景下，可大幅降低施工安全风险，同时多道环形密封槽的结构，可适应输送介质含固体颗粒、压力波动较大的工况，减少后期运维的密封更换频次。建模过程中，环形槽的曲面过渡需要保证顺滑无棱角，避免密封圈安装时被尖锐棱边划伤，槽底的圆角半径需要与密封圈的截面半径匹配，保证密封圈受压时可以完全贴合槽壁，不存在残留空隙；分段切口的结合面需要设计足够的接触面积，保证两段法兰连接后整体刚性满足承压要求，避免承压时切口处出现张开形变。
