锥台形导流结构实体造型设计

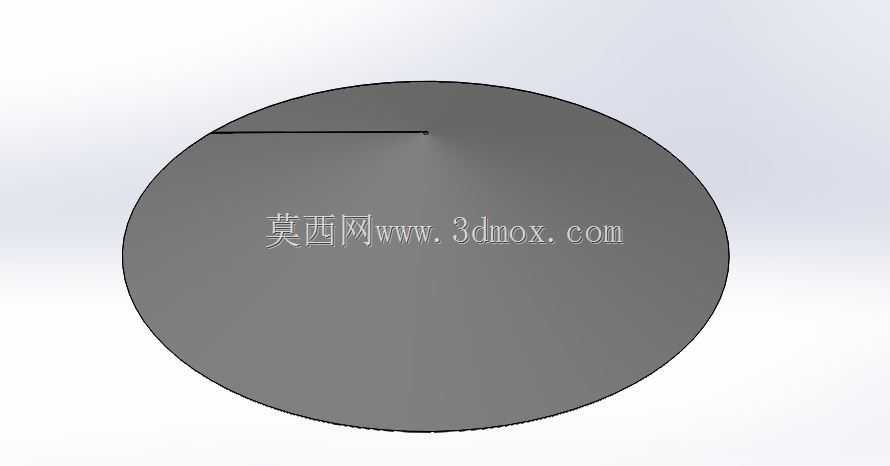

　　在散料输送、流体导流、物料暂存类设备的结构设计中，锥形类构件是应用频次极高的基础结构件，这类构件的曲面过渡合理性、端面连接精度，直接影响整套设备的运行流畅度，很多现场出现的物料卡滞、流体紊流、连接位漏料问题，追根溯源都和锥形构件的建模精度、结构参数匹配度直接相关。做这类锥形构件的三维设计时，首先要明确两端的安装边界，大端通常对接上游的料仓出口、风道接口或者设备腔体的出料端，小端则对接下游的输送管道、给料设备或者导流管路，两端的同轴度公差需要控制在合理范围，避免安装后出现错位偏载，长期运行引发结构焊缝开裂或者连接螺栓受力不均断裂。设计过程中要优先考虑锥面的斜率匹配，不同应用场景下的锥角选择有明确的工程逻辑：用于散料重力输送的锥形结构，

　　锥面倾角需要大于所输送物料的安息角，避免物料在锥壁粘附堆积，造成通径缩窄甚至堵料；用于流体导流的锥形结构，锥角不宜过大，避免流道截面突变引发局部涡流，增加管路阻力损失，甚至在高速流体冲刷下造成锥壁局部气蚀磨损。建模时需要注意锥面与两端法兰或者连接直边的过渡处理，不能直接做尖角衔接，要根据壁厚要求做等厚度偏移或者局部加厚处理，尤其是承受物料冲击或者流体压力的工况，尖角位置会出现明显的应力集中，在交变载荷作用下很容易萌生疲劳裂纹。很多新手建模时容易忽略锥壁的厚度均匀性，直接用实体拉伸切除做锥形内腔，很容易出现大端壁厚过小、小端壁厚超差的问题，实际加工时不管是采用钣金卷制焊接还是铸造成型，壁厚不均都会带来加工难度提升，

　　钣金卷制时会出现下料尺寸偏差，铸造时会因为壁厚差过大产生缩孔、冷隔等铸造缺陷。从安装适配的角度看，这类锥形构件的两端连接面需要预留足够的密封或者焊接余量，如果是法兰连接，要在端面上匹配对应的螺栓孔分布圆，孔位的位置度公差要和对接法兰的精度匹配，避免现场安装时螺栓无法穿入；如果是焊接连接，要在连接端预留坡口加工余量，保证焊接熔深满足结构强度要求。在设备整体布局中，锥形构件的轴向长度需要结合安装空间做调整，不能单纯按照理论锥角计算长度，要兼顾周边设备的检修空间、管路排布走向，比如在空间受限的车间布局里，过长的锥形导流件会挤占检修通道，这时候就需要在保证通流能力的前提下，适当调整锥角，同时配合局部导流板结构，

　　避免因为锥角变大带来的物料堆积或者流阻上升问题。做这类结构的三维建模时，还要考虑后续工程图输出的便利性，锥面的尺寸标注要清晰明确，除了两端直径、轴向长度、锥角参数外，还要标注形位公差要求，尤其是两端面的平面度、两端面与锥面轴线的垂直度，这些参数直接影响现场安装的密封效果和运行稳定性。在实际工况验证中，锥形构件的表面粗糙度也需要根据应用场景做对应要求，输送磨琢性强的散料时，锥壁内表面要做耐磨处理或者选用耐磨材质，建模时要预留耐磨衬板的安装空间，避免后期加装衬板后出现通径变小的问题；输送粘性物料时，内表面要尽量降低粗糙度，减少物料粘附的可能。很多现场改造项目中，原有锥形构件因为设计时没有考虑物料特性，运行不到半年就出现锥壁磨穿或者堵料问题，重新建模替换时，需要先测绘原有安装接口的尺寸，保证新构件能直接替换原有部件，不需要改动上下游的连接结构，减少现场改造的工作量和停机时间。这类看似简单的锥形结构，实际设计中需要兼顾的工程细节非常多，从锥角选择、壁厚设计到连接结构匹配、安装空间校核，每一个环节的参数偏差都可能在实际运行中引发问题，三维建模阶段把这些工程逻辑融入到造型过程中，才能让模型真正具备工程实用价值，而不是仅具备外观形状的空壳模型。
