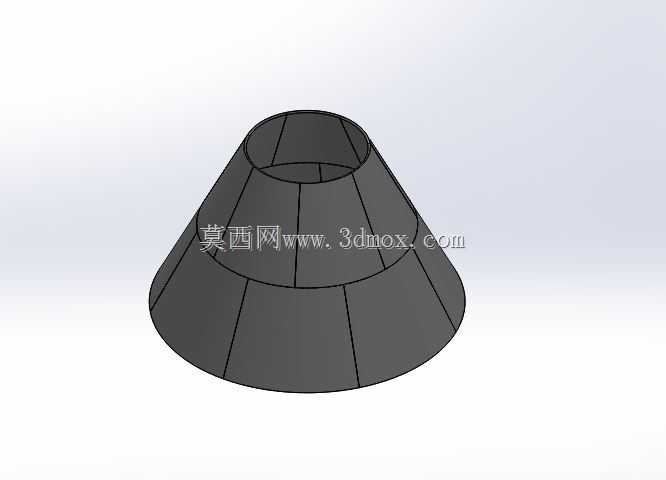

分块拼接式异径截锥钣金结构件

　　在散料输送、通风除尘、粉体管路布设的工程现场，变径衔接是管路布设中无法回避的结构需求，这类分块拼接的截锥构件，核心作用是实现两个不同口径管路的平顺过渡，避免物料输送过程中出现卡滞、积料，或是通风系统中因截面突变产生的局部风阻激增、紊流噪声问题。不同于整板旋压成型的薄壁锥筒，这种分块拼接的结构在大口径变径场景下的适配性更强——当锥段两端口径差超过600mm、锥段轴向长度超过800mm时，整板加工需要超宽幅的板材与大吨位旋压设备，加工成本与运输难度都会陡增，而分块下料后拼焊的工艺，能将单块板件的尺寸控制在常规板材的幅面范围内，普通车间的等离子切割、折弯设备就能完成前期下料，不需要依赖特种加工设备。从结构设计逻辑来看，

　　这个锥段采用的是等分数瓣拼接的方案，每一块瓣片都是单曲面结构，下料时可以直接展开为平面扇形的等分切片，不需要做复杂的双曲面成型，折弯时只需要沿瓣片的径向压出拼接边的折角，就能保证拼合后整体锥度的一致性，现场组对时不需要做反复的修形调整，拼缝处采用连续角焊缝连接后，就能满足常压下的密封与强度要求。实际应用中，这类锥段常被用在粮食加工线的料仓出料口、除尘系统的风管变径段、矿山输送线的落料斗过渡段，不同场景下对锥段的壁厚要求有明显差异：用于粉体气力输送的场景，壁厚一般选2-3mm的冷轧钢板，内壁需要做抛光处理降低物料附着概率；用于粗颗粒散料落料的场景，壁厚会提升到5-8mm，甚至会在锥段内壁加装耐磨衬板，应对矿石、

　　煤块等物料的长期冲刷磨损；用于通风排气的场景，壁厚1.5-2mm的镀锌板就能满足使用需求，拼缝处做密封胶处理即可防止漏风。设计这类锥段时，首先要确认两端连接法兰的安装边界：上端小口的法兰螺栓孔分布圆要和上游设备的出料口完全匹配，下端大口的法兰孔位要和下游管路或设备的接口对齐，锥段的轴向长度要根据现场的安装空间预留，不能出现锥度过大导致的物料堆积——一般来说，散料下落用的锥段，半锥角要控制在15度以内，保证物料能依靠自重顺利滑落，不会在锥壁上积料搭桥；如果是通风管路用的锥段，半锥角可以放宽到30度以内，控制局部阻力系数在合理区间。另外，分块拼接的瓣片数量也需要结合加工条件调整：瓣片数量越少，拼焊的工作量越小，但单块瓣片的折弯弧度越大，

　　对折弯机的行程要求越高；瓣片数量越多，单块瓣片的成型难度越低，但拼缝数量增加，焊接变形的控制难度会随之上升，常规口径下选择8-12块瓣片的等分方案，能在加工难度和焊接工作量之间找到比较好的平衡点。现场安装时，这类锥段一般通过两端的法兰与相邻设备连接，法兰和锥壁之间需要加焊加强筋，避免吊装或长期运行过程中法兰出现变形导致密封失效；如果是用于有振动的工况，比如和振动给料机连接的锥段，拼缝处还需要做满焊后打磨平滑，避免应力集中导致焊缝开裂。和铸造的变径接头相比，这种钣金拼接的锥段重量更轻，生产周期更短，针对非标定制的场景适配性更强，不需要开模就能快速生产，非常适合工程项目中临时改线、非标设备定制的需求。在建模过程中，需要重点关注每一块瓣片的展开尺寸精度，尤其是瓣片两侧拼接边的折弯角度，要和整体锥度完全匹配，否则组对时会出现拼缝错边、两端口径圆度超差的问题，建模时可以先做出整体的锥面，再通过等分基准面切割出单个瓣片，然后通过钣金展开功能直接输出下料图，同时要标注清楚拼焊的坡口角度、折弯的圆角半径，给车间加工提供明确的工艺依据。另外，对于有耐磨要求的场景，建模时还要预留出衬板的安装空间，在锥壁上预留衬板的螺栓孔位置，避免后期现场打孔破坏锥段的整体结构强度。
