方底圆口变径过渡连接结构

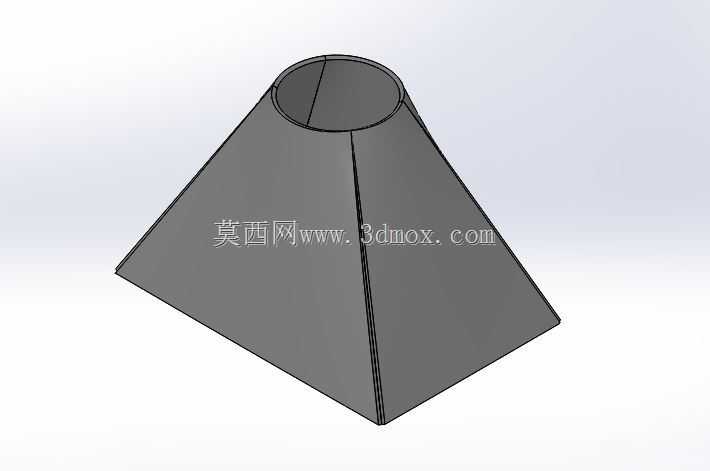

　　这类方底圆口的变径过渡结构，在工业现场的通风除尘、物料输送、流体管路系统中应用极为广泛，很多现场施工人员习惯称其为“天圆地方”结构，核心作用是实现方形截面端口与圆形截面端口的平滑过渡，避免管路截面突变带来的流阻骤增、紊流、物料沉积等问题。从结构形态来看，该构件底部为正方形平直端口，顶部为同轴圆形端口，四个侧面为向内收拢的斜向平面，相邻侧面通过折弯棱边实现平滑衔接，整体为等壁厚的薄壁壳体结构，没有额外的加强筋或外置附件，结构简洁规整。

　　在实际工程应用中，这类结构的使用场景覆盖多个工业领域：在通风除尘系统里，它常被用于方形除尘设备出风口与圆形通风管道的连接段，含尘气流经过该段时不会因为截面突变产生局部涡流，既可以降低风阻、减少风机的能耗损失，也能避免粉尘在转角位置堆积造成管路堵塞；在粉体物料气力输送系统中，这类过渡段安装在方形料仓出料口与圆形输送管道的衔接位置，平滑的内壁过渡可以让粉体物料依靠重力或气流推力顺畅进入输送管路，不会出现物料架桥、堵料的问题；在部分排烟排气系统中，它也可作为方形排风罩与圆形排风管的连接构件，引导气流平顺汇入主管道，降低排风过程的气动噪声。

　　从设计思路层面来看，这类变径结构的核心设计要点是保证两端口的同轴度，以及四个侧面的折弯角度一致性，避免出现端口偏斜、侧面扭曲的问题，否则安装时会出现对接错位，强行装配会产生较大的结构内应力，长期受气流冲击或温度变化影响容易出现焊缝开裂、板材变形的问题。设计时首先要确定两端口的中心轴线重合，底部方形端口的边长尺寸需要匹配对接的方形设备接口尺寸，顶部圆形端口的直径要匹配对接的圆形管路外径，两端口之间的垂直高度需要根据现场安装空间确定，同时要兼顾过渡段的倾斜角度——倾斜角度过小会导致过渡段长度过长，占用过多安装空间，倾斜角度过大则会导致内壁折角过陡，增大流阻甚至造成物料堆积，常规工况下侧面与垂直轴线的夹角控制在15-30度区间较为合理。

　　关于外形尺寸与安装边界，这类构件的安装需要预留足够的操作空间，底部方形端口通常采用法兰连接或者铆接、焊接的方式与方形设备接口固定，顶部圆形端口可采用法兰连接、卡箍连接或者直接焊接的方式与圆形管路对接，安装时需要保证过渡段的垂直偏差在允许范围内，避免两端接口出现错位。对于薄壁钣金材质的该类构件，板材厚度需要根据管路内的压力、输送介质的磨损性来选择，常规通风工况下选用1-2mm的镀锌钢板即可满足强度要求，如果是输送磨损性较强的粉体物料，则需要适当增加板材厚度，或者在内壁增加耐磨衬层，延长构件的使用寿命。

　　在建模实现层面，这类结构的建模需要重点处理四个侧面的曲面衔接，保证相邻侧面的交线平直顺滑，端口处的边线保持规整，圆形端口的圆度、方形端口的平面度都要控制在合理公差范围内，避免后续展开下料时出现尺寸偏差，导致加工成型后无法与对接部件装配。实际加工时这类构件多采用钣金折弯工艺制作，将四个侧面的展开料裁切后折弯成型，再对接缝进行焊接密封，部分小尺寸的构件也可采用一体冲压成型的工艺，减少焊缝带来的泄漏风险。
