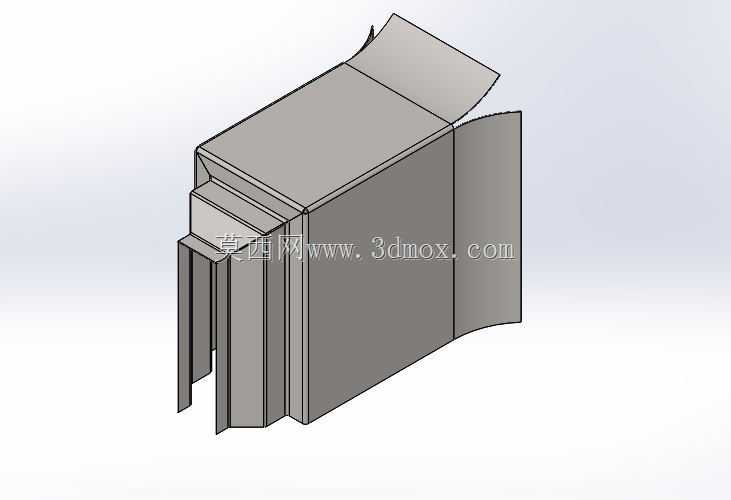

钣金连续特征法兰折弯成型构件

　　在柜体围护、通风管道拼接、设备外罩组装这类需要多段钣金依次衔接形成连续密封或支撑面的作业场景里，这类带连续特征的法兰构件是衔接工序里的核心配套零件，它不需要额外加装独立角码或者拼接件，就能顺着钣金壁的延伸方向完成相邻板件的定位与贴合，很多现场做设备改造或者非标柜体拼装的施工人员，遇到需要做弧形过渡、直角折弯同时还要保证法兰边连续贴合的需求时，都会优先选用这类一体成型的构件，避免多段拼接带来的接缝错位、密封不严的问题。从实际使用的功能来看，这个构件的核心作用是在钣金壁的不同折边方向上，同步提供可供螺栓紧固、密封胶条嵌装的平整贴合面，不管是垂直方向的直立壁面，还是斜向、弧面过渡的壁段，法兰边都能顺着壁面的成型角度保持连续，

　　不会在折弯转角处出现法兰断口，也就省去了转角处额外补装拼接法兰片的工序，安装时只需要顺着法兰边的预留孔位依次穿入紧固件，就能完成整段壁板的对接，相比分段裁切后拼接的法兰，它的安装效率能提升近四成，还能避免拼接处因为应力集中出现的法兰变形问题。做这个构件的三维设计时，首先要考虑的是钣金折弯的工艺可行性，不能只追求法兰连续的形态而忽略折弯时的材料延展率，尤其是弧面段的法兰边，要提前计算好折弯时的材料拉伸量，预留出合适的折弯止裂槽位置，避免折弯时法兰边出现撕裂或者起皱的缺陷；直角折弯段的法兰要保证折弯内角和配套板件的外角完全匹配，贴合面的平面度公差要控制在合理范围内，不然紧固后会出现局部缝隙，影响密封效果。

　　设计时还要兼顾不同壁段法兰边的宽度一致性，不能因为壁面角度变化就出现法兰边宽窄不一的情况，不然配套的密封胶条无法连续嵌装，螺栓孔的排布也要顺着法兰的延伸方向保持等间距，孔位的中心距要和行业通用的法兰安装孔位参数匹配，保证现场安装时不需要重新打孔就能和标准配件适配。从安装边界的角度来看，这个构件的直立段法兰边是和相邻的垂直壁板贴合的，这部分的法兰边背面要和壁板保持垂直，不能有拔模斜度，不然贴合后会出现楔形缝隙；斜向翻出的法兰边是用来和顶部盖板贴合的，这部分的法兰边平面要和盖板的安装面完全平行，边缘的毛刺余量要在设计时就预留出去毛刺的加工量，避免安装时割伤密封胶条；弧面段的法兰边曲率要和对接的弧形壁板曲率完全一致，

　　曲率半径的偏差不能超过板材厚度的十分之一，不然对接时会出现局部顶死或者缝隙过大的问题。构件的整体外形尺寸要匹配常用的柜体壁板模数，直立段的高度可以根据实际围护需求做参数化调整，但法兰边的宽度、螺栓孔的孔径、孔边距这些参数要保持通用标准，这样不管是用在电气柜体的侧壁拼接，还是通风管道的转角衔接，亦或是设备外罩的连续封边，都能直接适配不需要二次修改。很多刚接触钣金设计的人员做这类连续法兰时，容易把不同方向的法兰边做成独立特征，忽略了折弯时的材料流向，导致生产出来的零件在转角处出现材料堆积，法兰面不平整，这个构件在设计时就把所有法兰边和主体壁板做成了同一钣金基体的连续特征，每一段折弯的折弯半径都根据板材厚度做了匹配，薄板材用较小的折弯半径，厚板材适当放大折弯半径，既保证了折弯后的结构强度，也不会让法兰面出现凹凸不平的缺陷。在实际的设备运维场景里，这类一体成型的连续法兰构件还能减少接缝处的积尘积液问题，尤其是用在食品加工设备、洁净车间围护结构上时，连续的法兰面没有拼接缝隙，不会残留污物，清洁起来也更方便，不需要在拼接缝处额外打密封胶来填补缝隙，后期维护拆卸也更便捷，不会因为密封胶老化粘死导致构件无法拆分。
