三卷耳式安装固定铰接支座结构设计

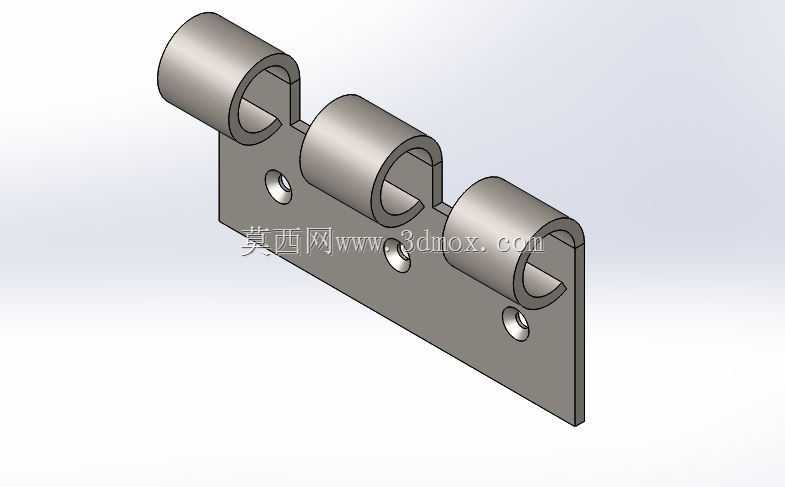

　　这类三卷耳结构的铰接固定支座，常应用在需要实现多杆件同步铰接联动的机械结构场景中，比如小型农用机具的连杆联动部位、仓储物流设备的翻转挡板铰接位、轻型输送线的可调导向支架安装位，也可作为小型防护门的多轴合页替代件使用，相比单卷耳铰接件，它能同时承接三个同轴线的铰接杆件，省去了多个单支座并排安装的对齐调试工序，在紧凑安装空间里的适配性更强。从结构功能来看，支座底部为平直安装基板，基板上开设三个等距排布的沉头安装孔，安装时可采用内六角沉头螺钉完成固定，螺钉头部完全沉入孔内不会突出基板表面，避免与铰接转动的杆件产生运动干涉，三个安装孔的孔位公差按照IT7级精度设计，能保证安装后基板与安装基面完全贴合，不会出现局部翘曲导致的铰接轴卡滞问题。

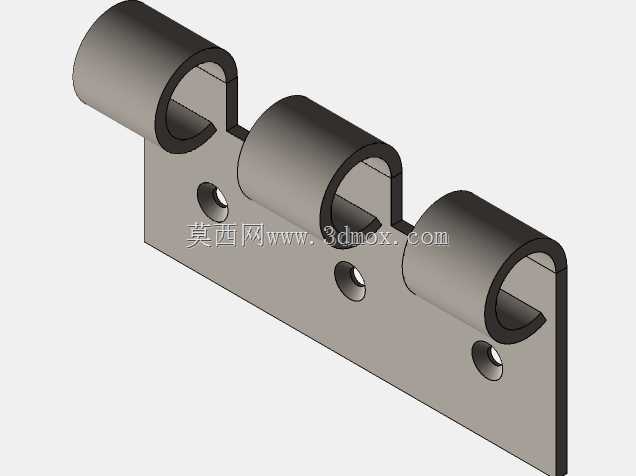

　　基板上方一体成型三个同轴排布的卷耳结构，每个卷耳为开口式圆筒结构，卷耳的内孔直径保持一致，可穿入同一根通长铰接轴，也可根据不同杆件的铰接需求，在三个卷耳内分别穿入独立短轴，适配不同的联动逻辑；卷耳的开口槽宽度经过核算，既保证卷耳具备足够的抱紧力，避免铰接轴装入后出现径向窜动，又预留了足够的装配间隙，方便铰接轴的快速穿装，无需额外的扩孔修配工序。设计过程中，首先根据实际承载需求确定基板厚度，基板厚度需满足在额定铰接载荷下的抗弯强度要求，避免长期受载后基板出现弯曲变形，导致三个卷耳的同轴度超差；卷耳的圆筒高度与内径比值控制在1.2-1.5区间，既保证铰接配合面有足够的接触长度，降低铰接轴的单位面积承压，减少转动磨损，

　　又不会因为卷耳过高导致整体结构冗余，增加不必要的重量。三个卷耳之间的间距根据配套铰接杆件的端部厚度确定，预留0.5-1mm的轴向间隙，避免杆件转动时与卷耳侧面产生摩擦卡顿，同时间隙值不会过大，防止铰接过程中杆件出现轴向窜动产生异响。安装边界方面，基板的长宽尺寸根据安装基面的可用空间设计，三个安装孔的孔边距满足紧固件安装的最小边距要求，不会出现安装时基板边缘开裂的问题；卷耳的顶部高度低于配套铰接杆件的转动最大外径，不会对杆件的转动行程造成阻挡，卷耳的内孔轴线与基板安装面的平行度公差控制在0.02mm以内，保证铰接轴装入后与安装面保持平行，避免转动时出现别劲现象。实际使用中，这类支座可采用Q235钢板冲压成型后做卷边加工，

　　也可采用不锈钢板材加工用于有防腐需求的场景，卷耳内孔可根据耐磨需求加装铜衬套，提升铰接部位的使用寿命，减少日常维护的频次；相比铸造类铰接支座，这种钣金一体成型的结构重量更轻，生产效率更高，适合批量配套使用，在轻型机械设备的铰接部位应用十分广泛。建模过程中需要重点保证三个卷耳的同轴度，以及安装孔与卷耳内孔的位置度，避免后续生产出的零件出现装配困难，卷耳的卷制圆角处需要做应力释放处理，避免长期受载后出现裂纹，基板的边缘做倒钝处理，去除加工毛刺，避免安装调试过程中划伤操作人员。
