波纹压型金属屋面板材结构设计

　　这类波纹压型金属板材，是工业与民用建筑围护系统里应用极广的构件，日常在大跨度厂房、仓储库房、公共建筑的屋面与墙面围护场景中随处可见，部分对排水、承重有要求的临时建筑、户外设备防护棚顶也会选用这类型材。从实际使用场景来看，它的核心作用是通过连续的波纹压型结构，在较薄的板材厚度下获得足够的截面惯性矩，提升整体抗弯承载能力，同时依靠波纹形成的导水沟槽，快速排走屋面汇集的雨水，避免积水渗漏。做这个结构的三维设计时，首先要明确安装边界的适配要求：板材的有效覆盖宽度要和配套的固定支座、搭接企口尺寸匹配，波峰高度需要结合当地的降雨强度、屋面坡度来确定，坡度越小的屋面，波峰高度要适当提升，防止雨水漫过波峰造成渗漏；

　　板材的肋边结构要设计成可互相扣合的形式，安装时相邻板材顺着肋边扣合后，用自攻螺钉在波峰位置固定在下部的檩条上，既保证连接强度，又能避免钉孔位置积水锈蚀。从结构特性来说，连续的梯形波纹排布，让板材在沿波纹延伸方向具备不错的抗弯性能，垂直波纹方向则可以通过板材自身的延展性适配一定的结构变形，应对建筑主体的轻微沉降、温度变化带来的热胀冷缩，不会轻易出现开裂变形。设计过程中要注意，波纹的过渡圆角不能过小，否则冷弯压型时板材弯折位置会出现应力集中，容易产生加工裂纹，降低板材的疲劳寿命；同时板材两端的裁切边要保持平直，保证现场安装时端部搭接的密封性，搭接长度要结合屋面坡度调整，坡度较缓的位置搭接长度要适当加长，配合密封胶条阻断雨水渗入路径。

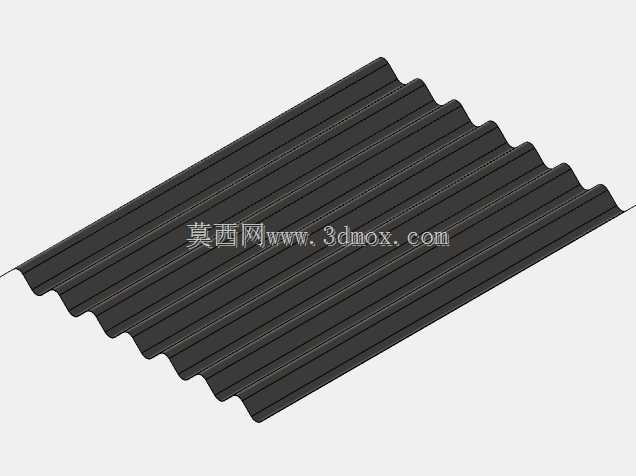

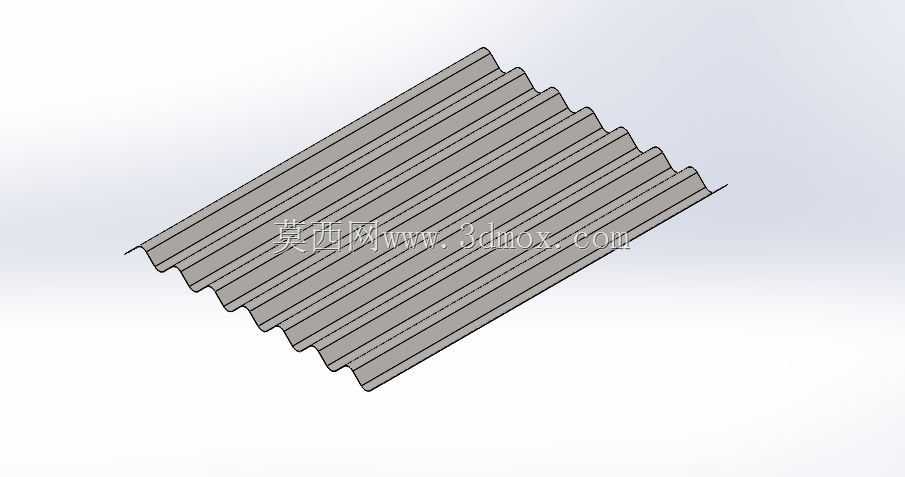

　　这类压型板的安装通常是沿屋面坡度方向排布，波纹走向和排水方向保持一致，每块板的长度可以根据屋面的坡长定制，减少横向搭接缝，降低渗漏风险。在做三维建模的时候，要准确还原每一道波纹的轮廓尺寸、波距、波高参数，还要把板材边缘的扣合结构、预冲孔的固定孔位都表达清楚，方便后续导出加工图纸，给冷弯压型生产线提供准确的成型辊轮廓依据，也能给现场安装的施工人员做排布模拟，提前算好板材的裁切余量，减少现场施工的材料损耗。另外还要考虑，这类板材如果用在有保温要求的建筑上，波纹的空腔可以和保温棉贴合，不会出现大面积的冷桥，提升围护系统的保温隔热性能；如果是用在有防腐要求的厂区，板材表面的镀层厚度、波纹的死角位置也要在设计时考虑到，

　　避免防腐涂层在压型过程中出现破损，影响整体使用寿命。实际工程里，这类压型板的固定件要隐藏在波峰位置，不能在波谷打钉，否则钉孔位置长期泡在水里，很容易出现锈蚀漏水，设计时就要把固定孔位的位置标注清楚，给施工环节明确的指引。
