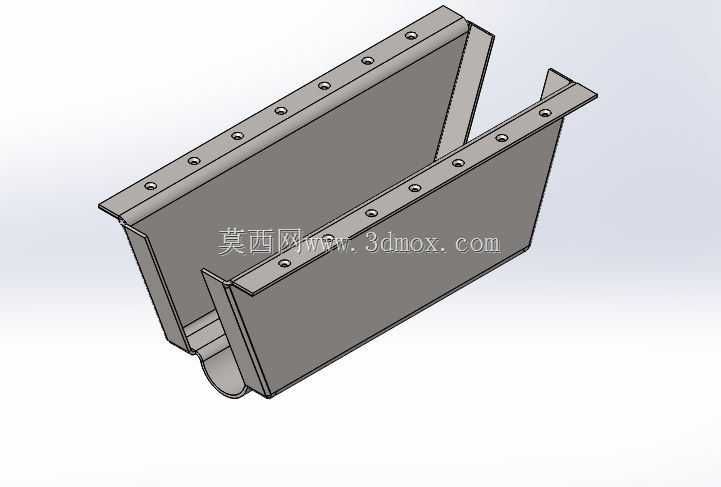

U型带法兰边折弯钣金排水槽构件

　　做了快十年结构设计，这类带法兰安装边的U型折弯钣金槽件，在厂房天沟排水、设备管线排布防护、户外幕墙导水、生产线废液导流场景里用得太普遍了，很多刚入行的建模新手容易忽略实际安装和加工的细节，做出来的模型要么没法直接展开下料，要么现场装的时候对不上孔位。先从实际用途说，这个构件核心是作为线性导排的载体，底部的圆弧过渡不是随便画的圆角，是为了避免槽内积液留死角，不管是排雨水还是导生产过程中的冷却废液、冷凝水，直角底的槽用久了容易积渣堵，圆弧底能让流体顺着弧面顺畅流走，减少后期清理的工作量。两侧向上折弯的立边是挡边结构，高度要匹配过流流量，避免流量大的时候液体从侧边溢出，立边顶部向外翻折的法兰边是安装受力面，

　　上面的等距安装孔是用来穿自攻螺丝或者膨胀螺栓，把整个槽体固定在墙面、设备侧壁或者支架上的，法兰边向外翻而不是向内，一是不会占用槽内的过流截面，二是安装的时候扳手有操作空间，不用探到槽内部拧螺丝，现场装配效率能提不少。设计的时候首先要考虑钣金加工的工艺性，所有折弯边都要留对应的折弯扣除量，不能直接按实体尺寸硬折，不然展开后的下料尺寸会偏短，法兰边上的安装孔要避开折弯线的位置，最少要留两倍板厚的距离，不然折弯的时候孔位会被拉变形，现场穿螺丝的时候对不上。安装边界上，这类槽体一般是分段拼接的，单段长度通常根据现场运输和安装条件定在1米到2米之间，两端会预留拼接的搭接余量，相邻两段槽体的法兰边可以叠在一起打密封胶后锁螺丝，避免接缝处漏水。

　　两侧法兰边的孔位要做等距排布，标准化孔距能适配不同的安装支架间距，不用在现场重新打孔。槽体底部的圆弧半径要和板厚匹配，不能做太小的折弯半径，不然折弯的时候板材外侧会被拉裂，尤其是用镀锌板或者不锈钢板加工的时候，折弯半径小于板厚的话，开裂概率会高很多。实际选型的时候，首先要确认过流的介质有没有腐蚀性，普通雨水用镀锌板就行，有弱酸弱碱的废液就要换304不锈钢板，板厚根据槽的宽度选，槽宽越宽板厚要越厚，不然装满水的时候槽体中间会往下塌变形，法兰边的宽度也要跟着板厚调整，板厚1mm的时候法兰边最少要留20mm宽，不然锁螺丝的时候法兰边容易被压变形，密封不严。建模的时候不能只做外观，要把折弯的内R角、孔位的沉头或者通孔细节做准，

　　因为这个件是直接可以下料加工的，模型里的每一个尺寸都要对应加工工艺，比如安装孔的直径要比选用的螺丝大1mm左右，预留安装的调整余量，避免现场安装的时候因为支架打孔误差装不上。很多新手做这类钣金件的时候，会把法兰边和立边做成直角没有过渡，实际加工的时候折弯机折出来的角会有自然的R角，建模的时候要把这个工艺R做出来，不然展开图会有误差。另外槽体两端的切口要做平，拼接的时候才能贴合紧密，要是切口歪了，拼缝处会留缝隙，打胶也封不住。这类构件看着简单，实际在工程里用量很大，每一个细节都对应现场安装和加工的实际需求，不是随便画个U型槽打几个孔就完事，比如法兰边上的孔位为什么要等距，是为了让安装支架可以标准化预制，不用每一段槽单独配支架，批量安装的时候能省很多人工；底部的圆弧为什么要做在中心，是为了让流体往中心汇流，不会往侧边偏流导致局部渗漏；立边的高度为什么不能随便做，是要匹配当地的最大降雨量或者设备的最大废液排放量，避免极端情况下溢水。
