快装式卡扣对接锁紧连接结构

　　在中小型机电设备的箱体拼接、防护面板快速装拆、模块化功能单元的快换对接场景里，这类卡扣式对接锁紧结构的应用覆盖了从民用电器到工业控制机柜的多个领域，相比传统的螺丝锁付、铰接搭扣结构，它不需要额外的紧固件，也不需要配套工具就能完成装拆，在需要频繁打开维护、快速更换模块的工位上，能大幅缩短装拆作业的时间，降低运维过程中的零件遗失风险。

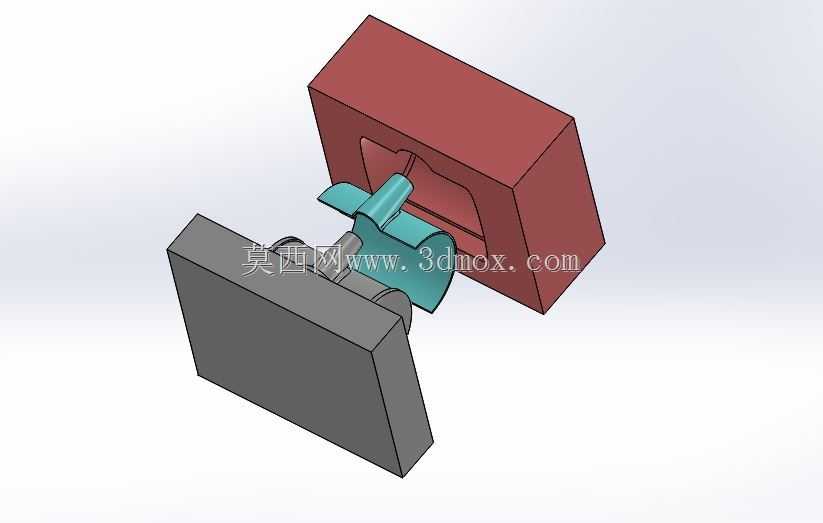

　　从实际功能来看，这套结构分为公母两个对接端，一端是带弹性悬臂卡扣的插接主体，另一端是带卡槽限位的固定基座，两个对接端都预留了平板安装基面，可以通过粘接、热熔或者预埋螺丝的方式，分别固定在需要对接的两个构件上，比如设备防护盖与箱体的贴合面、可拆卸功能模块与主机架的对接面。对接时只需要将两个构件对准贴合，卡扣端的弹性臂会在插入过程中受基座内壁挤压产生弹性形变，待卡扣完全卡入基座的卡槽位置后，弹性臂回弹复位，卡扣的限位面就会牢牢抵住卡槽的受力面，实现两个构件的锁紧固定，不会因为设备运行过程中的常规振动出现松脱；拆卸时只需要按压外露的卡扣操作翼片，让弹性臂产生形变脱离卡槽限位，就能直接将两个对接构件分开，全程不需要额外工具，单人单手即可完成操作。

　　设计这套结构的时候，首先要考虑的是弹性卡扣的形变行程与材料屈服强度的匹配，卡扣的悬臂厚度、倾斜导入角的角度都需要结合常用的工程塑料物性参数计算，比如常用的ABS、PA66材料，导入角设置在30度到45度之间时，插入过程的阻力适中，不会因为角度过大导致插入困难，也不会因为角度过小导致锁紧后限位面的咬合力不足容易松脱；卡扣的限位面设置为90度直角直面，保证锁紧状态下受力方向垂直于限位面，不会出现自动滑脱的问题。操作翼片的位置设置在卡扣悬臂的外露侧，突出基座边缘一定距离，方便操作人员按压施力，翼片的表面做了微弧处理，按压时不会出现硌手的问题，也能避免尖锐边角带来的操作划伤风险。

　　安装边界方面，两个对接端的安装平板都做了加厚处理，保证与被固定构件连接时的结构强度，不会因为多次插拔受力导致安装基座开裂；公端插入母端的导向段做了圆弧导角，对接时不需要完全精准对位，存在少量偏移的情况下也能顺着导角滑入对接位置，降低了对接操作的对位精度要求。整个结构的锁紧受力完全由卡扣悬臂与卡槽的配合面承担，不需要额外的辅助锁紧件，在常规的室内设备使用场景下，反复插拔次数可以达到千次以上不会出现结构失效，弹性臂的疲劳强度完全能满足日常运维的装拆需求。另外结构的分体式设计也让它的适配性很强，不需要对原有设备的箱体结构做大规模改动，只需要在需要装拆的对接面预留出对应安装基面的位置，就能直接加装这套锁紧结构，替换原有老旧的螺丝或者搭扣结构，改造适配的成本很低。

　　从结构细节来看，母端基座的内腔做了限位台阶，公端插入到指定深度后就会被台阶抵住，不会出现插入过深导致卡扣悬臂过度形变断裂的问题，同时也能保证两个对接构件贴合面的间隙一致，不会出现对接后高低不平、缝隙不均的情况。卡扣悬臂与公端主体的连接位置做了圆角过渡，避免应力集中导致的悬臂根部断裂，这也是塑料弹性结构设计里很关键的细节，很多同类卡扣结构容易在反复使用后从根部断裂，大多是因为根部没有做圆角过渡，应力集中在根部直角位置，长期反复形变就会产生裂纹最终断裂。整个结构没有多余的冗余设计，所有的结构特征都服务于快插快锁、便捷装拆的核心功能，壁厚设计均匀，不管是注塑加工还是3D打印打样，都不会出现壁厚不均导致的缩痕、翘曲问题，加工成型的良品率很高。
