双风机安装用钣金法兰连续支座

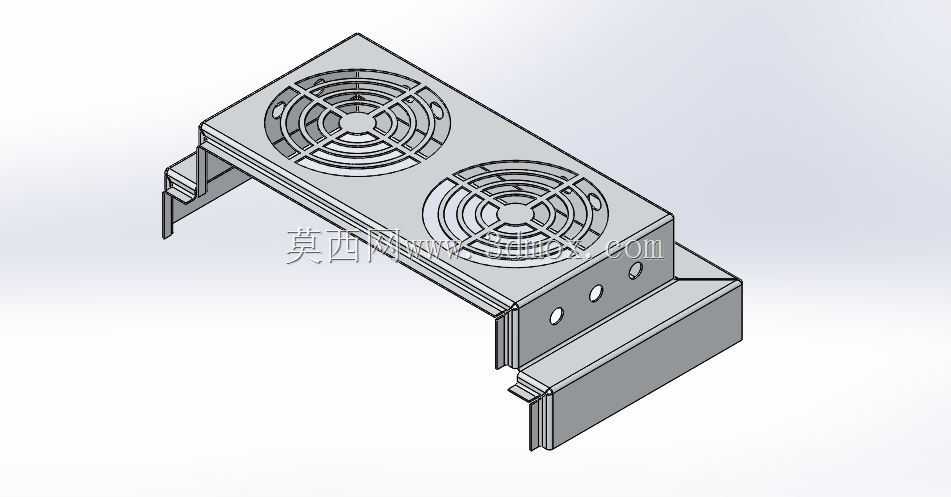

　　这款带双风机安装位的法兰连续体结构，主要应用在工业电控柜、嵌入式工控设备、小型伺服驱动单元的侧边散热改装场景，也可作为紧凑型机箱的外置散热扩展模块使用，解决密闭机柜内部功率元件积热、自然对流散热效率不足的问题。结构主体采用钣金折弯一体成型工艺，两侧的折边法兰并非独立拼接件，而是通过连续折弯工艺与主体安装面连为整体，相比焊接拼接的支座结构，不存在焊接变形导致的安装面平面度超差问题，也省去了后续焊疤打磨、校形的工序，批量加工时的尺寸一致性更易控制。

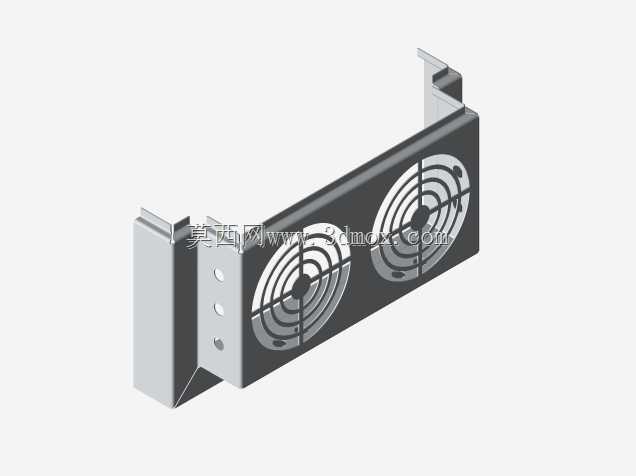

　　从实际安装适配性来看，主体顶面预留的两个圆形风机安装位，匹配常规80mm规格的轴流散热风机，安装位周边的环形压筋结构一方面提升了顶面的钣金刚度，避免风机运行时的振动引发薄板共振异响，另一方面也能对风机安装起到定位作用，装配时无需额外制作定位工装，直接将风机嵌入环形定位区域即可对准安装孔位。顶面除风机安装孔外，还预留了三个等距排布的圆形过孔，可用于穿设风机供电线缆、温度传感器采样线，也可作为辅助固定孔，搭配扎带整理内部走线，避免线缆触碰风机扇叶引发故障。

　　两侧的连续法兰折边采用阶梯式折弯设计，内侧的短折边用于卡入机柜侧壁的预留安装槽，实现无螺丝快速预定位，装配时先将折边卡入槽内调整好位置，再通过法兰边上的预留孔位拧入紧固螺丝即可完成固定，相比平面法兰直接贴装的结构，这种卡接+螺丝固定的组合方式，能大幅降低现场安装时的对位难度，也能避免设备运行振动导致的固定螺丝松脱。外侧的长折边则作为结构加强筋使用，将整个支座的受力从单一的顶面薄板分散到两侧折边上，即使长期承受双风机运行的微幅振动，也不会出现顶面变形、法兰边翘曲的问题。

　　在安装边界尺寸设计上，整个结构的宽度适配标准19英寸机柜的立柱间距，法兰边的安装孔位与常规机柜立柱的通用孔距匹配，无需对现有机柜进行二次打孔改造即可直接安装。结构的纵深尺寸控制在120mm以内，安装后不会过多占用机柜内部的元件安装空间，突出机柜外侧的部分仅为风机防护网的厚度，不会影响机柜周边的设备排布。法兰折边的折弯圆角严格按照钣金加工的最小内R要求设计，避免折弯时出现材料开裂问题，同时折边边缘做了压毛边处理，安装时不会划伤操作人员的手部，也不会割破线缆绝缘层。

　　从结构设计的逻辑来看，这款连续法兰结构没有采用多余的拼接零件，所有功能特征都通过钣金冲压、折弯工序一体成型，加工时仅需一套连续模即可完成所有特征的加工，生产效率高，单件成本控制优势明显。结构的通风路径经过优化，风机吸入的外部冷空气可直接顺着法兰与机柜壁之间的预留间隙进入机柜内部，正对内部的发热元件安装区域，相比安装在机柜顶部的散热风机，这种侧装式的法兰连续支座结构，冷空气的流通路径更短，散热针对性更强，能有效降低功率元件的工作温度，提升设备长期运行的稳定性。在实际选型使用时，可根据设备的发热功率调整风机的规格，对应的安装位尺寸也可在该结构基础上做等比例调整，法兰边的安装孔位可保持通用尺寸不变，实现不同散热需求下的安装兼容性。
