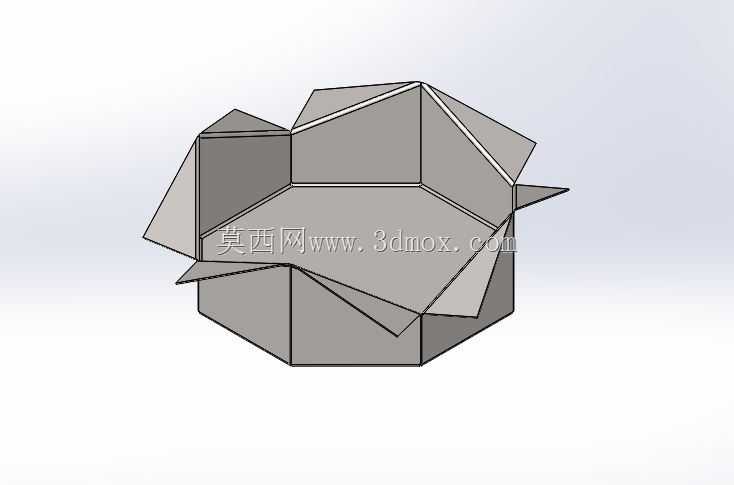

多面折边异形插接式结构件三维设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:398784
  • 多面折边异形插接式结构件三维设计
  • 多面折边异形插接式结构件三维设计

  在非标钣金结构的实际项目落地中,这类多面折边的异形插接结构,常被应用在小型设备的防护外罩、模块化快装展示构件、特殊工况下的导流包覆件场景里,区别于常规规则矩形的钣金拼接,这类多折角的互插结构不需要额外的焊接或紧固件辅助,仅靠板材折边的咬合限位就能完成整体装配,在小批量定制化的生产场景里能大幅降低装配工时,也减少了外露连接件带来的外观瑕疵。从实际使用的角度看,这类结构的核心作用是通过多片独立裁切的板材,经单次折弯后互相插接形成封闭或半封闭的多面体空腔,空腔内部可以预留走线空间、小型功能模块的安装位,折边互相咬合的位置同时承担结构限位与载荷传递的作用,当外部受到侧向冲击力时,相邻折边的贴合面会将力分散到多片板材上,

  避免单块板材出现应力集中变形。做这类结构的三维设计时,首先要确认每一片板材的折弯线位置与折角角度,因为多面体的相邻面夹角不是常规90度,每一个折边的插接舌尺寸都要和对应卡槽的开口尺寸做公差匹配,常规钣金加工的冷板折弯公差控制在0.1mm范围内时,插接舌的单边预留0.15mm的装配间隙就能保证徒手即可完成拼装,不会出现过盈卡滞或者间隙过大松动的问题。设计过程中需要先搭建整体的多面体线框骨架,确认每个面的空间角度与边界尺寸,再逐面拆分出独立的板材轮廓,在每片板材的拼接边上延伸出对应长度的折边插接段,插接段的折弯角度要和相邻面的空间夹角完全匹配,避免装配时出现折边翘边、贴合面缝隙不均的问题。从安装边界的角度考量,

  这类结构的整体外接轮廓是不规则的多面体,最大外轮廓尺寸要根据实际安装空间的预留值做反向校核,所有向外突出的折边尖端都要做倒钝处理,避免装配或维护过程中出现划伤风险;结构底部的支撑折边要保证共面度,放置在水平基准面上时不能出现翘曲晃动,若需要和其他基座做固定,可在底部支撑折边上预先冲出安装孔位,孔位的中心距要和基座上的预装螺孔完全对齐,避免装配时出现孔位偏差。实际建模过程中要注意每片板材的折弯内R角要和所选板材的厚度匹配,比如选用1mm厚的冷轧钢板时,折弯内R取0.5mm就能保证折弯处不会出现开裂,同时折边的插接深度不能过短,一般取10-15mm的插接长度就能保证足够的咬合强度,过短的插接段会导致结构受外力时容易脱开,

  过长则会增加板材的用料成本,也会让内部空腔的可用空间被过多折边占用。另外这类互插结构在做受力校核时,要重点关注折边根部的应力情况,因为插接配合时折边根部会承受相邻板材传递的掰扯力,若应用在有一定载荷要求的场景,可在折边根部增加小尺寸的压筋结构,提升折边的抗变形能力,不需要额外增加板材厚度就能提升整体结构的刚性。在实际生产环节,这类结构的每片板材都可以通过激光切割一次性裁出轮廓与插接缺口,再通过数控折弯机完成对应角度的折边加工,不需要开专用模具,非常适合小批量的定制项目,装配完成后如果需要做永久固定,仅在几个关键的折边接缝处做少量点焊即可,后续表面做喷塑或喷漆处理时,接缝处的痕迹也很容易被遮盖,能获得比较整洁的外观效果。
