T型手柄螺旋压紧G型夹钳结构设计

　　在机械加工、装配维修、木工粘接、小型工件焊接定位等场景里，手动螺旋夹钳是工位上出现频率极高的辅助工装，这款T型手柄的G型夹结构，就是针对小空间、中等夹紧力需求设计的手动压紧构件。日常做小型零件铣削定位时，这类夹钳可以直接卡在工作台T型槽边缘，或者配合垫块压住工件侧边，不需要额外搭建复杂的压紧结构，单人就能快速完成装夹，比多螺栓压板的装夹效率高出不少，尤其是单件小批量的修配作业里，随手取用就能完成固定，不用反复调整压点位置。

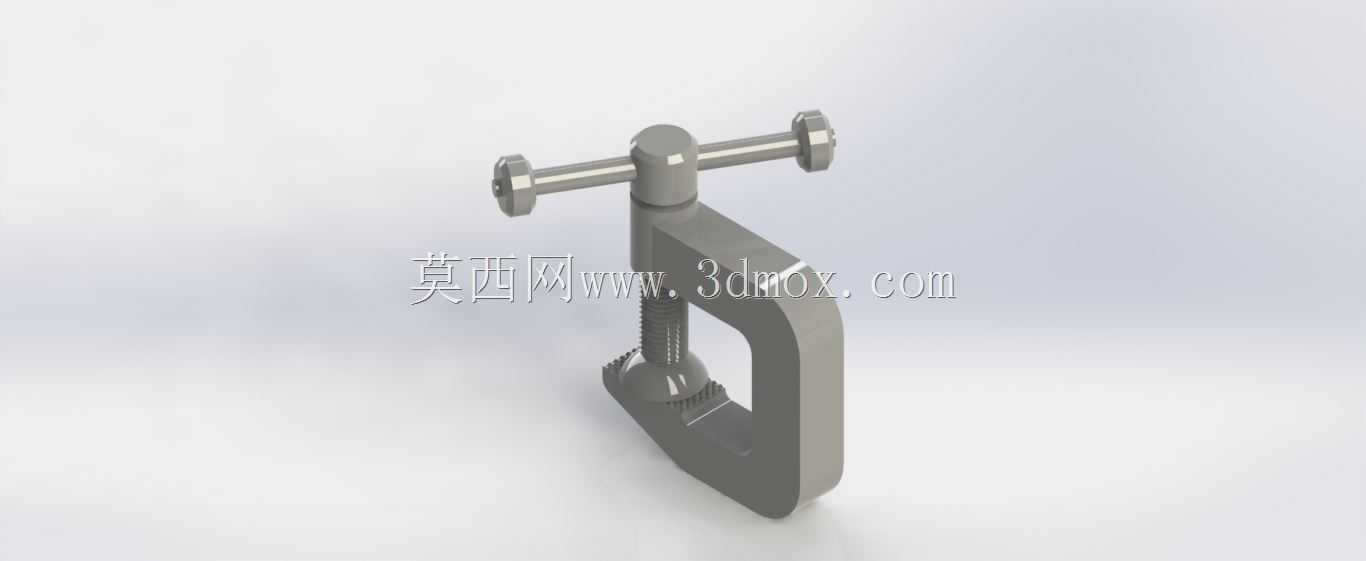

　　从功能逻辑上看，这款夹钳的核心是通过螺旋副把人手施加在T型手柄上的扭矩，转化为压头端的直线压紧力，夹身采用整体C型开口结构，开口深度和喉深的尺寸匹配常规小型工件的装夹边界，常规工位上厚度在100mm以内的板材、型材都能纳入夹持范围，不需要额外接长构件。T型手柄的设计是考虑到手动施力的力矩需求，横杆长度刚好适配成年人单手握持旋转的发力范围，不需要加套管就能输出足够的夹紧力，同时手柄两端做了加大的挡边，旋转施力时不会出现手滑脱开的情况，哪怕手上沾了少量切削液或者油污，也能稳定转动手柄调整夹紧程度。

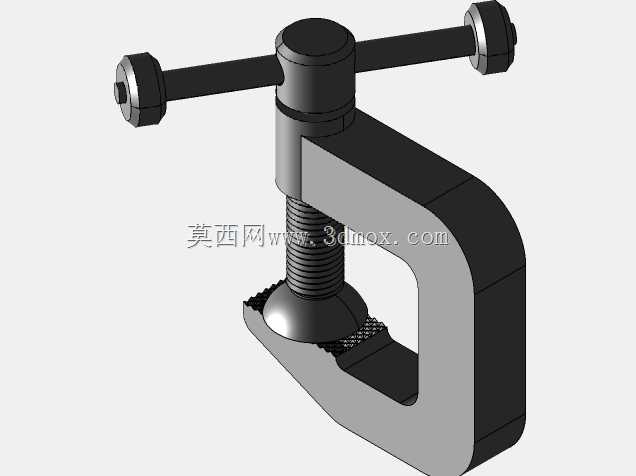

　　夹身的C型框架采用等强度截面设计，从顶部的螺纹安装座到底部的承压钩头，截面厚度随受力弯矩变化做过渡，既保证夹紧时框架不会出现过大的开口变形，又不会因为冗余的壁厚增加整体重量，单手握持就能轻松挪动位置，不会给工位搬运增加负担。压头端采用活动式球面接触结构，夹紧时压头可以随工件表面的角度轻微偏转，哪怕被夹工件表面存在小角度的倾斜，也能保证接触面完全贴合，不会出现点接触压伤工件表面、或者夹紧力偏移导致工件移位的问题，这一点在做表面质量要求较高的铝件、塑料件装夹时尤为重要，能避免硬接触留下的压痕缺陷。

　　设计这类夹钳的时候，首先要核算螺旋副的受力参数，梯形螺纹的选型要匹配手动输入扭矩下的轴向输出力，既要保证夹紧时不会因为螺纹升角过大出现自锁失效，导致夹钳受振动松脱，又要避免螺纹升角过小，松开的时候需要过大的力矩才能拧开，影响作业效率。夹身的形变控制是结构设计的核心，C型开口在最大夹紧力下的开口扩张量需要控制在0.1mm以内，不然夹紧时框架变形过大，会导致压头受力偏斜，长期使用还会在框架弯角处出现应力集中疲劳断裂，所以弯角处都做了大圆弧过渡，避免直角位置的应力集中，提升反复装夹下的使用寿命。

　　安装使用的时候不需要额外的固定基础，夹钳本身的C型结构就是夹持接口，只要有能容纳钩头的支撑边，就能快速完成固定，不管是临时搭的木质工装台、金属焊接工作台，还是设备的机壳边缘，都能作为夹持基座使用，适配场景非常灵活。和快速夹具相比，这种螺旋夹紧的结构没有行程限制，只要在开口范围内的任意厚度工件都能夹紧，不需要提前调整夹口开度，面对不同厚度的工件切换时，直接旋转手柄就能完成适配，不用做额外的档位调整。在做小件粘接作业时，这类夹钳可以提供持续稳定的压紧力，等待胶层固化的过程中不会出现压力衰减，比弹力夹的夹紧力更稳定，也不会因为弹力过大压坏薄壁工件，旋转手柄时可以通过手感控制夹紧力大小，针对薄壁件、脆性件都能调整到合适的压紧程度。

　　从维护角度看，整个夹钳的结构没有复杂的易损件，只有螺旋副位置需要定期涂抹少量润滑脂，避免长期使用后螺纹积屑卡滞，压头的活动球面位置定期清理切屑、灰尘，就能保证转动灵活，正常工况下使用寿命能达到上万次夹紧循环，不需要频繁更换配件，是工位上性价比极高的通用辅助工装。在做三维结构建模的时候，需要重点验证C型框架的受力形变、螺旋副的配合间隙、T型手柄的旋转干涉边界，保证手柄360度旋转时不会和夹身、被夹工件出现运动干涉，同时压头的活动行程要覆盖整个开口范围，不会出现夹紧到极限位置时螺纹脱扣的问题，各个活动部件的配合间隙控制在合理范围，既不会因为间隙过大出现夹紧晃动，也不会因为间隙过小导致转动卡滞。
