带导流筋扁口塑料注液漏斗结构设计

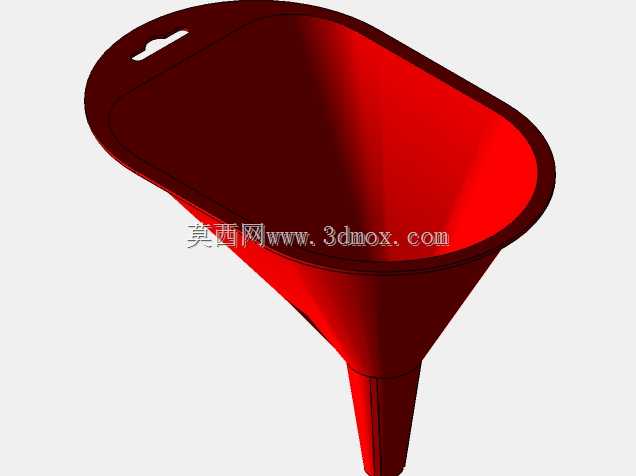

　　日常车间加注润滑油、切削液，或是实验室转移试剂、小型容器加注燃油的场景里，普通圆口漏斗经常会遇到加注口狭窄、液体贴壁流挂、排气不畅导致喷溅的问题，这款扁口带导流筋的漏斗就是针对这类痛点做的结构优化。先从实际使用的边界条件说起，这类手持加注工具不需要复杂的安装固定，全靠手持施力完成对位，所以整体握持段的轮廓做了贴合指腹的弧度，上边缘预留的挂孔可以直接挂在工位旁的挂钩上，收纳时不会占用台面空间，也能避免漏斗内壁残留的液体滴落到地面造成污染。

　　斗身的扁口设计不是随意做的造型调整，是针对市面上多数小型动力设备、储液容器的扁形加注口做的匹配，比如园林机械的燃油箱、小型减速机的注油口、部分实验器皿的加注口，这类开口的横向宽度远大于纵向高度，普通圆口漏斗要么塞不进去，要么塞入后和加注口内壁完全贴合，堵死了容器内部的排气通道，加注时液体往下流，内部空气往上顶，很容易出现液体涌溅的情况。扁口结构塞入加注口后，两侧会自然留出排气间隙，加注过程中容器内的空气可以顺着间隙顺畅排出，不会形成气阻，液体流速更稳定，不会出现断流或者喷溅的问题。

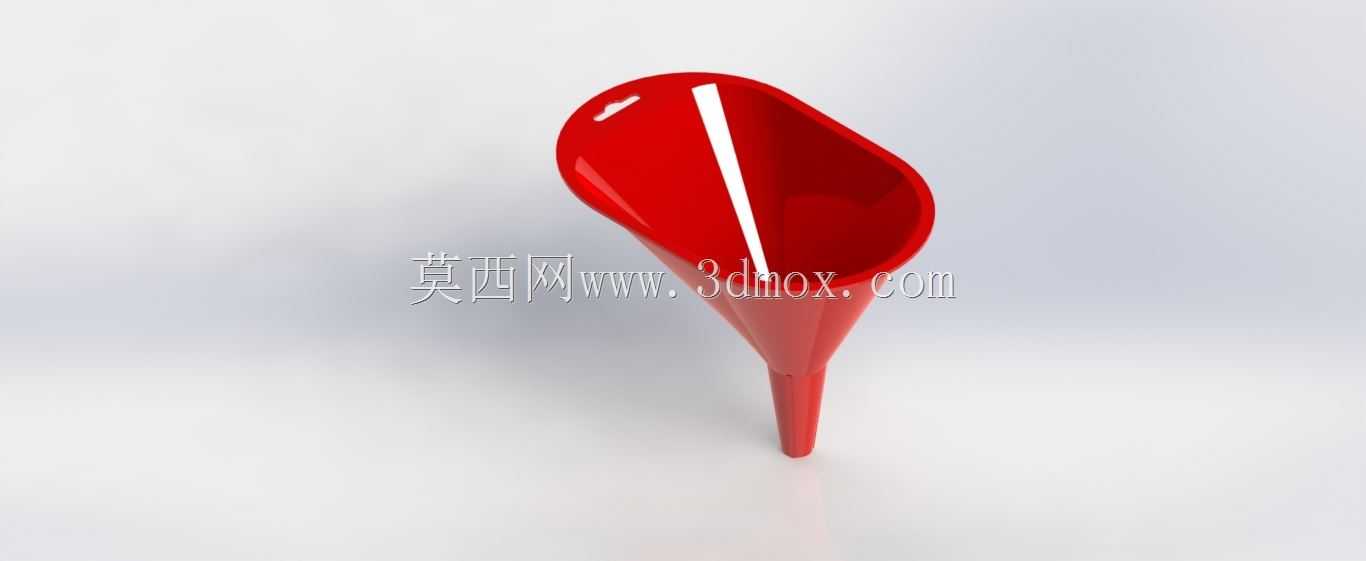

　　斗身内部的竖向导流筋是整个结构的核心设计点，很多普通漏斗内壁是光滑的弧面，加注粘度偏高的液体比如齿轮油、冷却液时，液体会沿着斗壁螺旋下滑，不仅流速慢，还容易在斗壁残留大量液体，加注完成后提走漏斗时，残留的液体会顺着斗体外壁流到手上或者设备外壳上。这条居中的导流筋从斗口上沿一直延伸到出料管根部，相当于给液体做了一个定向导流的通道，液体进入斗腔后会顺着导流筋的导向直接汇入出料管，不会在斗壁形成螺旋流道，既提升了加注流速，也减少了斗壁的液体残留，加注完成后斗内残留的液量不到普通光滑内壁漏斗的三分之一。

　　出料管的长度和锥度也经过实际场景验证，管身做了1:20的锥度，既可以适配不同内径的加注口，插入后能依靠锥面形成临时密封，避免液体从加注口缝隙溢出，同时足够的长度可以伸到容器加注口的内部，不会因为漏斗对位偏移导致液体洒到外面。出料管的端部做了小圆角处理，没有尖锐的毛边，插入塑料材质的加注口时不会刮伤加注口内壁，避免产生塑料碎屑掉入容器内部污染介质。

　　材质选用上，这类漏斗一般采用耐油耐溶剂的工程塑料一体注塑成型，整个结构没有拼接缝隙，不会出现漏液的问题，斗壁的厚度做了渐变设计，握持的上边缘厚度稍大，提升手持的结构强度，挤压时不会出现开裂，出料管位置厚度稍薄，保持一定的弹性，遇到偏小的加注口时可以轻微变形适配，不会硬顶损坏加注口。实际使用时，不管是加注低粘度的汽油、清洗剂，还是粘度偏高的机油、液压油，都能保持稳定的流速，加注完成后抖两下就能把残留的液体抖落干净，不会在斗内积存液体，日常维护只需要用普通清洗剂冲洗即可，不会因为残留介质变质产生异味或者堵塞出料管。

　　从结构建模的角度看，整个模型的拔模角度统一设置为1.5度，完全符合注塑模具的开模要求，导流筋和斗身的连接位置做了R2的圆角过渡，避免注塑时出现应力集中导致的开裂，挂孔位置做了加厚的凸台，长期悬挂也不会出现孔位撕裂的问题。整个结构没有复杂的倒扣，不需要额外的抽芯机构就能完成注塑生产，量产的模具成本很低，适合作为通用工位工具批量配套。
