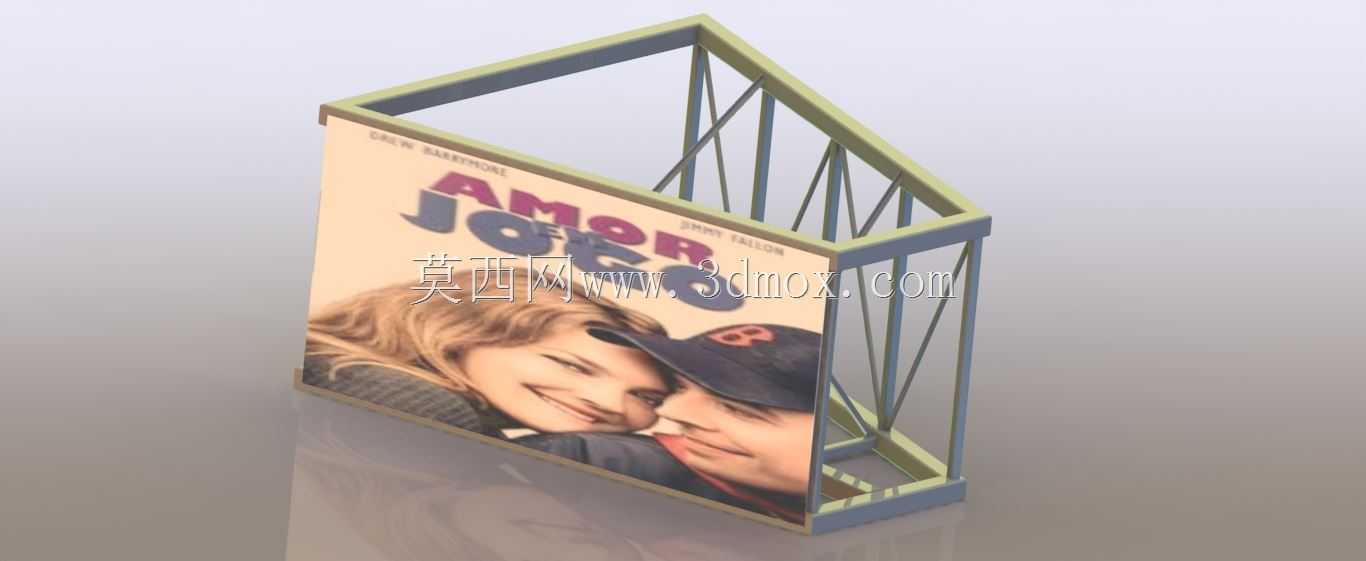

户外宣传用三角金属横幅支撑框架

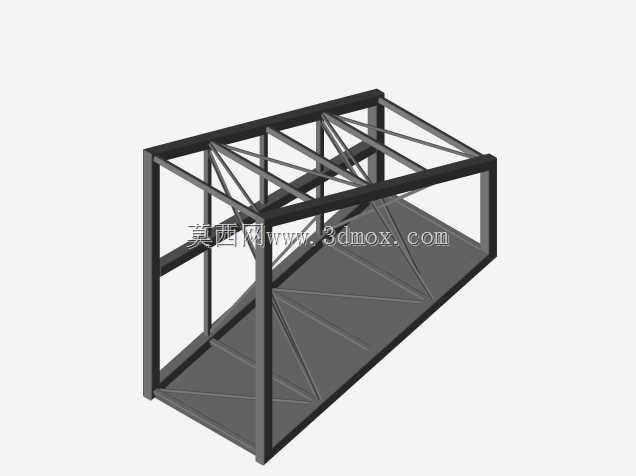

　　这款三角结构的金属横幅支撑框架，主要面向户外临时宣传、展会展位布置、线下活动物料搭建这类场景设计，区别于常规的单面直立展架，三角构型的框架在无额外配重的情况下，就能依靠自身结构的几何稳定性实现站立固定，尤其适合硬质铺装地面的短期活动使用，不需要打膨胀螺栓破坏地面，也不需要额外堆砌沙袋配重，单人就能完成移位和布设。从结构设计逻辑来看，框架主体采用薄壁矩形型材作为主承力杆件，三个立面的主边框通过角部焊接拼接成闭合的三角轮廓，边框内侧设置斜向的腹杆支撑，把单根边框的长跨度受力拆分成多个小跨度的三角受力单元，既降低了单根杆件的长细比，避免大尺寸框架在户外受风载时出现杆件挠曲变形，也能在控制整体重量的前提下提升整体抗扭刚度，

　　哪怕展面受到侧向的阵风冲击，框架也不会出现整体侧弯或者节点脱开的问题。框架的展面安装边预留了连续的卡槽结构，横幅画面可以通过嵌条压入卡槽完成固定，不需要额外使用扎带或者胶粘，更换画面的时候只需要抽出嵌条就能替换不同的宣传内容，重复利用率远高于一次性的桁架喷绘结构。从安装边界来看，这款框架的展面安装区域为矩形平面，适配常规幅宽的喷绘布、KT板、PVC宣传板等多种宣传材质，框架底部的三个支脚做了磨平处理，和地面接触的端面保持水平，不会因为支脚歪斜导致框架整体倾斜，支脚端面预留了可选的膨胀螺栓安装孔，如果是长期固定使用的场景，也可以通过膨胀螺栓把框架固定在混凝土地面，进一步提升抗风等级。在实际使用过程中，

　　这类三角框架可以单独作为独立宣传点位使用，也可以多个框架首尾拼接，围成多边形的宣传隔断或者展位围合结构，拼接时只需要通过配套的角码把相邻框架的竖边框锁紧即可，不需要额外的连接配件。设计过程中特意规避了常规展架存在的突出棱角问题，框架所有外露的型材端部都做了倒角封边处理，避免布设和搬运过程中划伤操作人员，腹杆和主边框的焊接位置全部做了打磨平滑处理，不会出现焊渣凸起勾刮宣传画面的问题。框架的整体重量控制在单人可搬运的范围内，不需要借助吊装设备就能完成转场，存放时可以竖直堆叠，占用的仓储空间远大于同尺寸的平面桁架结构。针对户外使用的场景，框架的金属杆件表面可以做喷塑或者镀锌处理，应对雨天、日晒的户外环境，不会短时间出现锈蚀掉漆的问题，

　　延长整体的使用寿命。和常规的单面展架相比，三角构型的框架拥有三个可安装宣传画面的立面，单个点位的宣传展示面积更大，同时三个立面朝向不同的方向，不管人流从哪个方向靠近，都能看到对应的宣传内容，不存在单面展架的视角盲区。在结构受力校核层面，腹杆的排布角度经过优化，斜杆和主边框的夹角控制在45度到60度之间，这个角度区间内腹杆对主边框的支撑效率最高，用最少的杆件就能达到需要的结构刚度，避免多余的杆件增加整体重量和材料成本。框架的角部连接位置采用满焊工艺，相比点焊连接，角部的抗疲劳强度更高，哪怕多次搬运、拆装产生磕碰，也不会出现角部开裂的问题。展面卡槽的深度经过实际验证，既能保证嵌条压入后画面不会被风刮出，也不会因为卡槽过深导致画面安装时对位困难，普通的活动执行人员不需要专业培训就能完成画面的安装和更换。
