升华设备立式方型框架支撑结构

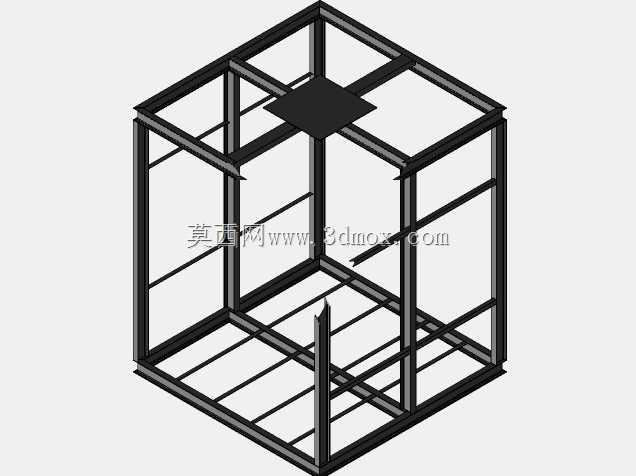

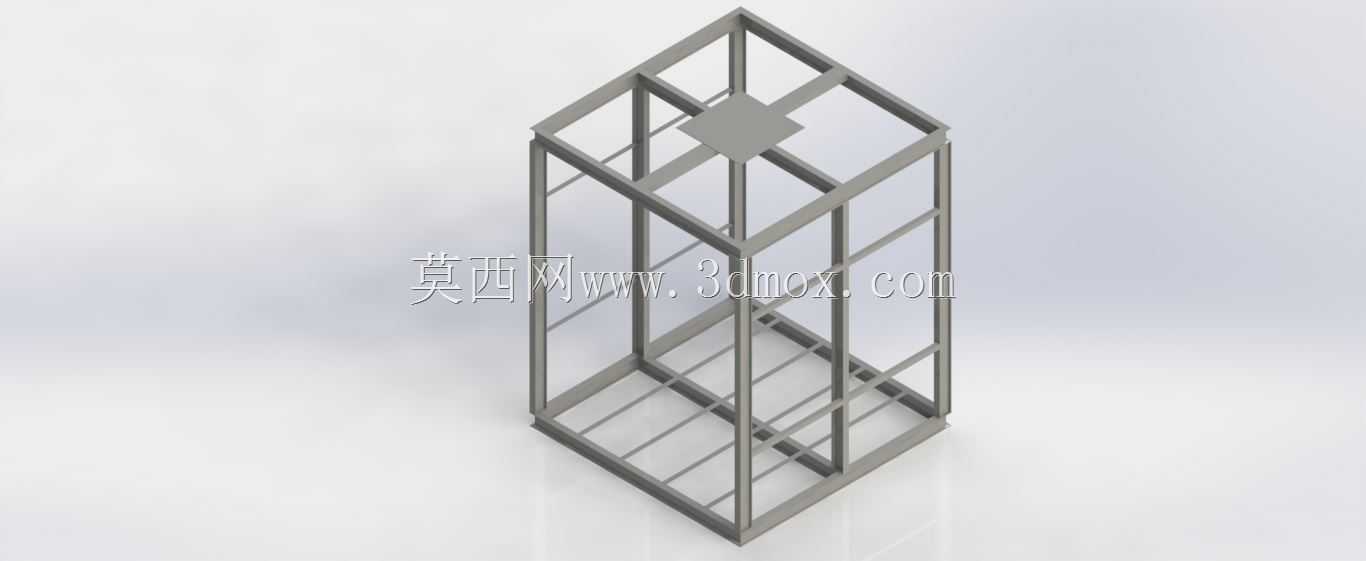

　　该结构为升华工艺设备配套的立式承载支撑框架，整体采用方形截面型材搭建成立式长方体笼式结构，主要应用于化工、材料加工领域的升华提纯、气相沉积类设备的主体承载场景，作为内部核心反应腔体、加热组件、冷凝回收部件的安装依托骨架，承担设备整体自重、内部物料载荷以及运行过程中的温度形变应力。从结构设计逻辑来看，整体采用对称式布局，竖向主承力型材沿长方体四角通长布置，横向分层设置连接型材将竖向型材拉结为整体，中部设置的方形安装位用于固定核心反应柱的顶部定位结构，底部横向型材组成的平面框架作为整体设备的安装基座，可直接通过底部型材上预留的安装孔与地面基础或者配套的移动底座进行螺栓固定。在安装边界设计上，

　　整体框架的长宽尺寸根据内部核心腔体的外围尺寸预留了足够的安装操作间隙，竖向高度匹配升华工艺的气路行程长度，既保证内部组件有足够的安装空间，也避免框架尺寸过大造成材料浪费与占地冗余。框架的型材连接节点采用满焊连接工艺，所有横向与竖向型材的交接位置均做焊接加固，保证整体结构的抗扭刚度与抗形变能力，避免设备运行过程中因加热产生的热胀冷缩、或者物料装填过程中的偏载造成框架结构变形。侧面预留的多格空缺位，一方面用于安装透明防护门板或者钣金封板，形成封闭的设备防护腔体，另一方面也可作为观察窗、管路接口、电气走线的预留安装位，方便后续配套组件的灵活加装。在功能特性上，该框架结构摒弃了一体化铸造或者厚板折弯的笨重设计，

　　采用型材拼接的方式在保证结构强度的前提下大幅降低了整体自重，同时笼式结构的通透特性也便于设备运行过程中的散热，避免加热组件的热量在封闭空间内积聚造成局部温度过高。设计过程中针对竖向型材的长细比做了校核，在框架中部额外增设了一圈横向拉结型材，降低竖向型材的计算长度，避免竖向承力构件在满载情况下出现失稳弯曲的问题。顶部的方形安装座做了加厚处理，用于承载顶部冷凝回收组件的重量，同时预留了对应的螺栓安装孔位，可直接匹配标准规格的冷凝法兰接口，不需要现场二次打孔加工。底部框架的型材上预留了均匀分布的地脚安装孔，可适配不同规格的减震地脚或者固定膨胀螺栓，满足不同安装场地的固定需求，不管是放置在平整的车间地面还是配套安装在移动小车上，

　　都能保证整体结构的水平度与稳定性。从实际使用场景出发，该框架结构可适配多种规格的升华类实验设备、小型生产型升华装置，结构的模块化设计也支持根据实际的工艺需求调整竖向高度或者横向尺寸，只需要更换对应长度的型材即可完成改型，不需要重新开模或者重新设计整体连接结构，大幅降低了衍生型号的设计与制造成本。框架的所有型材表面都可做防锈喷涂或者镀锌处理，适配化工车间有轻微腐蚀的使用环境，延长结构的整体使用寿命。
