异形带孔硬质合金切削加工工装部件

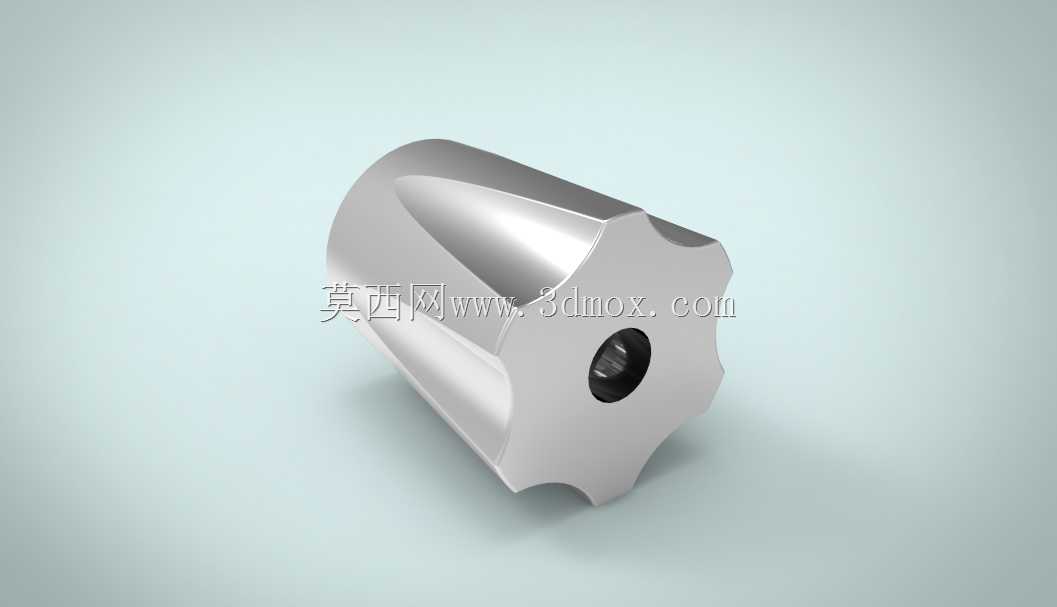

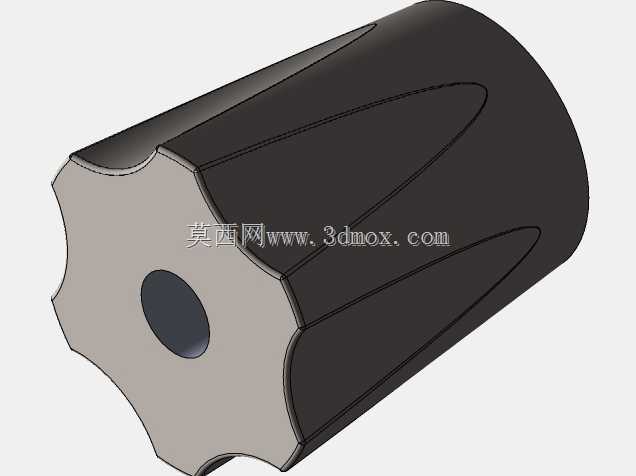

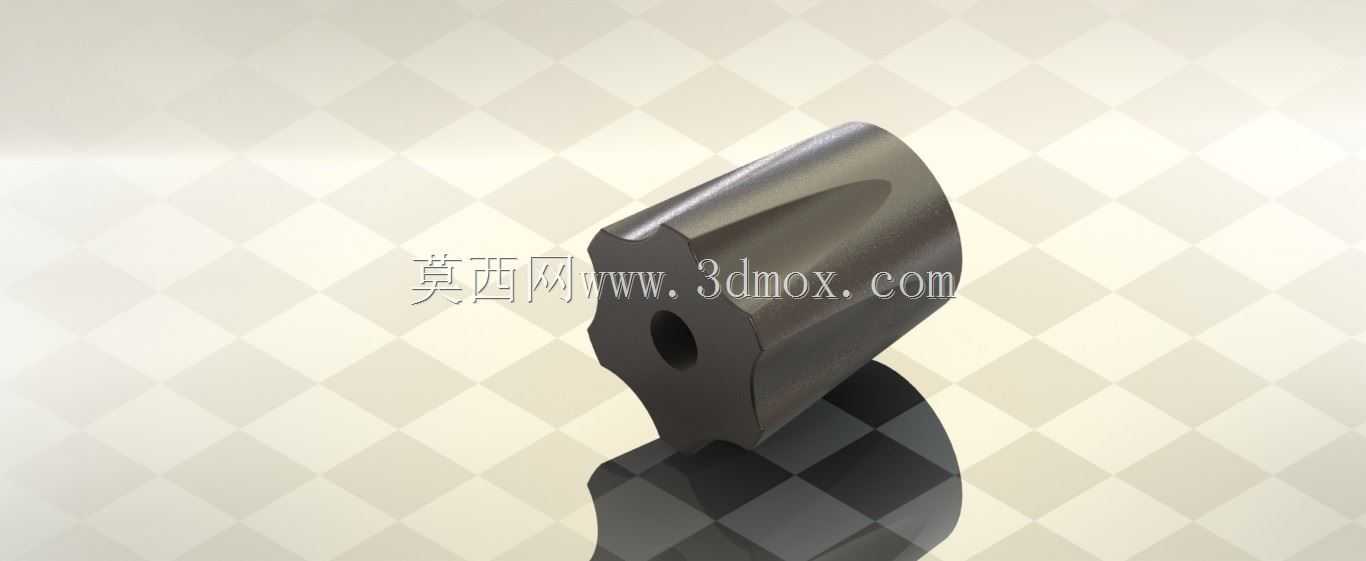

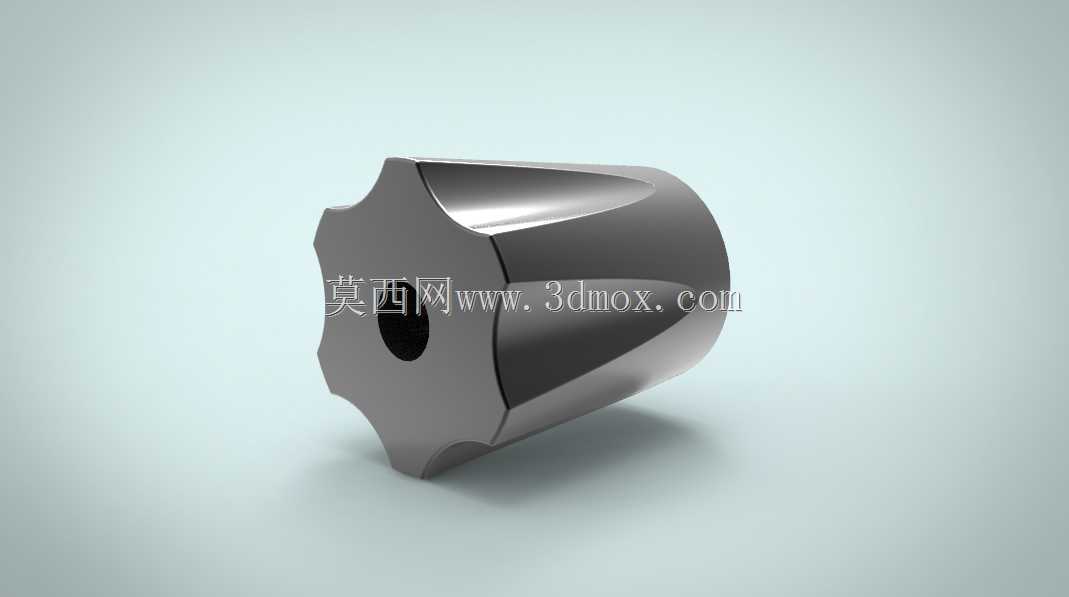

　　在金属切削加工的工装适配场景里，这类异形带孔构件常作为专用定位支撑元件使用，适配多工位组合机床的夹具单元，承担工件加工过程中的侧向定位与载荷传递作用。从结构形态来看，零件采用非对称的多棱弧面外形，中心设置贯通安装孔，外轮廓的弧面过渡经过反复修型，能够匹配特定异形工件的定位基准面，避免装夹过程中出现基准偏移，减少加工过程中的让刀误差。设计阶段优先考虑了耐磨性能需求，整体采用硬质合金材质烧结后精磨成型，外表面的粗糙度控制在Ra0.8以内，长期与工件基准面接触摩擦也不会出现明显的磨损失效，能够稳定维持装夹定位精度。中心安装孔的公差带采用H7级精度设计，可与标准定位销实现小间隙配合，安装时能够快速完成位置校准，不需要额外做配磨调整，

　　适配快换工装的装配需求。零件的外轮廓棱边均做了0.2mm的倒角处理，既避免装配过程中锐边划伤操作人员，也能减少装夹时与工件接触的应力集中点，防止工件表面出现压痕损伤。从安装边界来看，零件最大外轮廓直径不超过45mm，轴向总长度控制在32mm，中心通孔直径为8mm，能够直接嵌入标准规格的夹具座安装槽内，不需要对现有夹具基体做额外的扩槽或改制，适配现有生产线的工装升级需求。在实际使用场景中，这类零件常配套用于轴类、盘类异形零件的铣削、钻削工序，装夹时零件的弧面与工件的异形基准面完全贴合，能够抵消切削过程中产生的径向切削力，避免工件在加工时出现转动或位移。设计过程中对零件的壁厚做了均匀化处理，最薄处壁厚不小于6mm，

　　即使承受较大的夹紧载荷与切削冲击，也不会出现开裂或变形问题，整体结构的刚性满足高速切削工况的使用要求。零件的端面做了平面度校准，与夹具安装面的贴合度达到85%以上，装配后不会出现翘曲或倾斜，保证定位基准的一致性。不同于标准规格的定位销或支撑块，这类异形构件是针对特定加工工序定制的适配元件，不需要额外加装调整垫片即可满足定位精度要求，能够减少工装调试的辅助时间，提升批量加工的工序效率。在三维建模过程中，外轮廓的曲面构建采用了多截面放样的方式，每个截面的轮廓尺寸都对应工件基准面的实测数据，保证成型后的零件与工件接触面的匹配度达到90%以上，避免出现点接触或线接触导致的装夹不稳问题。中心孔与外轮廓的同轴度控制在0.02mm以内，装配后定位销的受力均匀，不会出现偏载磨损的情况，延长了整套工装的使用寿命。这类零件也可适配于磨床的辅助定位工装，在精密磨削工序中作为工件的侧向支撑，抵消磨削过程中的径向力，保证磨削加工的尺寸精度与形位公差。
