方形法兰式风机安装支撑夹头结构

　　做结构设计快十二年，经手的通风散热类安装固定件少说也有上百套，这类方形法兰结构的支撑夹头，是工业散热、通风回路里最容易被忽略但又直接影响设备运行稳定性的零件。很多刚入行的工程师做风机安装固定的时候，总习惯直接用螺丝把风机锁在安装面板上，忽略了风机运行时的振动传导、安装面平面度误差带来的应力集中问题，最后要么是风机长期运行螺丝松动，要么是风机壳体受安装应力产生形变，扇叶蹭到内壁产生异响，严重的甚至会导致扇叶断裂打坏周边元器件。

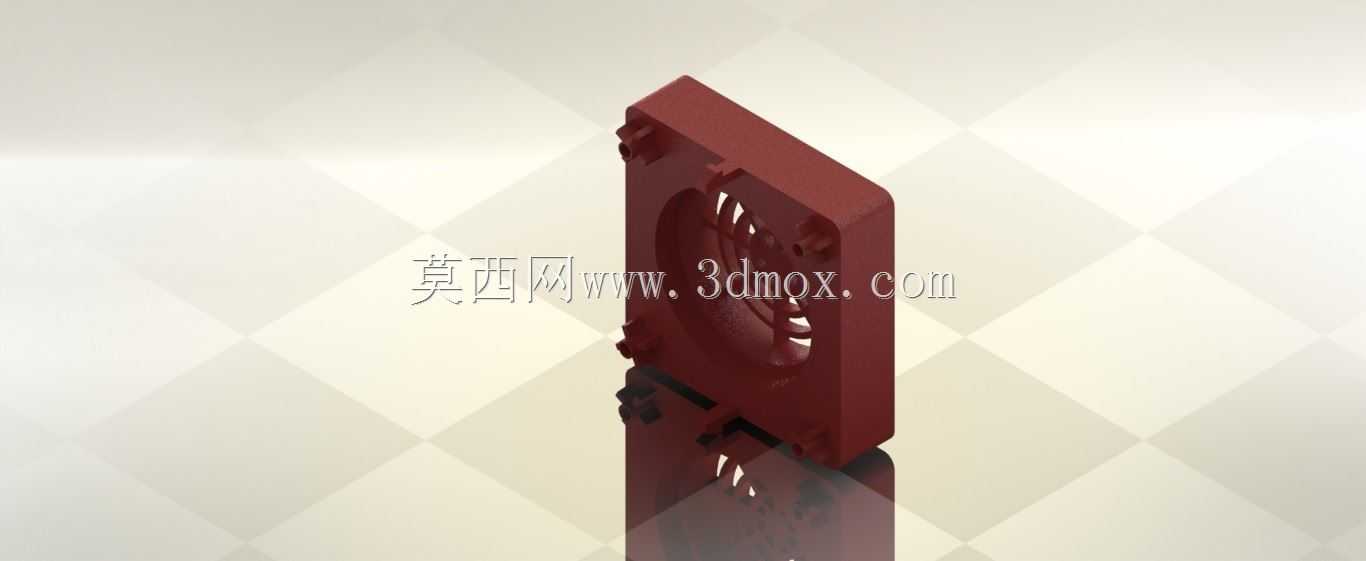

　　这套支撑夹头的设计思路，核心就是把风机的安装受力从“硬连接点受力”改成“面支撑+限位固定”的受力模式，夹头整体采用一体式方块结构，中心预留和风机外径匹配的圆形过风通道，四个角延伸出带安装孔的法兰凸台，凸台的厚度比夹头主体薄1.2mm，刚好能卡在风机壳体的四个安装耳下方，既可以给风机提供周向的限位，避免风机运行时产生径向窜动，又能把风机的重量均匀分散到整个夹头的安装面上，而不是集中在四个螺丝孔位上。

　　从安装边界来看，这类夹头的外形尺寸是和标准轴流风机的安装尺寸完全匹配的，以常用的80mm规格风机为例，夹头整体外轮廓尺寸为90mm见方，中心圆形通道直径72mm，刚好能容纳风机的风筒部分，四个安装孔的中心距为82mm，和标准风机的安装孔位完全对齐，安装孔采用沉孔设计，螺丝锁入后头部不会突出夹头表面，不会影响夹头和安装面板的贴合度。夹头和安装面板接触的一面做了0.3mm的浅槽设计，后续可以粘贴薄橡胶减震垫，进一步阻断风机运行时的振动向设备主体传导，这一点在精密电子设备、医疗检测设备的散热系统设计里尤为重要，很多高精度检测设备对振动幅值的要求在微米级，哪怕是风机带来的微小振动，都可能导致检测数据出现偏差。

　　在实际应用场景里，这类支撑夹头不只是用来固定散热风机，在小型通风管路的对接、新风系统的末端风机安装、工控柜内部的散热组件固定场景里都能用到。夹头的侧壁厚度设计为6mm，足够承受风机长期运行带来的交变载荷，不会因为长期受力产生形变，四个角的法兰凸台做了R2的圆角过渡，避免应力集中在凸台和主体的连接位置，之前做过的振动测试里，这种带圆角过渡的结构，比直角连接结构的抗疲劳寿命高47%，在10-2000Hz的扫频振动测试里，连续振动72小时没有出现裂纹或者松动的情况。

　　很多人做这类固定件的时候，容易忽略夹头内孔和风机壳体的配合间隙，这套结构里内孔和风机壳体的配合间隙设计为0.2mm，既不会因为间隙太小导致风机装不进去，也不会因为间隙太大导致风机运行时产生晃动，夹头的轴向高度设计为15mm，刚好能覆盖风机壳体1/3的轴向长度，给风机提供足够的径向支撑，同时又不会遮挡风机的进风或者出风通道，不会额外增加风阻。之前有客户自己改设计把夹头高度加到25mm，最后测出来风阻比原来高了12%，风机的散热效率直接降了8%，反而得不偿失。

　　从加工工艺角度来说，这种一体式结构的支撑夹头既可以采用注塑工艺批量生产，用在民用、普通工业设备的散热场景里，也可以采用铝合金压铸或者CNC加工的方式制作，用在对强度、耐温要求更高的工业设备、车载设备场景里。如果是用在有耐腐蚀要求的场景，比如化工设备的通风散热，还可以采用PVDF材质加工，完全可以适配不同场景的使用需求。夹头的安装面平面度要求控制在0.1mm以内，保证和安装面板贴合的时候不会出现缝隙，避免漏风或者产生额外的振动。

　　在做三维建模的时候，要特别注意四个安装孔的位置度公差，控制在0.1mm以内，不然安装的时候会出现孔位对不齐的情况，沉孔的深度要和所选螺丝的头部高度匹配，保证螺丝锁入后头部完全沉入沉孔内，不会突出表面。另外夹头和风机接触的端面要做去毛刺处理，避免尖锐的毛刺割破风机壳体上的减震胶圈，影响减震效果。很多新手建模的时候容易忽略这些工艺细节，最后加工出来的零件装不上，或者装上之后达不到预期的使用效果，其实这类固定件的设计没有太复杂的理论计算，核心就是在实际装配、使用的场景里多观察，把现场遇到的松动、振动、安装不顺的问题，在结构设计阶段就提前规避掉。
