农用牵引式金属物料承载拖架结构

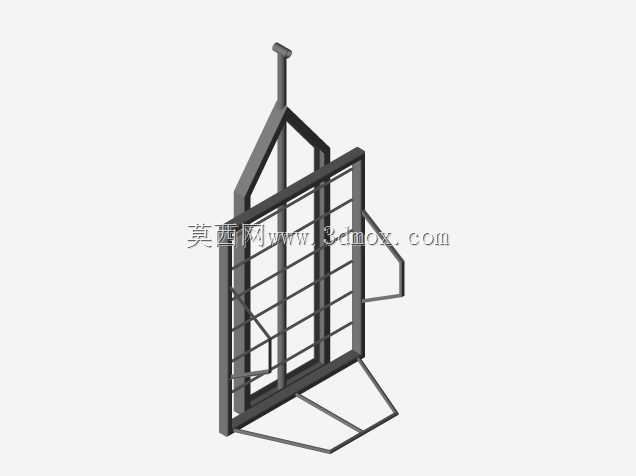

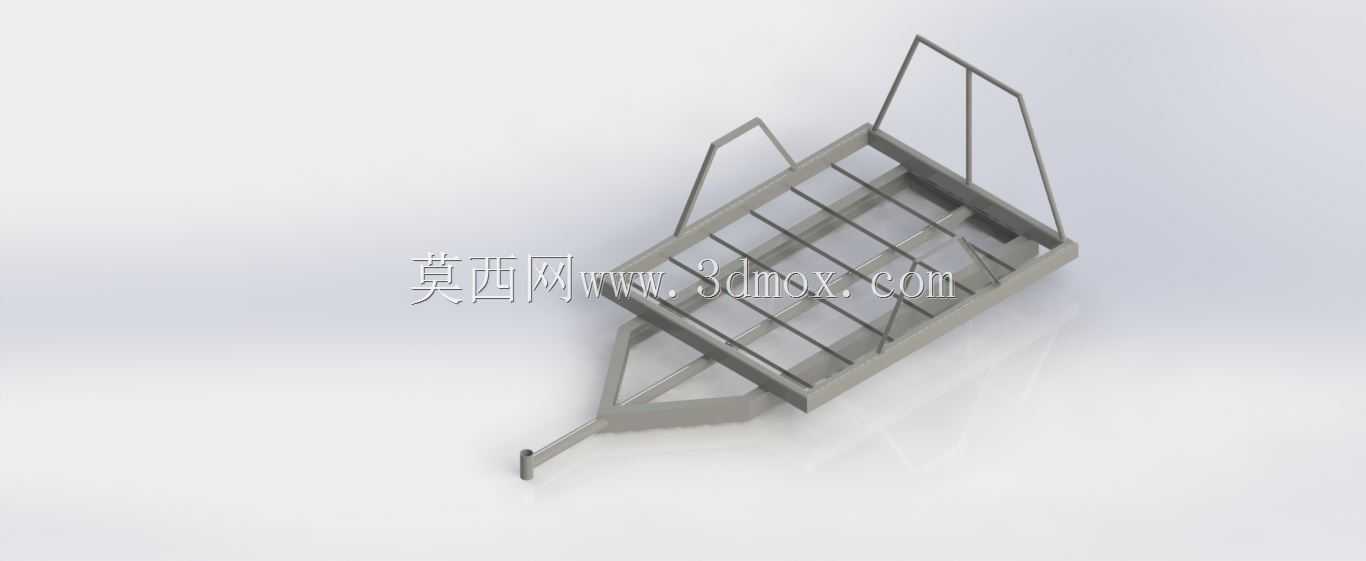

　　这款金属承载拖架的设计，最初是针对小型农用作业场景里的零散物料转运需求做的结构优化，区别于常规固定式料架，它采用牵引式结构设计，前端预留的牵引连接端可以直接挂接在小型拖拉机、农用作业车尾部的牵引销位置，不需要额外做连接结构改装，适配多数农用作业车辆的尾部牵引接口尺寸。从结构布局来看，整个架体采用矩形钢管做主体框架焊接，底部承托面用等间距排布的横向栅条做支撑，栅条之间预留的间隙可以在转运带泥土的根茎类作物、砂石类物料时，自动漏下积土与碎渣，避免物料在架面堆积残留，减少人工清理架体的工作量。两侧向上延伸的斜向支撑栏，高度控制在常规袋装物料、周转箱堆放的安全限位高度，既可以防止运输过程中物料从侧方滑落，

　　又不会因为栏板过高影响人工装卸物料的操作空间，作业人员站在架体侧方就可以直接完成取放，不需要探身越过栏板，降低装卸过程中的磕碰风险。架体尾部做了微向上翘起的折边处理，在坡道转运、急停工况下，可以阻挡物料从尾端滑出，同时折边的圆角处理避免了尖锐边角对作业人员、物料包装袋的刮损。设计过程中针对架体的受力点做了局部加强，牵引端与主框架连接的位置加焊了三角形加强筋，分散牵引过程中产生的拉应力，避免长期牵引使用后连接位置出现焊缝开裂的问题；底部栅条与主框架的焊接采用满焊工艺，栅条两端与侧梁的连接位置做了焊后打磨处理，消除焊接应力集中点，提升架体的整体抗扭性能，即使在不平整的田间土路行驶，架体受到颠簸冲击时也不会出现栅条变形脱落的问题。

　　从安装边界来看，牵引端的连接孔位按照通用农用牵引销的直径做适配，架体整体宽度控制在常规农用作业车的车身宽度范围内，牵引状态下不会超出车身两侧宽度，满足乡村道路、田间机耕道的通行宽度要求；架体底部的离地间隙参考农用作业车辆的最小离地间隙做匹配，在坑洼路面行驶时不会出现架体底部刮蹭地面的情况，避免架体被路面凸起顶压变形。实际应用场景中，这款拖架除了可以转运农产品、农资物料，还可以搭配固定绑带用来转运小型农机具、建筑零散材料，栅格式的架面也方便用绑带穿过栅条间隙固定物料，不需要额外焊接挂环，固定点位可以根据物料的尺寸灵活调整。不同于封闭式的货厢结构，这种开放式栅格架体自重更轻，相同牵引动力下可以承载更多有效载荷，

　　同时金属材质的架体耐候性更强，田间作业时遇到泥水、化肥腐蚀也不容易出现锈蚀损坏，日常维护只需要定期检查牵引连接销的磨损情况、焊缝是否有开裂即可，不需要做复杂的防腐保养。架体的整体尺寸设计兼顾了转运能力与灵活性，长度控制在单人可以手动调整架体位置的范围内，在脱离牵引车辆时，作业人员可以手动推移架体调整摆放位置，不需要额外借助吊装设备，适合小型农场、农户的日常零散转运需求。在结构细节上，两侧的斜向支撑栏没有采用垂直设计，而是向外微倾一定角度，当堆放袋装物料时，袋体可以靠在斜向栏上，重心更稳，不会因为运输颠簸出现袋体向架体中心挤压堆积的情况，提升运输过程中的物料稳定性；牵引端的连接杆长度经过反复校核，保证拖架在牵引转弯时，架体前端不会与牵引车辆的尾部发生碰撞，转弯半径适配乡村狭窄道路的转向需求，不需要额外预留过大的转弯空间。
