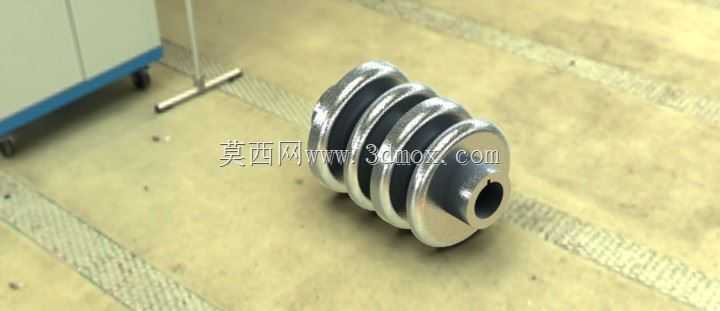

多圈带轴孔金属蜗轮蜗杆传动构件

　　在中小载荷减速传动场景里，这类多圈螺旋齿的金属传动构件是核心啮合部件，常配套对应齿形的蜗轮组成交错轴传动副，常见于轻工输送线的减速单元、小型工装的进给驱动机构、民用机电设备的动力传递段，能在空间受限的安装位里实现大传动比的动力输出，相比平行轴齿轮组，单级就能实现10-60的传动比，不需要多级齿轮堆叠，能有效压缩传动段的整体占用空间。从实际使用场景来看，这类构件的轴孔是带键槽的通孔设计，安装时直接套入对应直径的驱动轴，通过平键传递扭矩，不需要额外的轴套转接，轴孔的同轴度公差控制在IT7级以内，能避免高速运转时出现径向跳动，减少齿面的偏磨问题。齿部采用多圈连续螺旋结构，齿形的导程是根据配对蜗轮的模数、齿距匹配设计的，

　　啮合时同时参与接触的齿对数在2-3齿之间，相比单头蜗杆，传动过程的冲击更小，运行噪音更低，适合转速不超过1500r/min的中低速传动场景。设计这类构件时，首先要确认安装边界的尺寸约束：构件的整体外径要匹配安装腔的内部避让空间，避免运转时和腔体内壁、周边固定件发生刮碰；轴向长度要和轴承位的间距匹配，两端预留的轴肩定位尺寸要和配套的深沟球轴承内圈宽度适配，保证装配后轴向没有窜动间隙。齿部的螺旋升角需要根据传动效率要求调整，升角越小，反向自锁性能越好，适合需要防止负载倒转的提升类机构，但传动效率会相应降低；升角越大，传动效率越高，但反向自锁能力会消失，适合持续单向运转的输送类设备。齿面的粗糙度要控制在Ra1.6以内，

　　减少啮合时的摩擦阻力，降低运转过程中的温升，避免长时间负载运行出现齿面胶合的问题。从结构细节来看，构件一端的凸台是轴向定位面，装配时紧贴轴承内圈端面，另一端的轴颈尺寸和输入端的联轴器孔径匹配，不需要额外加工转接轴，能减少装配环节的累计误差。齿根的圆角半径做了加大处理，能分散齿根的应力集中，在承受冲击载荷时避免齿根断裂，提升构件的抗冲击能力。这类传动构件在实际选型替换时，不需要改动原有安装腔的结构，只要确认轴孔直径、齿部模数、导程、整体外径和原有构件一致，就能直接替换安装，适配性较强，在小型自动化设备、民用机电产品、轻工机械的减速段都有广泛应用，日常维护时只需要定期在齿面涂抹润滑脂，就能保证长期稳定运行，减少齿面磨损，

　　延长传动副的使用寿命。建模过程中需要重点保证螺旋齿面的连续性，齿形的截面轮廓要沿着螺旋线精准扫掠，避免出现齿面错位导致啮合卡滞，轴孔内的键槽尺寸要符合平键的国标公差，保证和轴上键槽的配合间隙在合理范围，既方便装配，又不会出现键连接的松动问题。
