车用柴油动力机组三维结构设计

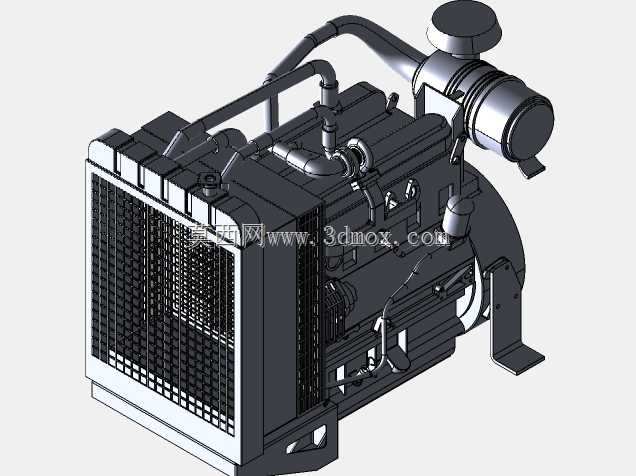

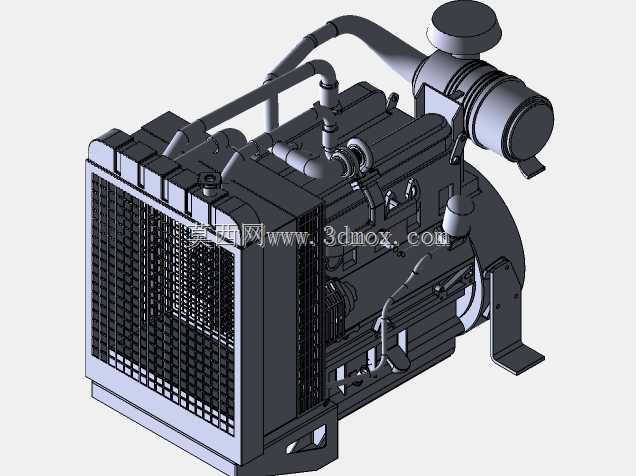

　　在商用车、非道路工程车辆的动力配套场景中，柴油动力单元始终是核心输出部件，本次呈现的车用柴油动力结构，完全围绕车载安装的实际工况完成结构搭建，从整机布局到接口预留都贴合实车装配逻辑。先从安装边界说起，整机底部设置的四个铸钢支撑脚，安装孔位间距严格匹配商用车车架的通用安装梁距，支撑脚与机体之间集成了橡胶减震垫的安装位，可直接适配常规商用车的动力悬置系统，不需要额外改制安装支架，整机横向宽度控制在车载动力舱的常规预留尺寸范围内，纵向长度预留了与变速箱对接的飞轮壳接口空间，顶部的管路布局避开了动力舱盖的闭合干涉区，散热模块的安装位置正对车辆行驶的迎风面，不需要额外增设导风结构就能满足常规工况的散热需求。从功能特性来看，

　　这套动力单元集成了柴油发动机本体、散热系统、进排气管路、燃油过滤组件以及安装支架，所有外接管路的接口位置都集中布置在机体的同侧，方便车载管线的排布与后期维保操作，进气管路的走向做了避热设计，与排气侧的高温部件保持了足够的安全间距，避免进气温度过高影响燃烧效率，燃油滤清器的安装位置预留了足够的操作空间，日常更换滤芯不需要拆解周边其他部件。设计思路上完全遵循车载动力的可靠性优先原则，没有做多余的轻量化镂空，机体的加强筋布局完全对应柴油工作时的爆发压力受力点，曲轴箱的结构刚度经过受力校核，能承受高负荷运转时的交变载荷，散热模块的芯体厚度与散热面积匹配该排量柴油机的热负荷需求，风扇的安装位置与散热器芯体的距离经过优化，既能保证足够的通风量，

　　又不会因为距离过近产生紊流影响散热效率。在实际应用场景中，这类动力单元可配套轻卡、中型客车以及小型非道路工程车辆，输出的动力特性覆盖这类车辆的常用转速区间，低转速下的扭矩输出足够满足车辆起步、爬坡的负载需求，整机的附属部件布局充分考虑了车载环境的震动特性，所有管路的固定点间距都控制在合理范围，避免车辆长期行驶震动导致管路松动磨损，电气接口采用车载通用的防水接插件，可直接与整车线束对接，不需要额外做转接处理。从结构细节来看，飞轮壳的连接止口尺寸匹配主流的商用车变速箱输入轴规格，离合器的安装空间预留了常规推式离合器的装配尺寸，前端的皮带轮系同时驱动发电机、水泵以及空调压缩机，轮系的张紧轮布置在方便调整的位置，

　　后期更换皮带不需要拆解前端的其他覆盖件，油底壳的结构做了倾斜设计，适配车辆爬坡、倾斜工况下的机油泵吸油需求，避免在大角度倾斜时机油泵吸空导致的润滑失效，排气出口的法兰位置匹配常规车载消声器的连接尺寸，不需要额外改制转接法兰。整个结构的装配逻辑完全按照实车总装的工序设计，所有部件的安装顺序都符合总装线的操作流程，不存在装配干涉的问题，每个连接螺栓的安装位置都预留了足够的工具操作空间，能使用常规的套筒、扳手完成紧固操作，不需要特殊的定制工装，对于三维建模从业者来说，这套结构可以作为车载柴油动力单元的典型参考，理解动力总成在车载场景下的布局逻辑、安装边界控制以及功能集成的设计思路，也能为同类型动力产品的结构改型提供实际的参考依据，在做整车动力舱布局设计时，可以直接参考这套结构的尺寸边界与接口位置，减少前期布局的反复调整工作量，提升设计阶段的效率。
